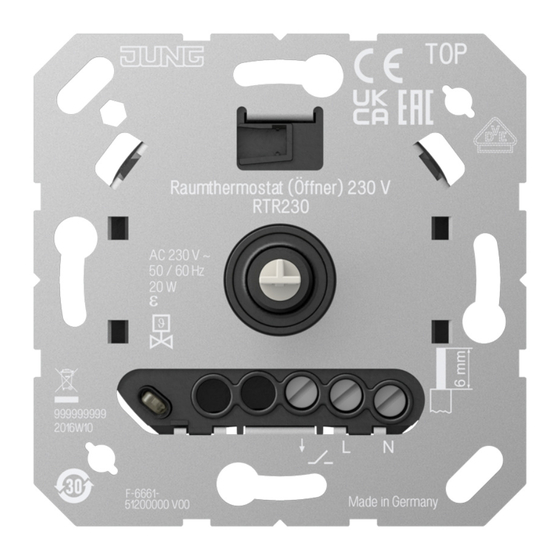

Raumthermostat (Öffner) 230 V
Raumthermostat (Öffner) 230 V
Art.-Nr.: RTR230
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Lei-
tungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

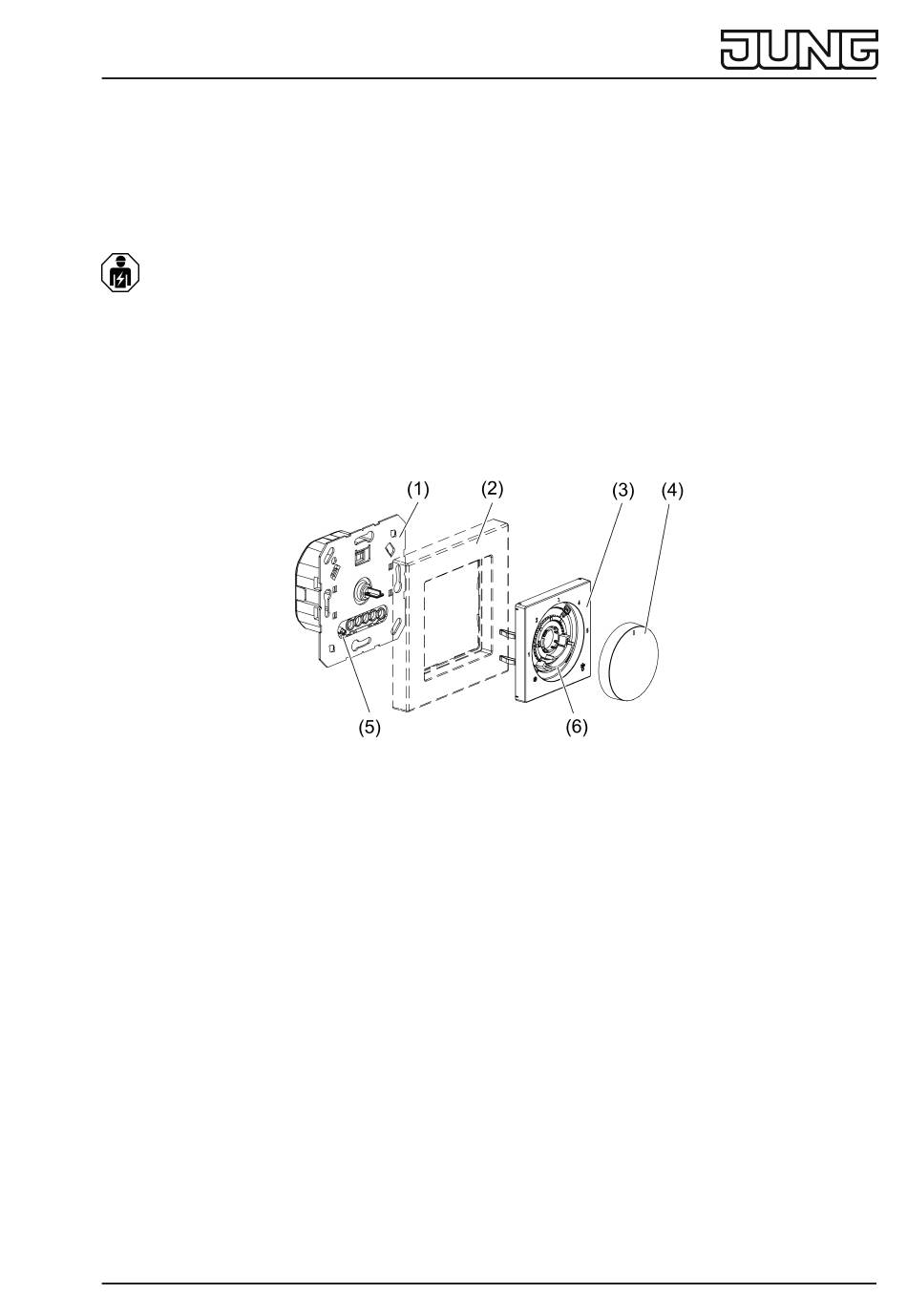

2 Geräteaufbau
(1) Einsatz Raumtemperaturregler
(2) Rahmen
(3) Zentralplatte
(4) Bedienknopf
(5) Interner Temperaturfühler
(6) Einstellringe Temperaturbegrenzung
Bei Renovierungsarbeiten darf der Temperaturfühler (5) weder verschmutzt noch überstrichen
werden.
3 Bestimmungsgemäßer Gebrauch
– Elektronischer Raumtemperaturregler zum Steuern von elektrothermischen Stellantrieben
für 230 V~
– Regeln der Raumtemperatur in geschlossenen Räumen
– Montage in Gerätedose mit Abmessungen nach DIN 49073
4 Produkteigenschaften
– Manuelles Einstellen einer Komforttemperatur
– Interner Temperaturfühler
– Geräuschloses Schalten
– Arbeitsweise Reglerausgang: Pulsweitenmodulation (PWM)
– Arbeitet mit Ventiltyp "stromlos geschlossen"
82404803
J0082404803
Bild 1: Geräteaufbau
