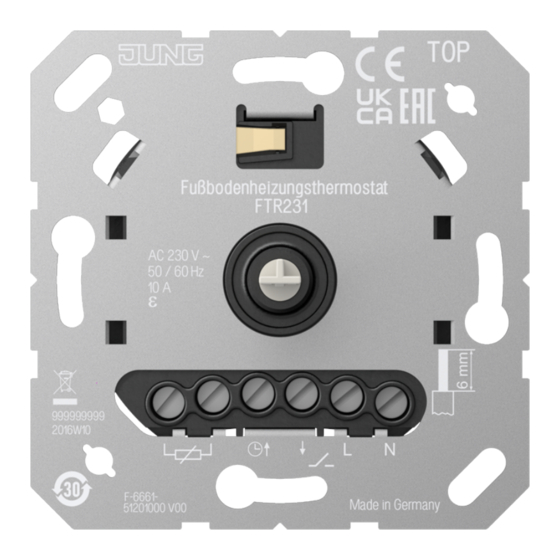

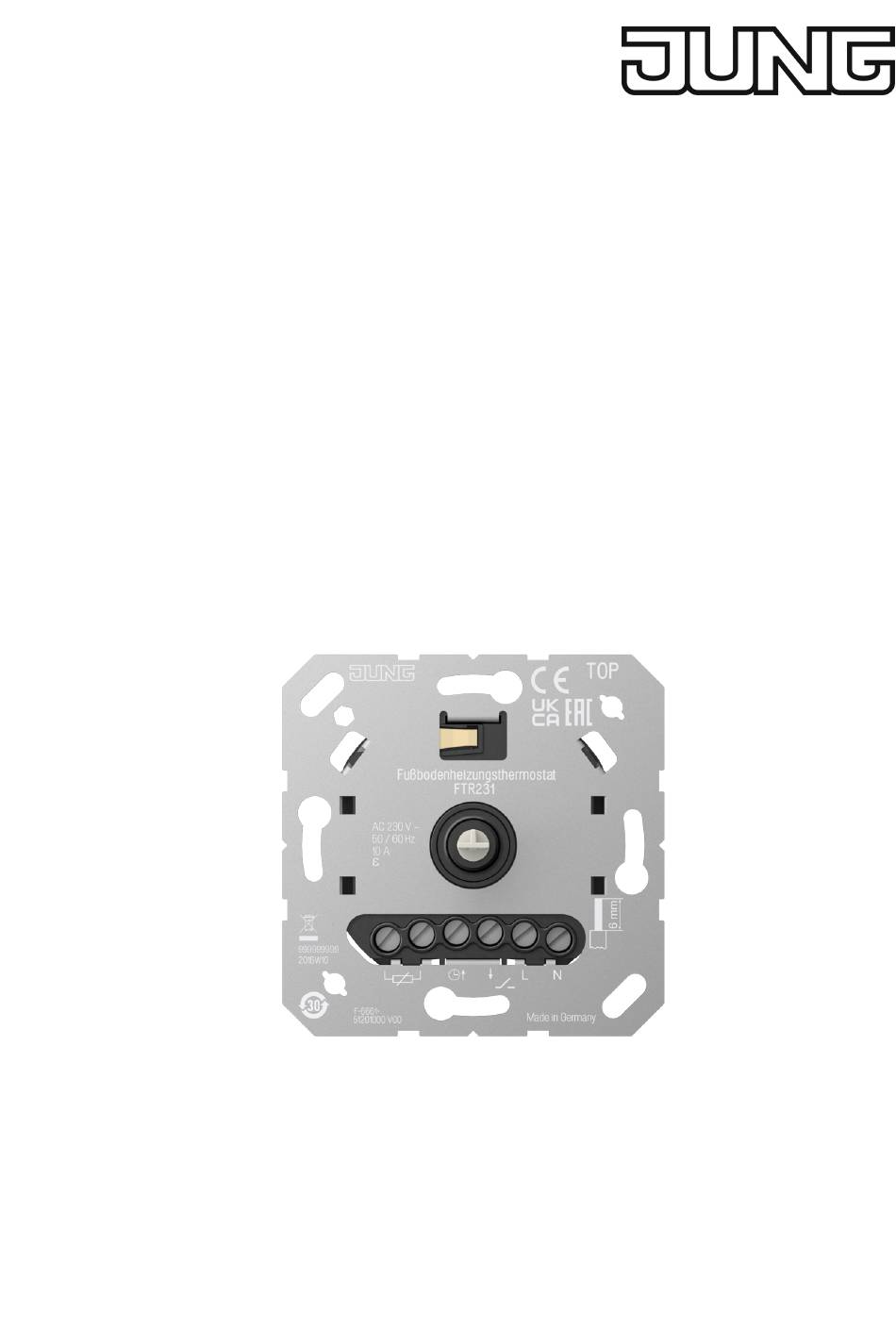

- Seite 1 Bedienungsanleitung Fußbodenheizungsthermostat Art.-Nr. FTR231 ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 16.09.2022 82404903 J0082404903 www.jung.de...
-
Seite 2: Inhaltsverzeichnis
Fußbodenheizungsthermostat Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Geräteaufbau ........................ 3 Bestimmungsgemäßer Gebrauch .................. 3 Produkteigenschaften ....................... 4 Funktionsbeschreibung ..................... 4 Bedienung ......................... 4 Informationen für Elektrofachkräfte ................... 5 Inbetriebnahme ...................... 7 Technische Daten ...................... 9 Gewährleistung ......................... 9 82404903 2 / 9 16.09.2022 J0082404903... -
Seite 3: Sicherheitshinweise
Fußbodenheizungsthermostat Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig le- sen und beachten. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Da- bei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Ge- rät oder Last liefern. -
Seite 4: Produkteigenschaften
Fußbodenheizungsthermostat Produkteigenschaften – Manuelles Einstellen einer Komforttemperatur des Fußbodens – Manuelles Ausschalten der Temperaturregelung – Eingangsklemme zur Aktivierung der Absenk-Temperatur (ECO) über Zentral- – Externer Temperatursensor (Fernfühler) – Frostschutzfunktion – Arbeitsweise Reglerausgang: Pulsweitenmodulation (PWM) oder Zweipunkt umschaltbar – Heizunterbrechung bei Dauerheizen nach einer Stunde für 5 Minuten –... -
Seite 5: Informationen Für Elektrofachkräfte
Fußbodenheizungsthermostat Anzeige der aktuellen Betriebsart ￭ Bedienknopf kurz drücken. Die LED leuchtet für 10 Sekunden in der Farbe der aktuellen Betriebsart. Orange = Frostschutz, rot = Heizbetrieb. Temperaturregelung ausschalten ￭ Bedienknopf länger als 2 Sekunden drücken, bis die LED orange leuchtet. Das Gerät hat in den Frostschutz geschaltet. - Seite 6 Fußbodenheizungsthermostat Ist die Fühlerleitung unterbrochen oder kein Fernfühler angeschlossen, wird dauerhaft geheizt. Besteht auf der Fühlerleitung ein Kurzschluss wird nicht ge- heizt. GEFAHR! Lebensgefahr durch elektrischen Schlag. Gerät freischalten. Spannungsführende Teile abdecken. Gerät anschließen und montieren Empfohlene Montagehöhe: 1,50 m. Bild 2: Anschlussbeispiel des Einsatzes Bild 3: Klemmbarer Leiterquerschnitt Externer Temperatursensor (Fernfühler)
-
Seite 7: Inbetriebnahme
Fußbodenheizungsthermostat ￭ Optional den Eingang ECO-Betrieb Ø über einen Schaltkontakt einer Zentral- uhr (8) beschalten. Liegen 230 V am Eingang an, wird die eingestellte Soll-Temperatur um 4 °C reduziert. ￭ Gerät in Gerätedose montieren, Anschlussklemmen müssen unten liegen. ￭ Rahmen, Zentralplatte und Bedienknopf aufstecken. ￭... - Seite 8 Fußbodenheizungsthermostat Bild 4: Einstellung der Temperaturbegrenzung (vorher/nachher) ￭ Bedienknopf von der Zentralplatte abziehen, so dass die Einstellringe sichtbar sind Bild. Das Abziehen erfolgt von Hand oder mit geeignetem Werkzeug, z. B. Saug- oder Tastenheber. ￭ Den großen blauen Einstellring im Uhrzeigersinn auf die gewünschte Minimal- temperatur drehen.
-
Seite 9: Technische Daten
4 m (auf 50 m verlängerbar) Schutzart IP 67 Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de...
