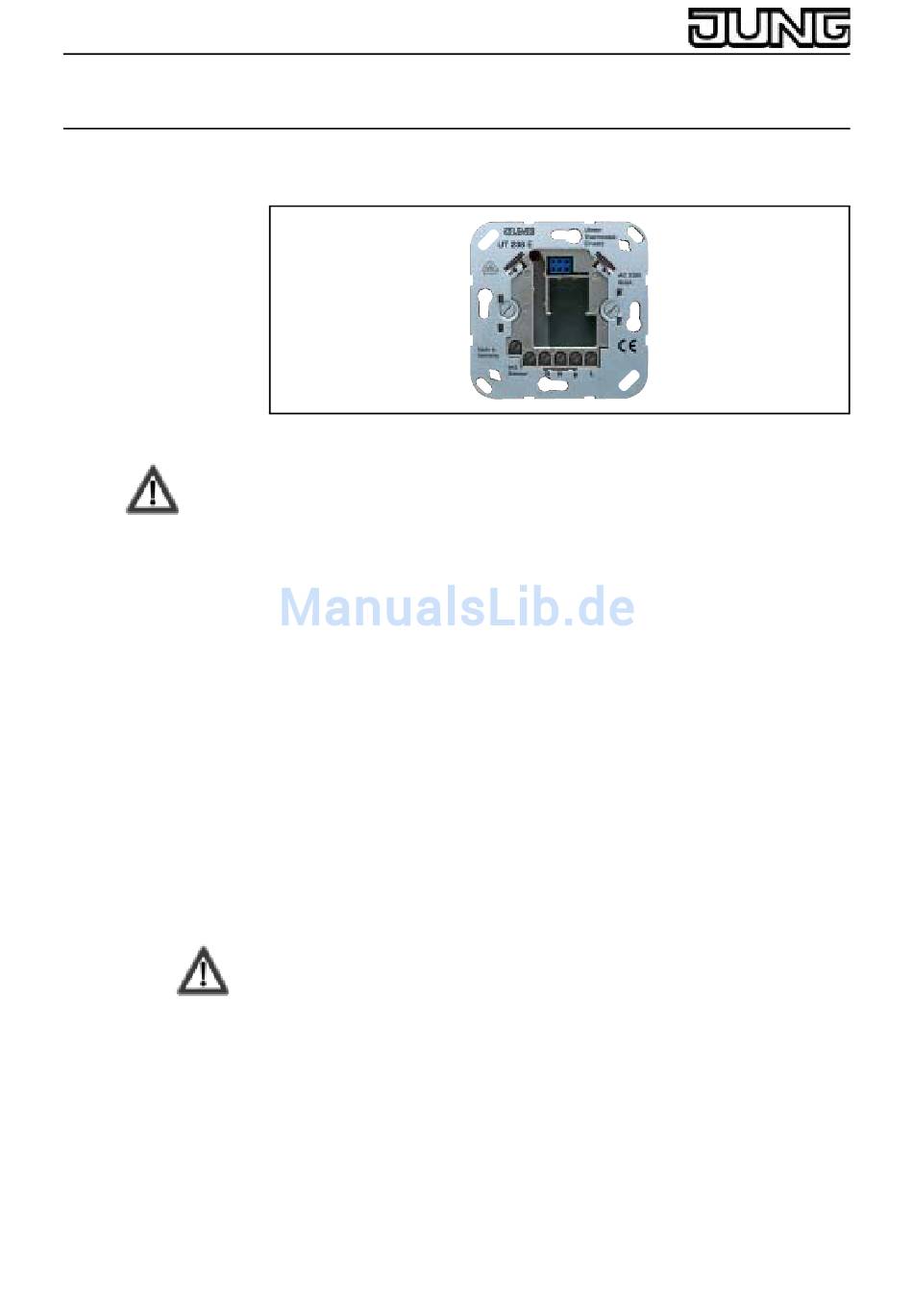

0024094100 07.04
Montageanleitung für
Uhren-Thermostat-Einsatz
Achtung ! Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen.
Nicht zum Freischalten geeignet.
Zur Vermeidung eines elektrischen Schlages, vor Arbeiten am Automatik-
Schalter oder vor Austausch der Lampe freischalten (Sicherungsautomat
ausschalten).
Bei Nichtbeachtung der Installationshinweise können Brand oder andere
Gefahren entstehen.
Der Uhren-Thermostat ist ein elektronisches Regelgerät mit eingebauter Uhr, der
temperatur- und/oder zeitgesteuert ein Schaltrelais aktivieren kann und so
elektrische Verbraucher mit einem maximalen Strom von
8 A (cos ϕ = 1) oder 4 A (cos ϕ = 0,6) ein- bzw. ausschalten kann.
Die Temperaturmessung kann wahlweise über einen eingebauten Messfühler
oder über einen optionalen externen Messfühler erfolgen.
Installations- und Sicherheitshinweise

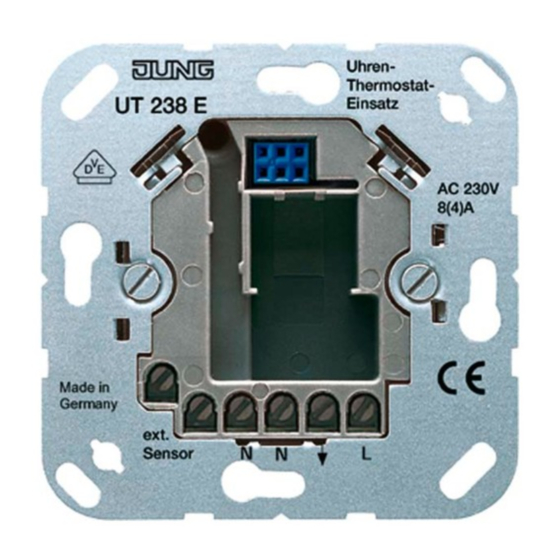

Der Raumtemperatur-Regler ist für die UP-Montage konzipiert. Er besteht aus
zwei Einheiten:
•
Der Unterputz-Einsatz, der die Leistungselektronik und die Anschlüsse
beherbergt (für UP-Dose)
•
Der Regler-Aufsatz mit den Bedienelementen, der auf den Unterputz-Einsatz
aufgesteckt wird.
Achtung!
Fehler beim Anschluss können zur Beschädigung des Regelgerätes
führen! Für Schäden, die durch falschen Anschluss und/oder
unsachgemäße Handhabung entstehen, wird nicht gehaftet!
•
Vor Arbeiten am Uhren-Thermostat Gerät spannungsfrei schalten und gegen
Wiedereinschalten sichern!
•
Das Uhren-Thermostat nur für den Anschluss an fest verlegten Leitungen in
geschlossenen, trockenen Räumen verwenden.
•
Netzspannungsführende Leitungen, wie Netzanschluss und Relais-
anschlussleitungen, nicht mit niederspannungsführenden Leitungen, wie
Fühlerleitungen, in Berührung kommen lassen (Mindestabstand 4 mm bei
basisisolierten Leitern).
•
Sollte das Uhren-Thermostat nach der Montage nicht funktionieren,
überprüfen Sie bitte zuerst den korrekten Anschluss und die
Spannungsversorgung.
Uhren-Thermostat
Art.-Nr.: UT 238 E
