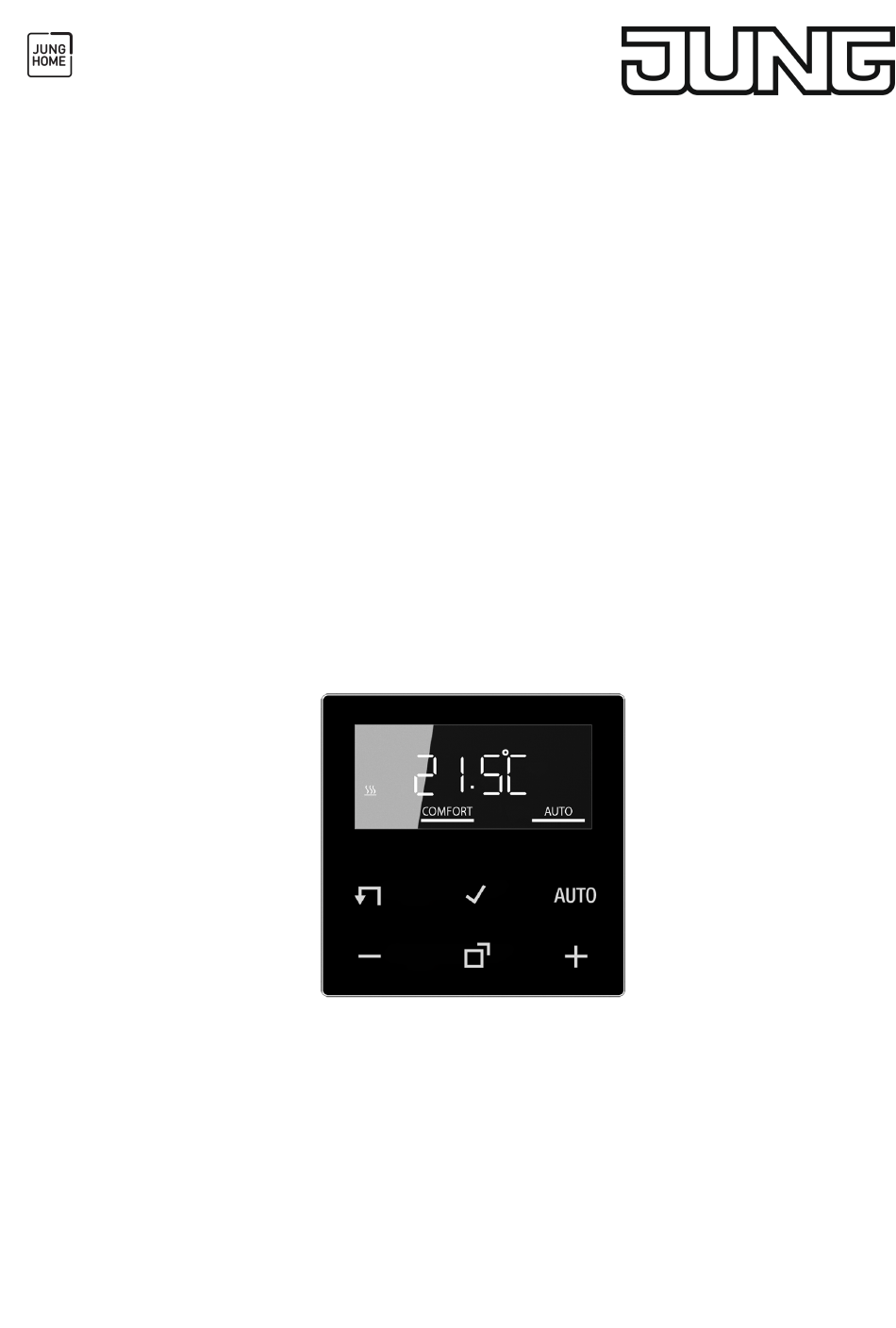

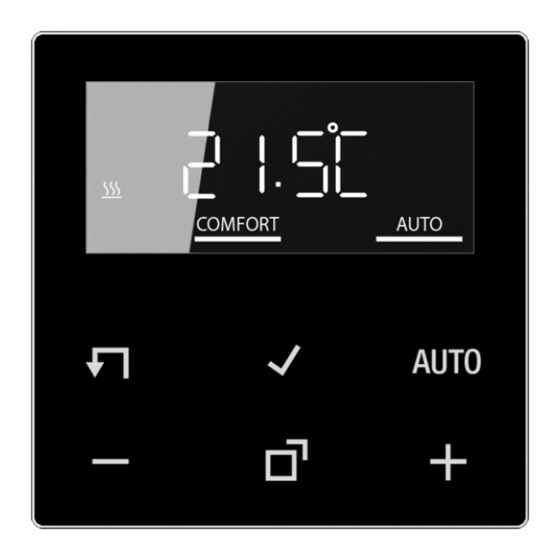

- Seite 1 Bedienungsanleitung JUNG HOME Raumthermostat-Display Art.-Nr. BT..1791.. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 24.02.2023 32405613 J0082405613 www.jung.de...
-
Seite 2: Inhaltsverzeichnis
JUNG HOME Raumthermostat-Display Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Geräteaufbau ........................ 3 Bestimmungsgemäßer Gebrauch .................. 5 Produkteigenschaften ....................... 5 Funktionsbeschreibung ..................... 6 Inbetriebnahme ......................... 8 Drahtlose Bedienung....................... 10 Bedienung am Gerät ....................... 10 Montage und elektrischer Anschluss ................ 15 10 Gerät auf Werkseinstellung zurücksetzen............... 16 11 Überblick Tastenbetätigung .................... 16 12 Technische Daten ...................... 17 13 Funktions- und Parameterliste .................. 18... -
Seite 3: Sicherheitshinweise
Gefahr durch elektrischen Schlag. Falls das Gerät erkennbare Schäden aufweist, darf es nicht mehr verwendet werden. Gerät unmittelbar vom Netz trennen, dazu alle zugehörigen Leitungsschutzschalter ausschalten. Anleitung vollständig lesen, beachten und für späteren Gebrauch aufbewahren. Weitere Informationen zu JUNG HOME finden Sie unter www.jung.de/JUNGHOME Geräteaufbau Bild 1: Geräteaufbau... - Seite 4 JUNG HOME Raumthermostat-Display Bild 2: Display und Bedienfläche Systemeinsatz Design-Rahmen JUNG HOME Raumthermostat-Display Soll-Temperatur, Ist-Temperatur oder aktuelle Uhrzeit Programmiermenü aktiver Modus Bedienfläche Symbole im Display Ƙ Automatikbetrieb ist aktiv Ƶ Es wird auf Komforttemperatur geregelt ƶ Es wird auf ECO-Temperatur geregelt ƾ...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Betrieb mit Systemeinsatz zur Raumtemperaturregelung – Betrieb mit Systemeinsatz zum Schalten Produkteigenschaften – Inbetriebnahme und Bedienung über JUNG HOME App mit mobilem Endgerät (Smartphone oder Tablet) über Bluetooth – Bis zu 16 Zeitprogramme für automatisches Heizen – Umschaltung Hand-/Automatikbetrieb über JUNG HOME App oder lokale Be- dienung –... -
Seite 6: Funktionsbeschreibung
JUNG HOME Raumthermostat-Display Wurde das Gerät zuvor noch nicht über die JUNG HOME App einem Bluetooth Mesh Netzwerk (Projekt) hinzugefügt, geht es nach Netzspannungswiederkehr für 2 min in den Koppelmodus und das Bluetooth Symbol blinkt im Display. Netzspannungsausfall kürzer als Gangreserve (min. 4 Stunden) –... - Seite 7 Interner Fühler und verdrahteter Fernfühler ƻ und ƺ: Die Raumtemperatur wird über den internen Temperaturfühler oder einen JUNG HOME Temperatursensor (falls ver- knüpft) gemessen. Die Fußbodentemperatur wird über den nur am Raumthermostat- Einsatz anschließbaren Fernfühler gemessen, um eine Überwachung der maximalen Fußbodentemperatur zu ermöglichen.
-
Seite 8: Inbetriebnahme
JUNG HOME Raumthermostat-Display Ventilschutzfunktion Die Funktion verhindert, dass sich das Ventil festsetzt, in längeren Phasen, in denen nicht geheizt wird. Hierzu wird das Ventil einmal wöchentlich samstags um 11:00 Uhr Auf- und Zugefahren. Das Gerät unterbricht nach 60 Minuten den Heizvorgang für 5 Minuten, um einen kritischen Dauerbetrieb zu vermeiden. - Seite 9 Voraussetzung: Das JUNG HOME Gerät gehört noch keinem Bluetooth Mesh Netz- werk an, andernfalls das Gerät auf Werkseinstellung zurücksetzen. Vor der Inbetriebnahme über die JUNG HOME App bitte die Schritte aus "Inbetrieb- nahme ohne App" am Gerät durchlaufen, damit die Eingabeaufforderung abge- schlossen wird.
-
Seite 10: Drahtlose Bedienung
Nachtlichtfunktion, Urlaubsprogramm, oder Schaltschwellen. Drahtlose Bedienung Die drahtlose Bedienung erfolgt mit verknüpften JUNG HOME Geräten oder über die JUNG HOME App, mit der auch die Verknüpfung der JUNG HOME Geräte durchge- führt wird (siehe Inbetriebnahme über App). Bedienung am Gerät Erhöhen oder Verringern der Raumtemperatur... - Seite 11 JUNG HOME Raumthermostat-Display Im Kühlbetrieb ist keine Veränderung der Soll-Temperatur über die Tasten – oder + möglich. Ein Verändern der Kühltemperatur ist nur über die Tempera- tur-Parameter am Gerät (oder über die Einstellung in der App) möglich. Wenn das Display ausgeschaltet ist oder die Anzeige auf Ist-Temperatur oder Uhr- zeit umgestellt wurde, ist es notwendig, die Taste –...
- Seite 12 Um die Boost-Funktion vorzeitig zu beenden, die Taste Ƙ erneut länger als 4 Sekunden drücken. Urlaubsprogramm** aktivieren Das Einstellen und Aktivieren des Urlaubsprogramms ist nur über die JUNG HOME App möglich. Bei aktivem Urlaubsprogramm schaltet das Gerät in den Handbetrieb. Das Display zeigt die Soll-Temperatur für den Urlaub und das Koffersymbol ǁ...
- Seite 13 JUNG HOME Raumthermostat-Display Ʋ Einstellung der Komforttemperatur, der ECO-Temperatur und der Kühl- temperatur. Aktivieren von Aufheizoptimierung, Temperatursturzerken- nung und Einstellung eines Temperatursensor Offset-Wertes ƛƜ Einstellung von Datum, Uhrzeit und der automatischen Sommerzeitum- stellung Tastensperre aktivieren / deaktivieren Eine aktive Tastensperre verhindert die Bedienung direkt am Display. Das Aktivieren und Deaktivieren der Tastensperre am Gerät ist nur möglich, solange die Einstellung...
- Seite 14 Bei der Anzeige der Ist-Temperatur wird im Display der aktive Temperaturfüh- ler eingeblendet. ƻ oder ƻ und ƺ: Der Messwert kommt vom internen Temperaturfühler oder einem verknüpften JUNG HOME Temperatursensor. ƺ: Der Messwert kommt vom verdrahteten Fernfühler, der am Systemeinsatz angeschlossen ist.
-
Seite 15: Montage Und Elektrischer Anschluss
– Hochfrequente Störsignale Zur Maximierung der Reichweite folgende Montagehinweise beachten: – Positionen und Anzahl von JUNG HOME Geräte so planen, dass die Anzahl der Decken und Wände zwischen zwei Geräten so gering wie möglich gehal- ten wird – Werden JUNG HOME Geräte auf beiden Seiten einer massiven Wand mon- tiert, sollten sie möglichst nah zueinander auf den gegenüberliegenden Seiten... -
Seite 16: Gerät Auf Werkseinstellung Zurücksetzen
JUNG HOME Raumthermostat-Display ￭ Netzspannung einschalten. Alle Displaysymbole werden kurzzeitig angesteuert und das Gerät muss in Be- trieb genommen werden (Inbetriebnahme). Erscheint im Display Err, war der Aufsatz zuvor mit einem anderen Systemeinsatz verbunden. Um die Bedienung wieder zu ermöglichen, einen der folgenden Schritte durchführen:... -
Seite 17: Technische Daten
JUNG HOME Raumthermostat-Display Tastenbetätigung Dauer Tasten- Displayanzei- Was passiert druck ƨ und Ƨ Länger als 10 s Countdown Displayabschaltung: Umschalten von 9 bis 0 zwischen Displayabschaltung nach 2 Minuten oder dauerhafte Anzeige Ƨ und Ƙ Länger als 10 s Countdown Gerät wird auf Werkseinstellung... -
Seite 18: Funktions- Und Parameterliste
JUNG HOME Raumthermostat-Display Funktions- und Parameterliste Über die JUNG HOME App lassen sich alle Funktionen des JUNG HOME Geräts und dessen Verhalten im Bluetooth Mesh Projekt an den jeweiligen Einsatzzweck indivi- duell konfigurieren. Einstellungen Display (Aufsatz) Ǐ Lokale Anzeige Soll-Temperatur, Ist-... - Seite 19 JUNG HOME Raumthermostat-Display Bediensperre** Keine Sperre, Sperre Sperre Werksreset: Werksreset, Sperre Kon- Verhindert das Zurücksetzen am Gerät figuration am Gerät, und damit das Entfernen aus einem Pro- Sperre Bedienung jekt und die erneute Kopplung durch un- berechtigte Personen. Diese Sperre lässt Werkseinstellung: Keine sich nicht am Gerät deaktivieren.
- Seite 20 JUNG HOME Raumthermostat-Display Einstellungen Laststeuerung Einstellungen bei Automatikfunktionen ǐ Parameter Einstellmöglichkeiten, Erklärungen Werkseinstellung Automatikbe- Automatikbetrieb, Hand- Automatikbetrieb: Im Automatikbetrieb trieb / Handbe- betrieb geben die Zeitprogramme die jeweils trieb nächste Soll-Temperatur vor. Im Automa- Werkseinstellung: Auto- tikbetrieb kann zudem über die Taste - matikbetrieb oder + am Gerät oder über die App eine...
- Seite 21 JUNG HOME Raumthermostat-Display Parameter Einstellmöglichkeiten, Erklärungen Werkseinstellung Standort set- Geografischer Standort Der Astrotimer in den JUNG HOME Gerä- zen** ten erfordert zur Berechnung der Sonnen- auf- bzw. Sonnenuntergangszeit den geo- graphischen Standort des Projekts. Die Berechnung des Astrotimer für den lokali- sierten Ort erfolgt einmal in der Woche.
- Seite 22 In dem Fall lässt sich der Kühlbetrieb durch die Einstellung „Ein“ sofort aktivie- ren und durch „Aus“ deaktivieren. JUNG HOME Ein, Aus Ein verknüpfter JUNG HOME Tempera- Temperatursen- tursensor kann alternativ zum internen Werkseinstellung: Aus sor verwenden Temperaturfühler als Quelle der Ist-Tem- peratur ausgewählt werden.
- Seite 23 Werkseinstellung Temperaturfüh- Interner Fühler, verdrah- Interner Fühler ƻ: teter Fernfühler, interner Die Raumtemperatur wird über den inter- Fühler und verdrahteter nen Temperaturfühler oder einen JUNG Fernfühler HOME Temperatursensor, falls einge- lernt, gemessen. Werkseinstellung: Inter- ner Fühler Verdrahteter Fernfühler ƺ: Die Raumtemperatur wird über den nur am Raumthermostat-Einsatz anschließ-...
-
Seite 24: Konformität
** Zukünftig per Update verfügbar (Hinweise zu Updates unter www.jung.de/JUNGHOME) Konformität Hiermit erklärt Albrecht Jung GmbH & Co. KG, dass der Funkanlagentyp Art.-Nr. BT..1791.. der Richtlinie 2014/53/EU entspricht. Die vollständige Artikelnummer fin- den Sie auf dem Gerät. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:... - Seite 25 JUNG HOME Raumthermostat-Display kundencenter@jung.de www.jung.de 32405613 25 / 25 24.02.2023 J0082405613...
