Jung 1790RTR Bedienungsanleitung

LB-Management

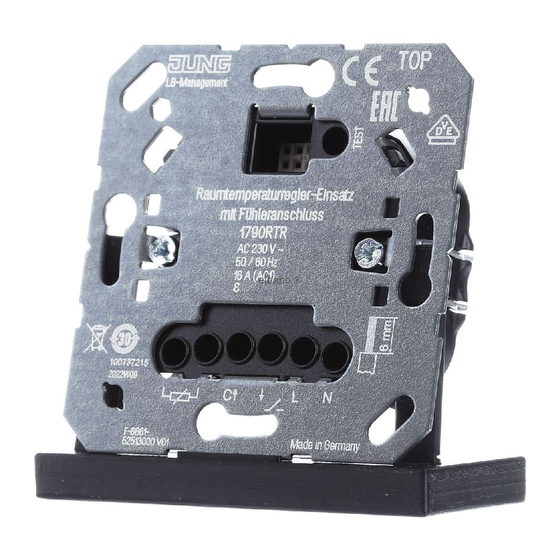

Raumtemperaturregler-Einsatz mit Fühleranschluss
Raumtemperaturregler-Einsatz mit Fühleranschluss
Art.-Nr.: 1790RTR
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten.
Gefahr durch elektrischen Schlag. Ein angeschlossener Fernfühler liegt auf Netzpotential. Nur
den unter Zubehör aufgeführten Fernfühler verwenden. Fernfühler mit beschädigter Isolierung
unverzüglich ersetzen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Bestimmungsgemäßer Gebrauch
– Schalten von elektrischen Fußbodenheizungen und elektrothermischen Stellantrieben
– Betrieb mit Raumtemperaturregler-Aufsatz aus dem LB-Management
– Montage in Gerätedose nach DIN 49073
3 Produkteigenschaften
– Ausgangssignal: Pulsweitenmodulation (PWM) oder Zweipunktregelung (Ein/Aus)
– Ermöglicht Anschluss eines Fernfühlers (Zubehör)
– Eingang zum Umschalten auf Kühlbetrieb
– Unterbricht nach 60 Minuten den Heizvorgang (Überhitzungsschutz eines Heizgerätes)
4 Informationen für Elektrofachkräfte
GEFAHR!
Lebensgefahr durch elektrischen Schlag.
Gerät freischalten. Spannungsführende Teile abdecken.
Gerät anschließen und montieren
Empfohlene Montagehöhe: 1,50 m.
Bei Verwendung des integrierten Temperaturfühlers des Aufsatzes: Nicht in der Nähe von
Störquellen wie Öfen, Kühlschränken, Zugluft oder Sonneneinstrahlung montieren. Dies
beeinflusst die Temperaturmessung des Aufsatzes.
82400403
J0082400403
1 / 3
14.04.2020
