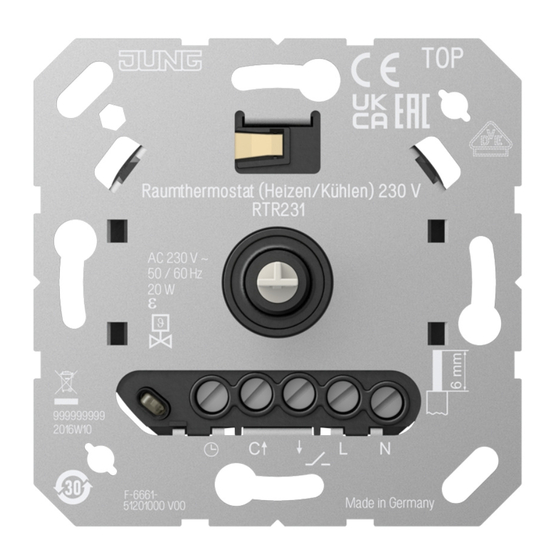

Raumthermostat (Heizen/Kühlen) 230 V
Raumthermostat (Heizen/Kühlen) 230 V
Art.-Nr.: RTR231
Bedienungsanleitung
1
Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Lei-
tungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2

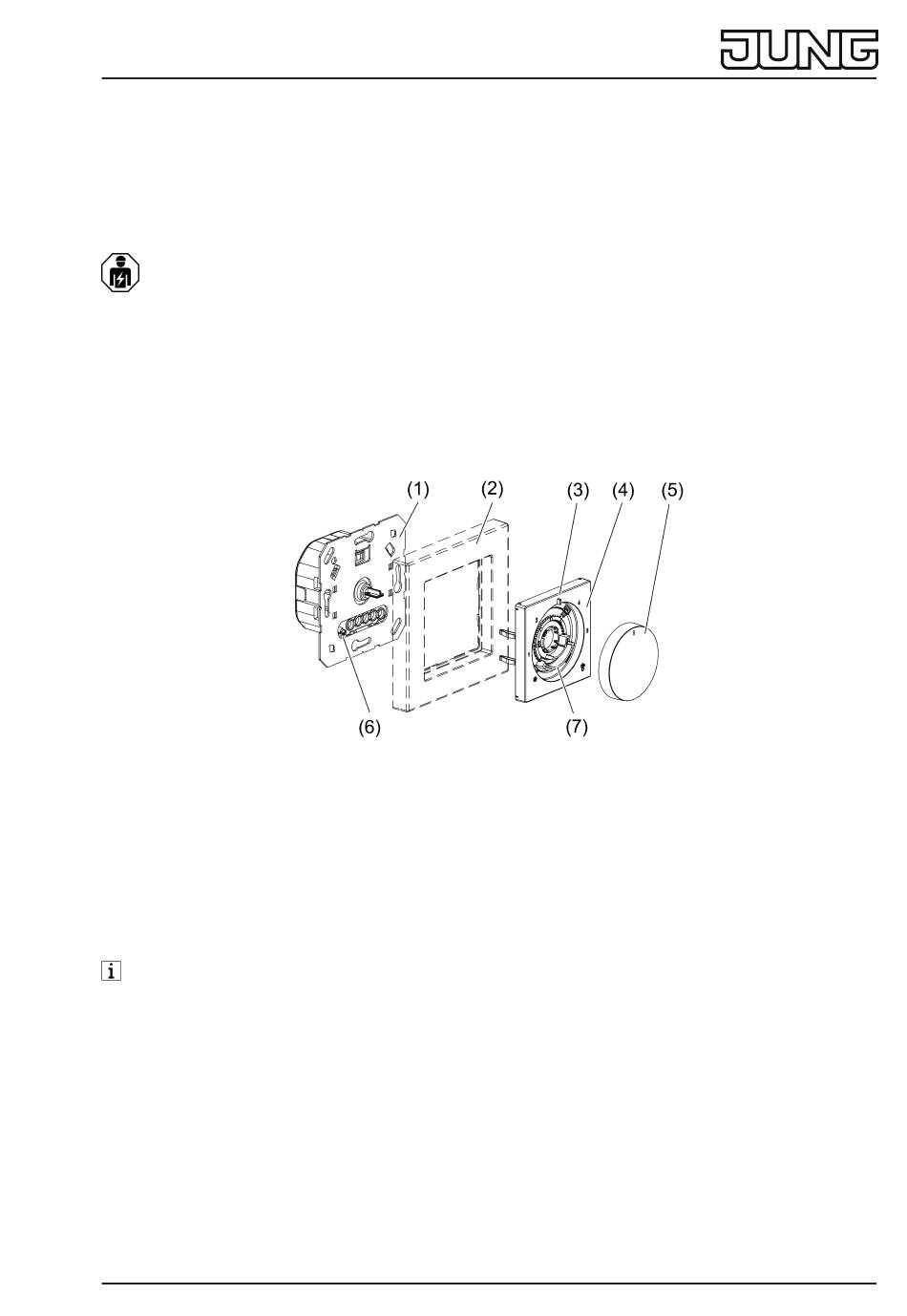

Geräteaufbau
(1)
Einsatz Raumtemperaturregler
(2)
Abdeckrahmen
(3)
Status-LED
(4)
Zentralplatte
(5)
Bedienknopf
(6)
Interner Temperaturfühler
(7)
Einstellringe Temperaturbegrenzung
Bei Renovierungsarbeiten darf der Temperaturfühler (6) weder verschmutzt noch überstri-
chen werden.
3
Bestimmungsgemäßer Gebrauch
–
Elektronischer Raumtemperaturregler zum Steuern von elektrothermischen Stellantrieben
für 230 V~
–
Regeln der Raumtemperatur in geschlossenen Räumen
–
Montage in Gerätedose mit Abmessungen nach DIN 49073
4
Produkteigenschaften
–
Manuelles Einstellen einer Komforttemperatur
–
Manuelles Ausschalten der Temperaturregelung
–
Eingangsklemme zur Aktivierung der ECO-Temperatur über Zentraluhr
82404003
J0082404003
Bild 1: Geräteaufbau
1 / 8
04.05.2022
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jung RTR231
Inhaltszusammenfassung für Jung RTR231
- Seite 1 Raumthermostat (Heizen/Kühlen) 230 V Raumthermostat (Heizen/Kühlen) 230 V Art.-Nr.: RTR231 Bedienungsanleitung Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be- achten. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Lei- tungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
-
Seite 2: Funktionsbeschreibung
Raumthermostat (Heizen/Kühlen) 230 V – Eingangsklemme zur Aktivierung des Kühlbetriebs über Zentralsteuerung – Interner Temperatursensor – Frostschutzfunktion – Geräuschloses Schalten – Temperatursturzerkennung (regeln auf Frostschutztemperatur bei Fensteröffnung) – Arbeitsweise Reglerausgang: Pulsweitenmodulation (PWM) oder Zweipunkt umschaltbar – Anpassung an Ventiltyp (stromlos offen oder stromlos geschlossen, umschaltbar) –... -
Seite 3: Bedienung
Raumthermostat (Heizen/Kühlen) 230 V Bedienung Kurzübersicht Funktion Bedienknopf Status-LED * LED Farbe Raumtemperatur ver- … rechts oder maximal 2 Minu- rot = Heizbetrieb ändern links drehen grün = Heizbetrieb ECO blau = Kühlbetrieb orange = Frostschutz (10 Se- kunden) Betriebsart anzeigen …... -
Seite 4: Informationen Für Elektrofachkräfte
Raumthermostat (Heizen/Kühlen) 230 V Abgleich von Ist- und Soll-Temperatur Um zu erkennen, welche Drehknopfstellung der aktuellen Temperatur entspricht, ist folgender- maßen vorzugehen. Heizbetrieb: Drehknopf bei aktiver Heizphase (LED leuchtet rot) langsam gegen den Uhr- ￭ zeigersinn drehen. ￭ Kühlbetrieb: Drehknopf bei aktiver Kühlphase (LED leuchtet blau) langsam im Uhrzeiger- sinn drehen. - Seite 5 Raumthermostat (Heizen/Kühlen) 230 V Gerät anschließen und montieren Bild 2: Anschlussbeispiel des Einsatzes Bild 3: Klemmbarer Leiterquerschnitt ￭ Elektrothermischen Stellantrieb (10) an Einsatz (1) gemäß Anschlussplan (Bild 2) an- schließen. Leiterquerschnitte beachten (Bild 3). ￭ Optional den Eingang ECO-Betrieb Ø über einen Schaltkontakt einer Zentraluhr (8) be- schalten.
- Seite 6 Raumthermostat (Heizen/Kühlen) 230 V 7.1 Inbetriebnahme Regelart und Ventiltyp einstellen Werkseinstellung: – Pulsweitenmodulierte-Regelung (PWM) – Ventiltyp stromlos geschlossen (NC) Diese Einstellung kann bei den meisten Heizsystemen ohne Anpassung genutzt werden. Einstellungen verändern ￭ Bedienknopf länger als 20 Sekunden drücken. Die LED blinkt grün bei PWM-Regelung und grün/blau bei 2-Punkt-Regelung. ￭...
-
Seite 7: Technische Daten
Raumthermostat (Heizen/Kühlen) 230 V ￭ Den großen blauen Einstellring im Uhrzeigersinn auf die gewünschte Minimaltemperatur drehen. Jede Raste entspricht dabei einer Veränderung von etwa 1 °C. ￭ Den kleinen roten Einstellring gegen den Uhrzeigersinn auf die gewünschte Maximaltem- peratur drehen. Der jeweilige Einstellring kann nur in einer Richtung gedreht werden. Um zur ursprüngli- chen Einstellung zu gelangen, bis zur entsprechenden Position weiterdrehen. - Seite 8 Raumthermostat (Heizen/Kühlen) 230 V ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de 82404003 04.05.2022 8 / 8 J0082404003...
