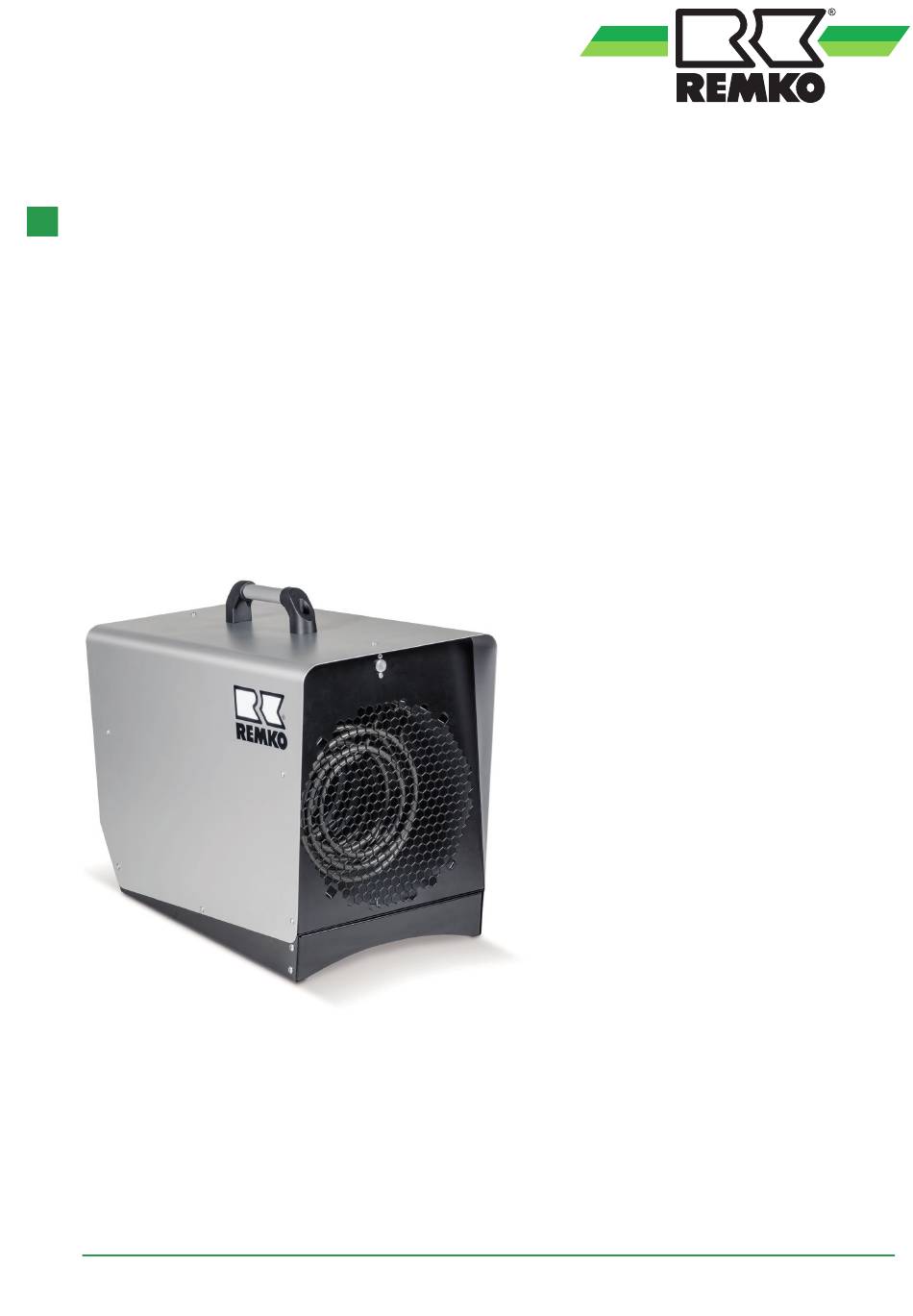

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie EM Elektro-Heizautomaten EM 6000, EM 10000, EM 18000 Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet. 0313-2022-08 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............4 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Serie EM Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder seinen Komponenten die Betriebsan-... -
Seite 5: Sicherheitsbewusstes Arbeiten
1.5 Sicherheitsbewusstes Arbeiten Die Geräte dürfen während des Betriebes nicht abgedeckt werden. Die in dieser Anleitung aufgeführten Sicherheits- Ein freier Luftansaug und Luftausblas muss hinweise, die bestehenden nationalen Vorschriften immer gewährleistet sein. zur Unfallverhütung sowie eventuelle interne Die Geräte dürfen nicht in der Nähe von Bade- Arbeits-, Betriebs- und Sicherheitsvorschriften des wannen, Duschen, Schwimmbecken etc. -
Seite 6: Eigenmächtiger Umbau Und Veränderungen
Die Mindestfreiräume sind kauf und Inbetriebnahme die dem Gerät beigefügte einzuhalten. „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt Die Geräte und Komponenten erfordern einen hat. Die Gewährleistungsbedingungen sind in den ausreichenden Sicherheitsabstand zu entzünd- „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 7: Umweltschutz Und Recycling
1.12 Umweltschutz und Recycling Entsorgung der Verpackung Alle Produkte werden für den Transport sorgfältig in umweltfreundlichen Materialien verpackt. Leisten Sie einen wertvollen Beitrag zur Abfallver- minderung und Erhaltung von Rohstoffen und ent- sorgen Sie das Verpackungsmaterial daher nur bei entsprechenden Sammelstellen. Entsorgung der Geräte und Komponenten Bei der Fertigung der Geräte und Komponenten werden ausschließlich recyclebare Materialien ver-... -
Seite 8: Technische Daten
REMKO Serie EM Technische Daten Gerätedaten Gerätetyp Symbol Einheit EM 6000 EM 10000 EM 18000 Nennwärmeleistung 10,0 18,0 Mindestwärmeleistung Max. kontinuierliche Wärmeleistung 10,0 18,0 max,c Schaltbare Heizleistung 2 x 3,0 2 x 5,0 3 x 6,0 Luftleistung 1000 °C Ausblastemperatur... -
Seite 9: Gerätebeschreibung
Gerätebeschreibung Funktionsablauf Die Geräte können in Abhängigkeit von den ent- Die Geräte sind ortsveränderliche Elektro-Heizau- sprechenden Betriebsarten zur Lufterwärmung tomaten für den gewerblichen Einsatz. oder nur zur Luftumwälzung (Schalterstellung 1) Die Geräte werden ausschließlich mit elektrischer genutzt werden. Energie betrieben und sind für einen vollautomati- Die Heizleistung kann in 2 Stufen (Schalterstellung schen, universellen und problemlosen Einsatz kon- 2 und 3) eingestellt werden. -
Seite 10: Elektrisches Anschlussschema
REMKO Serie EM Elektrisches Anschlussschema Anschluss EM 6000, EM 10000 400V/3~N/50Hz L1 L2 L3 N 06.2018 Abb. 1: Elektrisches Anschlussschema Schaltspiegel für Betriebsschalter [S] Ventilatormotor Heizwiderstand Nachkühlthermostat HW1-3: Heizwiderstände 1. Stufe Raumthermostat HW4-6: Heizwiderstände 2. Stufe Betriebsschalter Anschlussklemmleiste STB: Temperaturbegrenzer Schaltschütz... - Seite 11 Anschluss EM 18000 400V/3~N/50Hz L1 L2 L3 N 1 2 3 4 X X X V1 L1 V3 V4 V5 V6 Abb. 2: Elektrisches Anschlussschema Schaltspiegel für Betriebsschalter [S] Ventilatormotor Heizwiderstand Nachkühlthermostat HW1-3: Heizwiderstände 1. Stufe Raumthermostat HW4-6: Heizwiderstände 2. Stufe Betriebsschalter Anschlussklemmleiste STB:...
-
Seite 12: Inbetriebnahme Des Gerätes
REMKO Serie EM Inbetriebnahme Heizen des Gerätes Die Geräte arbeiten vollautomatisch und abhängig von der am Thermostaten eingestellten Tempe- Mit der Bedienung und Überwachung des Gerätes ratur. ist eine Person zu beauftragen, die über den ent- Die gewünschte Raumtemperatur am Ther- sprechenden Umgang mit dem Gerät ausreichend... -
Seite 13: Außerbetriebnahme
Außerbetriebnahme Störungsbeseitigung und Kundendienst HINWEIS! GEFAHR! Einstell- und Wartungsarbeiten dürfen nur durch autorisiertes Fachpersonal ausgeführt werden. Vor allen Arbeiten an den Geräten muss der Netzstecker aus der Netzsteckdose gezogen werden. Schalten Sie den Betriebsschalter in Stellung "0". Reparaturen bzw. Änderungen an der Elektroin- stallation sowie der Zuleitung dürfen aus sicher- heitstechnischen Gründen ausschließlich durch autorisiertes Fachpersonal ausgeführt werden. -
Seite 14: Pflege Und Wartung
REMKO Serie EM Pflege und Wartung 8.1 Allgemeines Die Geräte nur trocken oder mit einem ange- feuchteten Tuch reinigen Die regelmäßige Pflege und Beachtung einiger Keinen direkten Wasserstrahl einsetzen. z.B. Grundvoraussetzungen gewährleisten einen stö- Hochdruckreiniger usw. rungsfreiem Betrieb und eine lange Lebensdauer Keine scharfen oder lösungsmittelhaltige Reini-... -
Seite 15: Wartungsprotokoll
8.2 Wartungsprotokoll Gerätetyp: Gerätenummer: -------------------------------- --------------------------------------- Gerät gereinigt – Außen – Gerät gereinigt – Innen – Ventilatorflügel gereinigt Schutzgitter gereinigt Sicherheitseinrichtungen geprüft Schutzvorrichtungen geprüft Gerät auf Beschädigungen geprüft Alle Befestigungsschrauben über- prüft Elektrische Sicherheitsüberprüfung Probelauf Bemerkungen: ................................................................01. Datum: ..... 02. -
Seite 16: Gerätedarstellung Und Ersatzteillisten
REMKO Serie EM Gerätedarstellung und Ersatzteillisten 9.1 Gerätedarstellung EM 6000 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 17: Ersatzteilliste Em 6000
9.2 Ersatzteilliste EM 6000 Bezeichnung EDV-Nr. Transportgriff 1111973 Außenmantel 1111974 Nachkühlthermostat 1104065 Temperaturbegrenzer 77 °C 1101161 Innenmantel 1101082 Heizwiderstand 1111975 Vorderwand 1101084 Bodenblech 1101085 Ventilatorflügel 1101086 Mitnehmerkupplung 1108014 Ventilatormotor 1101094 Rückwand 1101099 Thermostat kpl. 1101066 Betriebsschalter kpl. 1101090 Klemmleiste 1101366 Montageplatte 1101091 Schaltschütz... -
Seite 18: Gerätedarstellung Em 10000
REMKO Serie EM 9.3 Gerätedarstellung EM 10000 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 19: Ersatzteilliste Em 10000
9.4 Ersatzteilliste EM 10000 Bezeichnung EDV-Nr. Transportgriff 1111973 Außenmantel 1103957 Nachkühlthermostat 1104065 Temperaturbegrenzer 77 °C 1101161 Innenmantel 1103951 Heizwiderstand 1103958 Vorderwand 1103953 Bodenblech 1107913 Ventilatorflügel 1103950 Mitnehmerkupplung 1103956 Ventilatormotor 1101254 Rückwand 1103959 Thermostat kpl. 1101066 Betriebsschalter kpl. 1101090 Klemmleiste 1101366 Montageplatte 1103961 Schaltschütz... -
Seite 20: Gerätedarstellung Em 18000
REMKO Serie EM 9.5 Gerätedarstellung EM 18000 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 21: Ersatzteilliste Em 18000
9.6 Ersatzteilliste EM 18000 Bezeichnung EDV-Nr. Transportgriff 1111973 Außenmantel 1108002 Nachkühlthermostat 1104065 Temperaturbegrenzer 77 °C 1101161 Innenmantel 1107953 Heizwiderstand 1107998 Vorderwand 1107921 Bodenblech 1107950 Ventilatorflügel 1101153 Mitnehmerkupplung 1103956 Ventilatormotor 1101254 Rückwand 1108003 Thermostat kpl. 1108005 Betriebsschalter kpl. 1108004 Klemmleiste 1107952 Schaltschütz 1101096 Temperaturbegrenzer/STB... -
Seite 22: Index
REMKO Serie EM Index Außerbetriebnahme ..... 13 Lüften ....... . 12 Elektrischer Anschlussschema Recycling . -
Seite 24: Remko Qualität Mit System
REMKO QUALITÄT MIT SYSTEM Klima | Wärme | Neue Energien Telefon +49 (0) 5232 606-0 REMKO GmbH & Co. KG Hotline National +49 (0) 5232 606-0 Klima- und Wärmetechnik Telefax +49 (0) 5232 606-260 Im Seelenkamp 12 E-mail info@remko.de Hotline International 32791 Lage Internet www.remko.de...
