Gerätebeschreibung
4.4 Geräteansichten
4.4 Geräteansichten
4.4.1 Geräteansicht SCALANCE SC6x2-2C

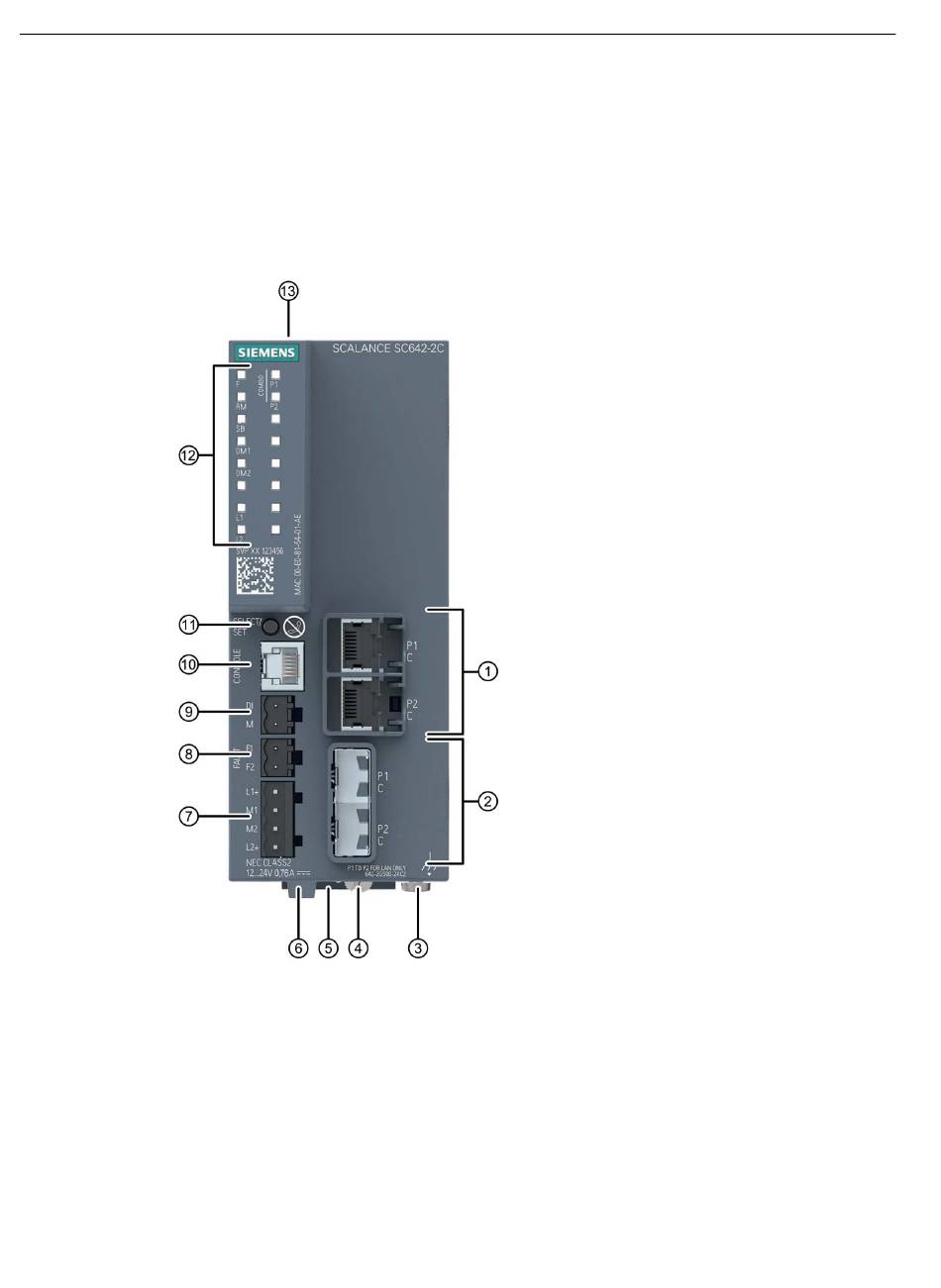

Die nachfolgende Abbildung zeigt den Aufbau des SC6x2-2C.
① Elektrische Ports
② SFP-Stecktransceiver-Steckplätze
③ Erdungsschraube
④ Rändelschraube
⑤ Befestigungsriegel
⑥ Hebelhilfe zur Betätigung des
⑦ Spannungsversorgung
30
Befestigungsriegels mit einem
Schraubendreher
⑧ Meldekontakt
⑨ Digitaler Eingang
⑩ Serielle Schnittstelle
⑪ Taster "SELECT/SET"
⑫ LED-Anzeige
⑬ Steckplatz für C-PLUG/KEY-PLUG
Betriebsanleitung, 10/2021, C79000-G8900-C453-06
SCALANCE SC-600
