Raumthermostat (Heizen/Kühlen) 230 V
Gerät anschließen und montieren
￭
Elektrothermischen Stellantrieb (10) an Einsatz (1) gemäß Anschlussplan (Bild 2) an-
schließen. Leiterquerschnitte beachten (Bild 3).
￭
Optional den Eingang ECO-Betrieb Ø über einen Schaltkontakt einer Zentraluhr (8) be-
schalten.
Liegen 230 V am Eingang an, wird die eingestellte Soll-Temperatur, ausschließlich im
Heizbetrieb, um 4 °C reduziert.
￭
Optional den Eingang Kühlen C über einen Schaltkontakt der Heizungsanlage (9) be-
schalten.
Liegen 230 V am Eingang C an, ist der Kühlbetrieb aktiv. Werden die 230 V abgeschaltet,
schaltet das Gerät automatisch in den Heizbetrieb.
Nach jedem Umschalten leuchtet die LED für 10 Sekunden in der Farbe der aktuellen Be-
triebsart.
￭
Gerät in Gerätedose montieren, Anschlussklemmen müssen unten liegen.
￭
Rahmen, Zentralplatte und Bedienknopf aufstecken.
￭
Netzspannung einschalten.
Das Gerät kalibriert sich innerhalb der ersten 90 Minuten. Regelabweichungen sind in die-
sem Zeitraum möglich.
82404003
J0082404003

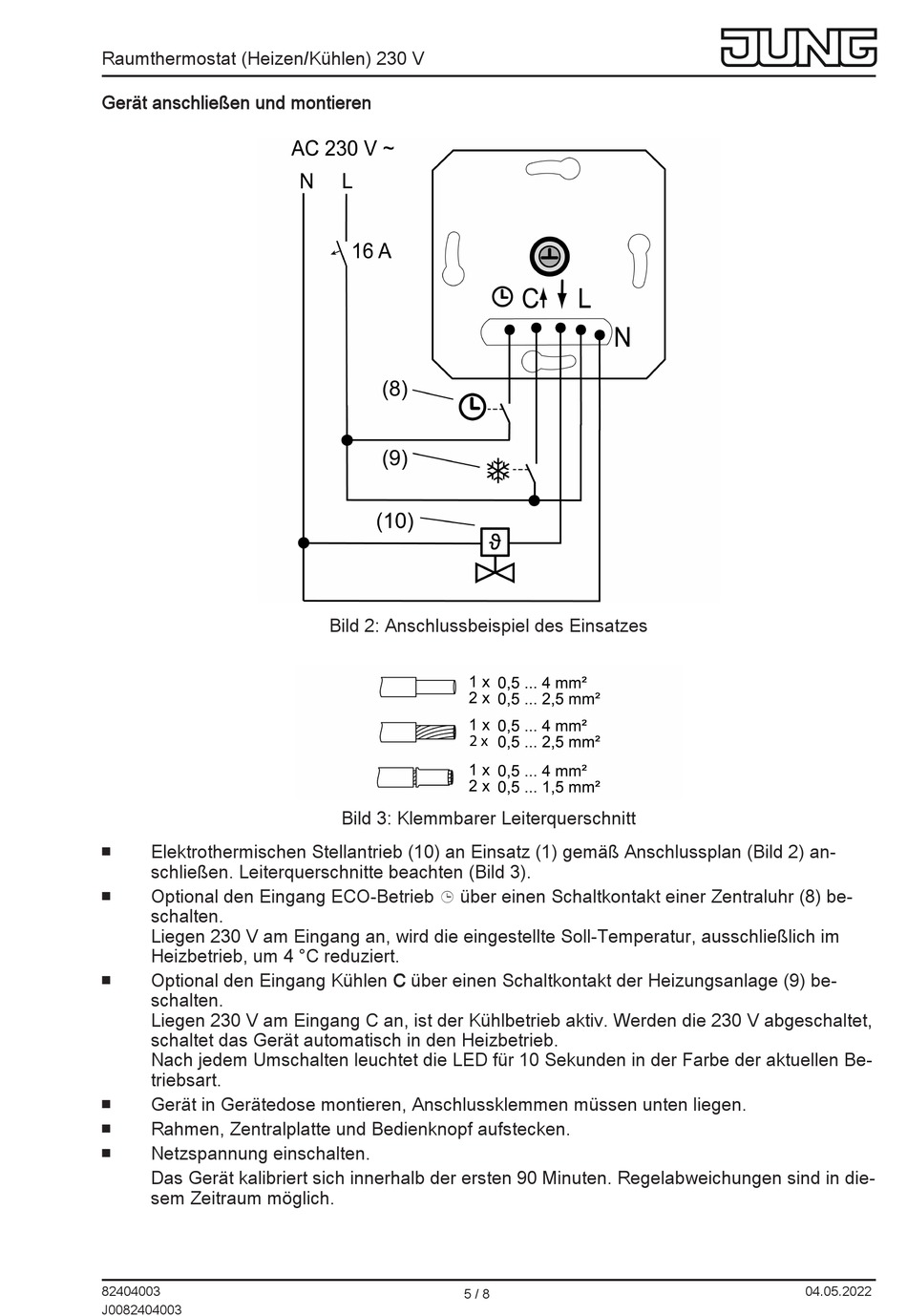

Bild 2: Anschlussbeispiel des Einsatzes
