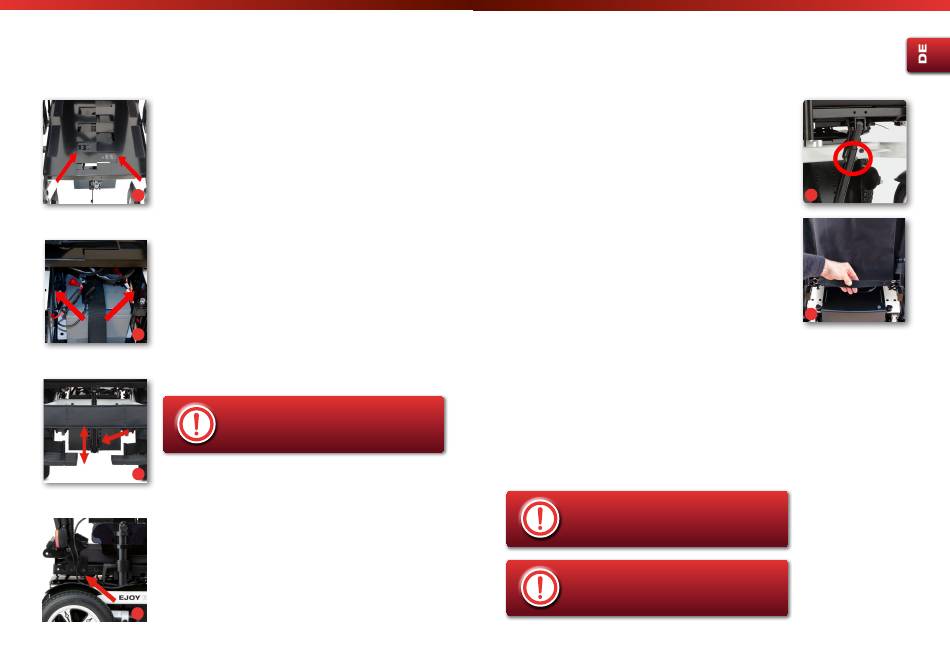

• Sie verstellen zunächst eine Sitzhälfte (links oder rechts) und erst im
Anschluss die andere. Achten Sie beim Verschieben der Sitzhälften
darauf, daß die Hülse auf dem Schiebegriff (Abb. 9) während des
Vorgangs nicht verkantet, ggf. die Hülse etwas drehen damit sich
die Rohre des Schiebegriffes wieder lösen. Stellen Sie für beide
Seiten das gleiche Maß ein.
• Verschieben Sie zunächst nur eine Sitzhälfte auf die gewünschte
12.
Breite, wobei Sie die Zahlenskala auf der Sitzfläche zur Orientierung
verwenden können (Abb. 12).
• Ziehen Sie dann für diese Seite die Befestigungsschrauben unter
dem Sitz vorne und hinten wieder fest an.
• Danach verschieben Sie die andere Sitzhälfte auf die gewünschte
Breite.
• Befestigen Sie auch hier wieder die Schrauben unter dem Sitz und
dann die Schrauben der Hülse am Schiebegriff. Verwenden Sie
hierzu Schraubensicherungsflüssigkeit mittlerer Festigkeit.
• Sie können die Klettverbindungen der Rückenlehne wieder straff
13.
ziehen (Abb. 9) und alle weiteren Anbauteile wieder befestigen.
• Anschließend sollten Sie ein neues angepasstes Sitzkissen und
Rückenpolster verwenden.
Sitzhöhe
14.
Zur Einstellung der Sitzhöhe lösen Sie die Schrauben an den Halte-
rungen rechts und links und stellen die gewünschte Sitzhöhe ein. Zur
Sicherung der Schrauben verwenden Sie bitte Schaubensicherungsflüs-
sigkeit mittlerer Festigkeit. (Abb. 13/14).
Sitztiefe
• Die Sitztiefe lässt sich verstellen.
• Zur Anpassung der Sitztiefe lösen Sie die Befestigungen der Rücken-
lehne, schieben Sie diese nach vorn oder hinten und ziehen Sie die
15. Schrauben wieder fest an (Abb. 15).
18 18
Achten Sie darauf, dass beide Sitzhälften gleichmäßig
verstellt sind.
Elektrorollstuhl |

Sitzwinkel - mechanisch

Diese Beschreibung gilt nur, wenn Sie eine Konfiguration mit mecha-
nisch einstellbarem Sitzwinkel haben.
• Die Grundeinstellung des Sitzwinkels ist 0° nach hinten.
• Der Sitzwinkel kann in Stufen nach hinten verstellt werden.
• Lösen Sie dazu die Befestigungsschraube an dem Teleskopprofil
vorne unter dem Sitz (Abb. 16).
• Ziehen Sie die Schrauben heraus und stellen Sie den gewünschten
Sitzwinkel ein.
• Stecken Sie die Schrauben in die nächst mögliche Position und
ziehen Sie diese wieder fest an. Verwenden Sie hierzu Schrauben-
sicherungsflüssigkeit mittlerer Festigkeit.
Rückenwinkel - mechanisch
Diese Beschreibung gilt nur, wenn Sie eine Konfiguration mit mecha-
nisch verstellbarem Rückenwinkel haben.
• Der Winkel der Rückenlehne Ihres Elektrorollstuhls lässt sich einfach
verstellen. Außerdem haben Sie die Möglichkeit, die Rückenlehne
komplett nach vorn umzuklappen.
• Um die Rückenlehene umzuklappen, ziehen Sie die Arretierstifte
mit Zugband an der Rückenlehne und klappen Sie die Rückenlehne
dann um (Abb. 17 ).
• Für die Einstellung des gewünschten Rückenwinkels ziehen Sie das
Zugband nach hinten. Halten Sie dabei die Rückenlehne mit der
anderen Hand fest.
• Stellen Sie den gewünschten Rückenwinkel ein. Nach dem Loslassen
des Seilzugs rasten die Bolzen in den Bohrungen ein.
Achten Sie darauf, dass beide Bolzen, rechts und
links, vollständig eingerastet sind.
Bitte beachten Sie, daß nach diesen Einstellungen
sich die Kippstabilität verschlechtern kann.
