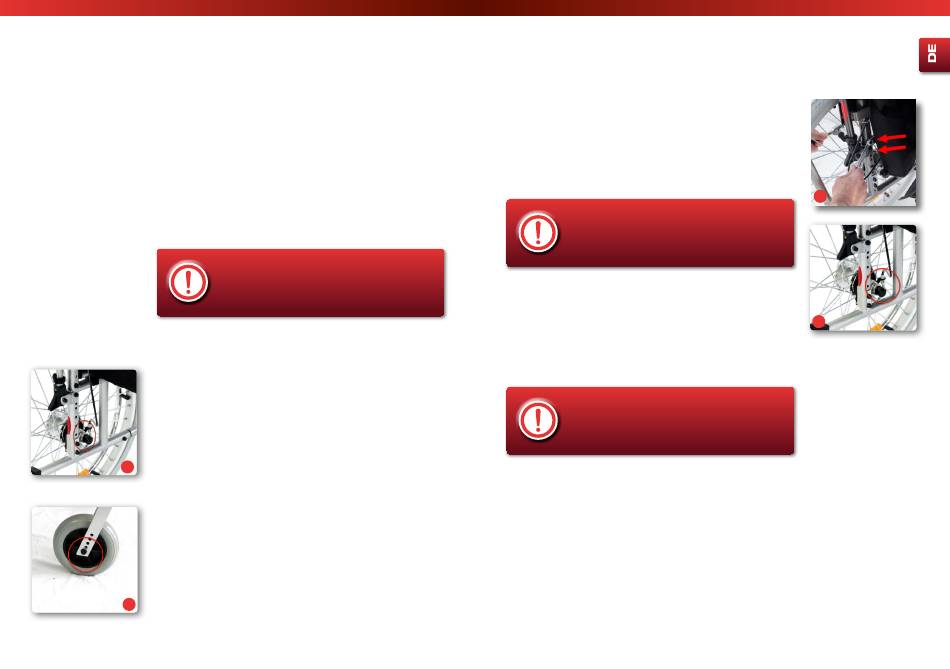

B+B Econ XXL Bedienungsanleitung Seite 12

Econ XXL
| XXL-Rollstuhl
Generell!
Einstellungen am Bremssystem sollten nur vom autorisierten Fachhändler
durchgeführt werden!
4.6. Sitzhöhe
Die Sitzhöhe kann in 5 Positionen an die Anforderungen des Benutzers
angepasst werden. Antriebsrad und Lenkrad müssen jeweils in der
gleichen Höhe verändert werden.
Einstellungen der Sitzhöhe können die Stabilität Ihres
Rollstuhls beeinflussen, eine geringere Sitzhöhe wirkt
sich positiv auf die Stabilität aus.
Antriebsrad
•
Entfernen Sie zunächst die Hinterräder, um die Einstellungen zu
erleichtern.
•
Lösen Sie die Schrauben am Adapter (Inbus, SW 4 und Ringschlüssel
SW 10), (Abb. 26), und ziehen Sie sie komplett heraus.
•
Stecken Sie die Schrauben wieder in den Adapter und ziehen Sie die
Schrauben wieder fest an.
•
Anschließend müssen die Feststellbremsen neu eingestellt werden!
26.
Lenkrad
•
Lösen Sie die Achse (Inbus, SW 4), (Abb. 27), und nehmen Sie sie
komplett heraus.
•
Positionieren Sie das Lenkrad in der Position der gewünschten
Sitzhöhe.
•
Stecken Sie die Achse wieder in die Lenkgabel und ziehen sie wieder
fest an.
27.
4.7. Sitzwinkel
Ihr Rollstuhl wird werksseitig mit einem Sitzwinkel von +4,6° geliefert.
Der Sitzwinkel darf maximal bis +0,5° verstellt werden. Auf keinen Fall
darf der Sitzwinkel mehr als +4,6° betragen, Unfallgefahr. Wenden Sie
sich für die Einstellung des Sitzwinkels bitte an Ihren Fachhändler.
Der Sitzwinkel darf in keinem Fall mehr als vom
Standardlieferzustand von +4,6° weiter nach hinten
geneigt werden - Unfallgefahr - . Wenden Sie sich für
Einstellungen bitte an Ihrem Fachhändler.
4.8. Rückenhöhe
Die Rückenhöhe kann in 5 Positionen an die Anforderungen des Benutzers
angepasst werden. Entfernen Sie die Schrauben am unteren Teil des
Rückenrohrs und stellen Sie die Rückenhöhe auf das gewünschte Maß
ein (Abb. 28).
Einstellungen der Rückenhöhe können die Stabilität
Ihres Rollstuhls beeinflussen, eine geringere
Rückenhöhe wirkt sich positiv auf die Stabilität aus.
4.9. Räder und Bereifung
Die Speichenräder sind mit einer Maschinenschraube (M15) fest am
Fahrgestell verschaubt (Abb. 29).
Antriebsräder
Auf Ihren Econ XXL wird serienmäßig PU-Bereifung (pannensicher, ohne
Ventil) der Größe 24"x 1,75" montiert. Bei Verschleiß oder Defekt ist der
autorisierte Fachhandel mit der Instandsetzung zu beauftragen.
Bischoff & Bischoff GmbH | 2024-02-08 Revision: 2
Econ XXL
XXL-Rollstuhl |
28.
29.
23
