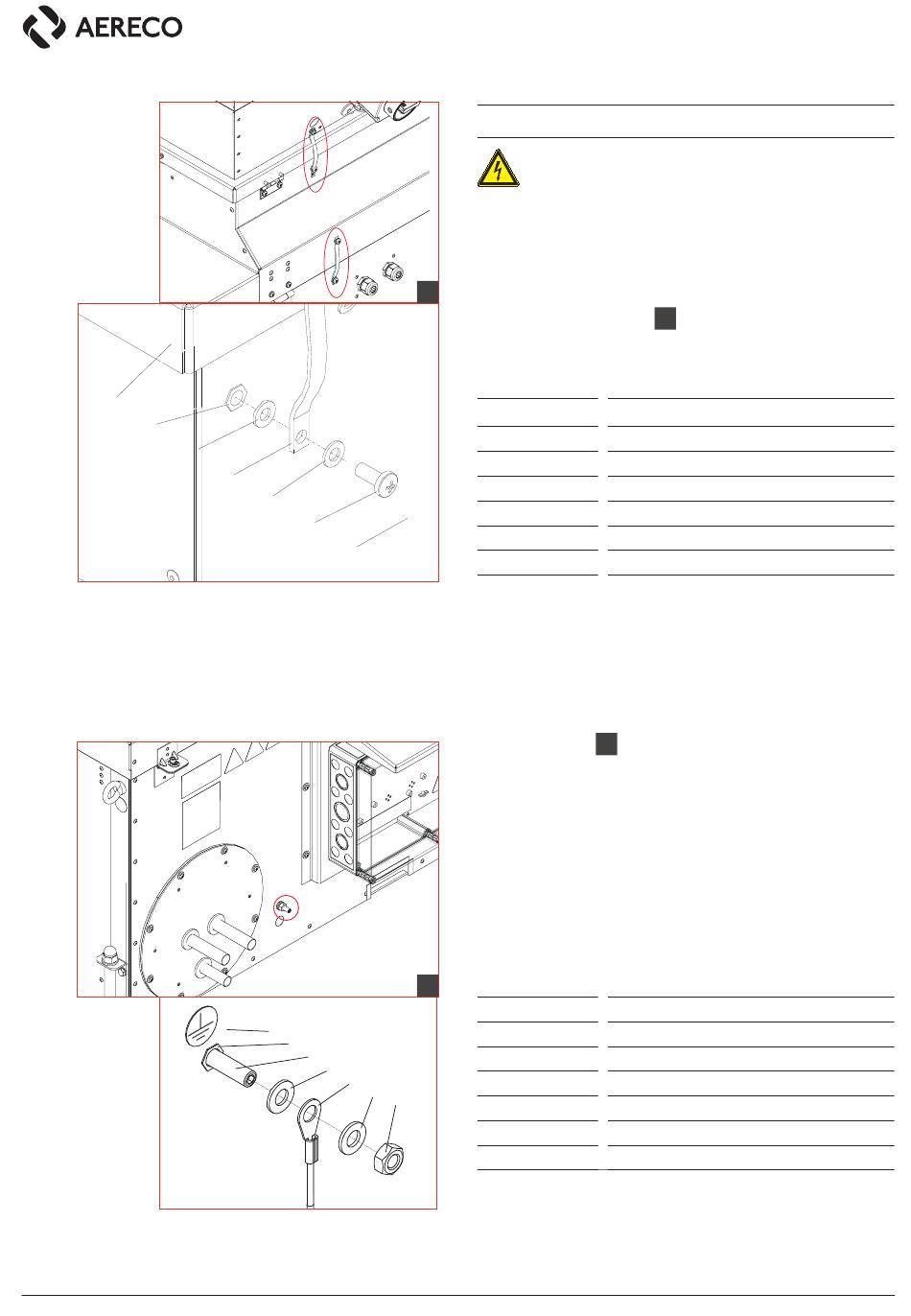

7.5. HERSTELLEN DES POTENTIALAUSGLEICHS
Gefahr! Die Inbetriebnahme des Dachlüftungsgerätes
ohne fachgerechten Anschluss des Potentialausgleichs
ist nicht zulässig. Es besteht Lebensgefahr durch
Stromschlag auch im ausgeschaltetem Zustand. Die
Prüfung und Wartung vor Ort darf ausschließlich durch
eine autorisierte Elektrofachkraft erfolgen.
29
Alle Abluftwärmenutzungsmodule besitzen eine
Potentialausgleichsverbindung
Dachlüftungsgerät.
Positionsnummer
1
2
3
4
5
6
7
Der Anschlusspunkt
des Schutzpotentialausgleichs befindet sich am Korpus des
Abluftwärmenutzungsmoduls.
Er besteht aus einem Bolzen mit Gewinde M8, erforderlichen Kontakt-
und Unterlegscheiben sowie einer Mutter M8.
Der Anschlusspunkt ist für eine bauseitige Kabelöse Durchmesser 8 mm
ausgelegt.
· Potentialausgleich wie folgt anbringen:
Positionsnummer
30
1
2
3
4
1
5
6
7
29
zu den zugehörigen Deckel bzw.
Benennung
AWN-Gehäuse bzw. Deckel
Flachkopfschraube M8
Unterlegscheibe
Potentialausgleichsverbinder (Kupferband)
Zahnscheibe M8 (mit Kontaktverzahnung)
Einnietmutter M8
Gehäuse Dachlüftungsgerät
30
für den bauseitigen Anschluss
Benennung
Sechskantmutter M8
Unterlegscheibe
Kabelöse 8mm (bauseits)
Zahnscheibe M8 (mit Kontaktverzahnung)
Gewindestift M8x40
Einnietmutter M8
Gehäuse AWN
