00700.95100.0004K
1
2
1
1
10
DE
Zulässige Fluide für den Betrieb der AWN Basic:
Propylenglykol oder Ethylenglykol in Konzentrationen
zwischen 10 und 50 % Die technischen Daten beziehen
sich auf den Betrieb mit 35% ETHYLEN-Glykol. Bei anderen
Frostschutzmitteln oder Konzentrationen sind geringfügige
Abweichungen der Leistungsdaten zu erwarten. Hinsichtlich
des Frostschutzes und der möglichen Minimaltemperatur
des Wasser-Glykolkreislaufes sind die Angaben des
Herstellers des Konzentrats bzw. der Fertigmischung als
maßgebend zu beachten.

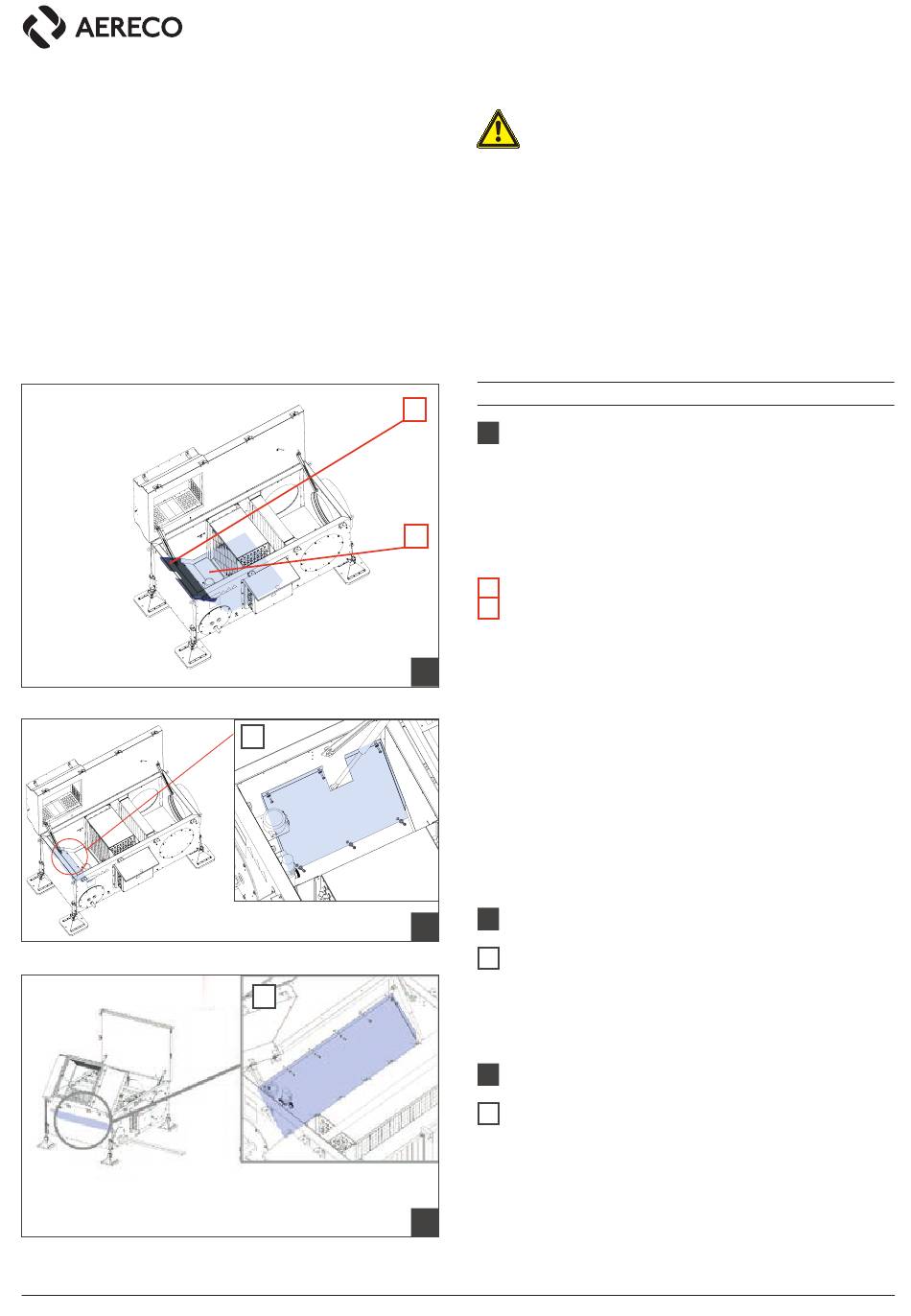

6.4.4. KONDENSATWANNE MIT ABTROPFBLECH
8
Das Auffangvolumen der Kondensatwanne mit Abtropfblech
entspricht dem Fassungsvermögen des verbauten
Wärmetauschers sowie dem internen Rohrsystem des
Abluftwärmenutzungsmoduls. Für Revisionszwecke lässt sich
das Abtropfblech von der Kondensatwanne trennen, um den
Zugang zu darunter befindlichen Bauteilkomponenten zu
ermöglichen.
1
Abtropfblech
2
Kondensatwanne
Demontage des Abtropfblechs:
· Öffnen Sie den Deckel des Abluftwärmenutzungsmoduls.
8
· Lösen Sie die Befestigungsschrauben des Abtropfbleches.
· Entnehmen Sie das Abtropfblech.
Montage des Abtropfblechs:
· Legen Sie das Abtropfblech an die entsprechende Position im
Abluftwärmenutzungsmodul.
· Ziehen Sie die Befestigungsschrauben des Abtropfbleches an
· Nach Beendigung aller Montage- oder Wartungsarbeiten,
verschließen sie den Deckel des Abluftwärmenutzungsmoduls
9
AWN DV-A40 Basic 101
9
1
6 x Schraube M5 x 16
6 x Fächerscheibe M5
10
AWN DV-A50 / A70 Basic 101
1
12 x Schraube M5 x 16
12 x Fächerscheibe M5
16 / 52
