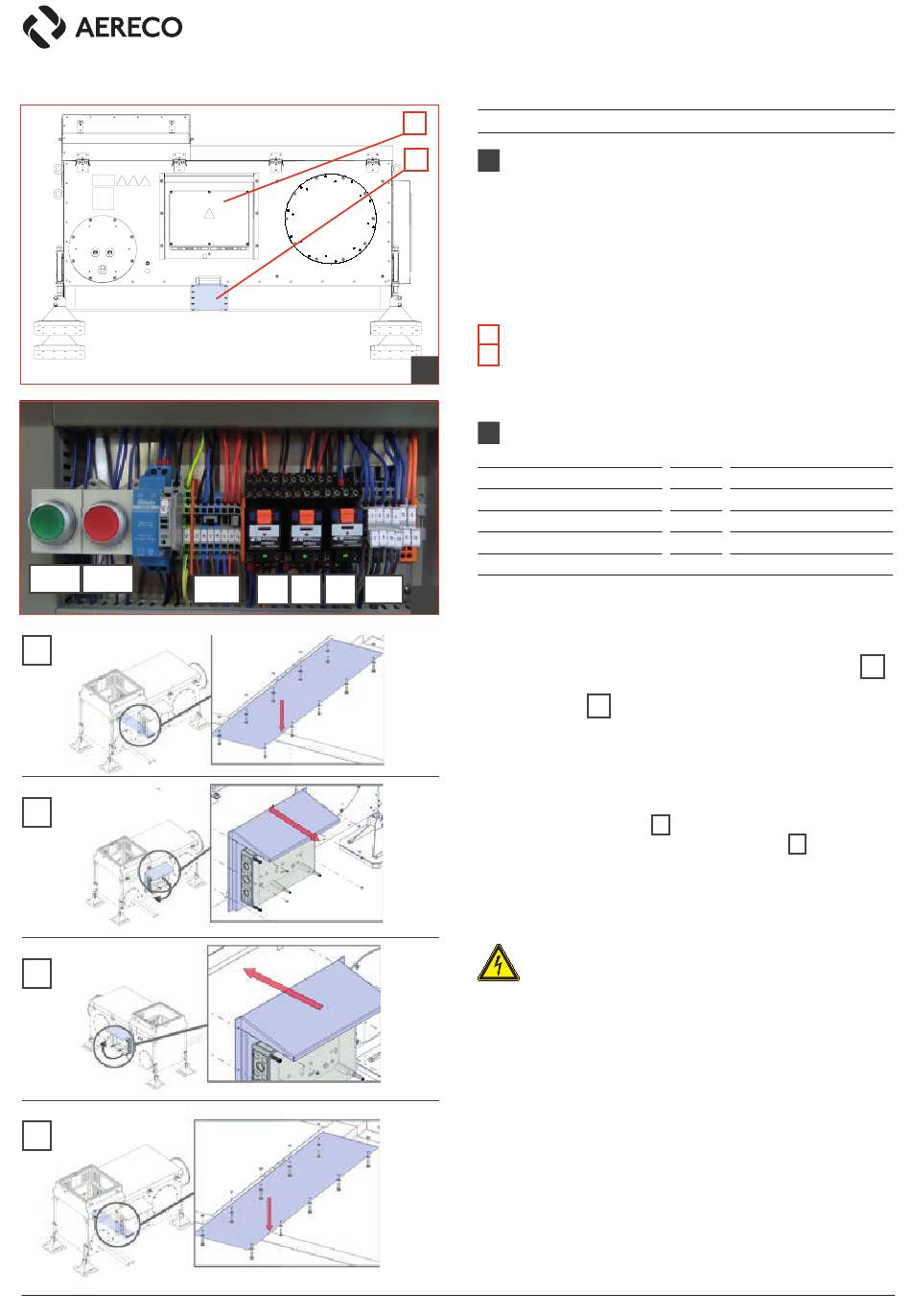

6.4.10. STEUEREINHEIT
2
18
Die Steuereinheit des Abluftwärmenutzungsmoduls zeigt durch
optische Signale den Status des Differenzdruckschalters,
der Filterüberwachung und des Fluid-Druckschalters an.
Dies kann optional auch über einen Direktanschluss an
ein Überwachungs- und Meldesystem an den zuständigen
Havariedienst erfolgen. Ein zentraler Kabelkanal
ermöglicht die Montage der Steuereinheit beidseitig am
Abluftwärmenutzungsmodul.
1
Steuereinheit
2
Kabelkanal
18
19
Bezeichnung
P1 / S1 (grüner Leuchtmelder) Taster
P2 / S2 (roter Leuchtmelder) Taster
K1 ( grüne LED)
K2 (grüne LED)
K3 (grüne LED)
19
Wechsel der Anschlussseite der Steuereinheit:
· Lösen Sie die Halteschrauben am Abdeckblech des Kabelkanals an der
Unterseite des Abluftwärmenutzungsmoduls und heben dieses ab
· Lösen Sie die Halteschrauben des Haltebleches der Steuereinheit und
heben dieses ab
· Führen Sie das Halteblech der Steuereinheit unter dem
Abluftwärmenutzungsmodul hindurch.
· Richten Sie das Halteblech der Steuereinheit mit der Auflagefläche zum
Abluftwärmenutzungsmodul aus.
· Verschrauben Sie das Halteblech der Steuereinheit mit dem
Abluftwärmenutzungsmodul
· Verschrauben Sie das Abdeckblech des Kabelkanals
Achten Sie darauf, dass Kabel nicht geknickt oder eingeklemmt werden
und die Lasche des Abdeckblechs in den Kabelkanal zeigt um ihn zu
verschließen.
Vorsicht Netzspannung!
Bei Servicearbeiten am Gerät ist die Stromversorgung zu
unterbrechen. Zuwiderhandlungen können Verletzungen
oder Tod zufolge haben.
Signal
Ein
Normalbetrieb / Mediumdruck ok
Aus
Rauchmelder ok
Ein
Differenzdruck ok
Ein
Unterdruck Ansaugraum ok
Ein
Rauchmelder ok
2
.
3
.
