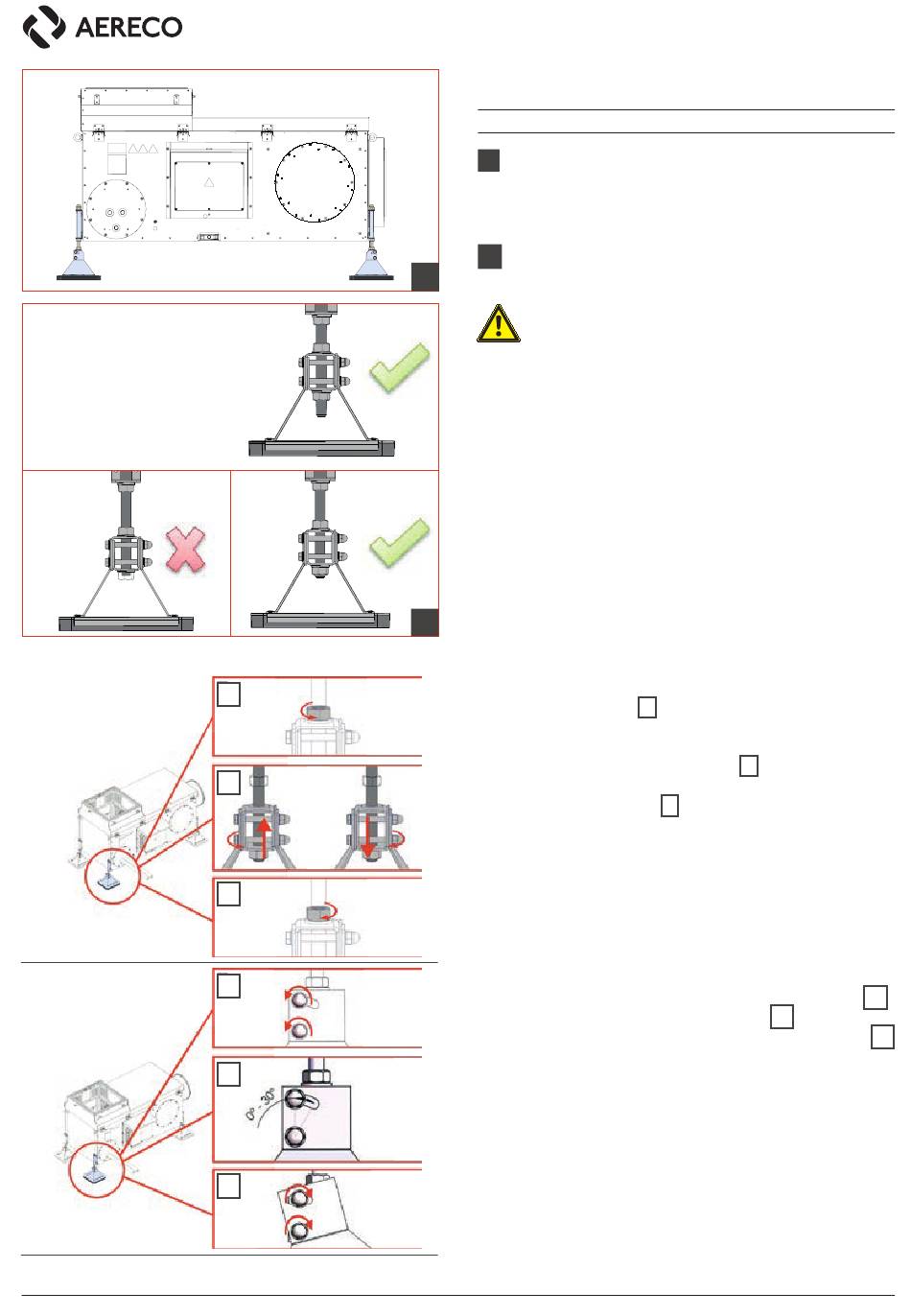

6.4.11. STANDFUSS
20
Das Abluftwärmenutzungsmodul wird mit höhen- und
winkelverstellbaren Standfüßen ausgeliefert. Die Standfüße
sind mit Gummibelägen zur Dämpfung und Aufstellung auf
empfindliche Oberflächen ausgerüstet.
21
20
Es ist nicht zulässig das Abluftwärmenutzungsmodul so
weit anzuheben, dass das Bolzenende in der unteren
Mutter des Standfußes zurück steht.
21
Höhenverstellung des Standfußes:
· Lösen Sie die Mutter M12
· Drehen Sie den Standfuß im Uhrzeigersinn um das
Abluftwärmenutzungsmodul abzusenken, gegen den Uhrzeigersinn um
das Abluftwärmenutzungsmodul anzuheben
Der höhenverstellbare Bereich des Standfußes beträgt 80 mm.
· Ziehen Sie die Mutter M12 an
Winkelverstellung des Standfußes:
· Lockern Sie die Schrauben mit Hutmutter an der Winkelverstellung
· Stellen Sie einen Winkel zwischen 0° und 30° ein
· Ziehen Sie die Schrauben mit Hutmuttern an der Winkelverstellung an
1
.
2
.
3
.
5
.
26 / 52
