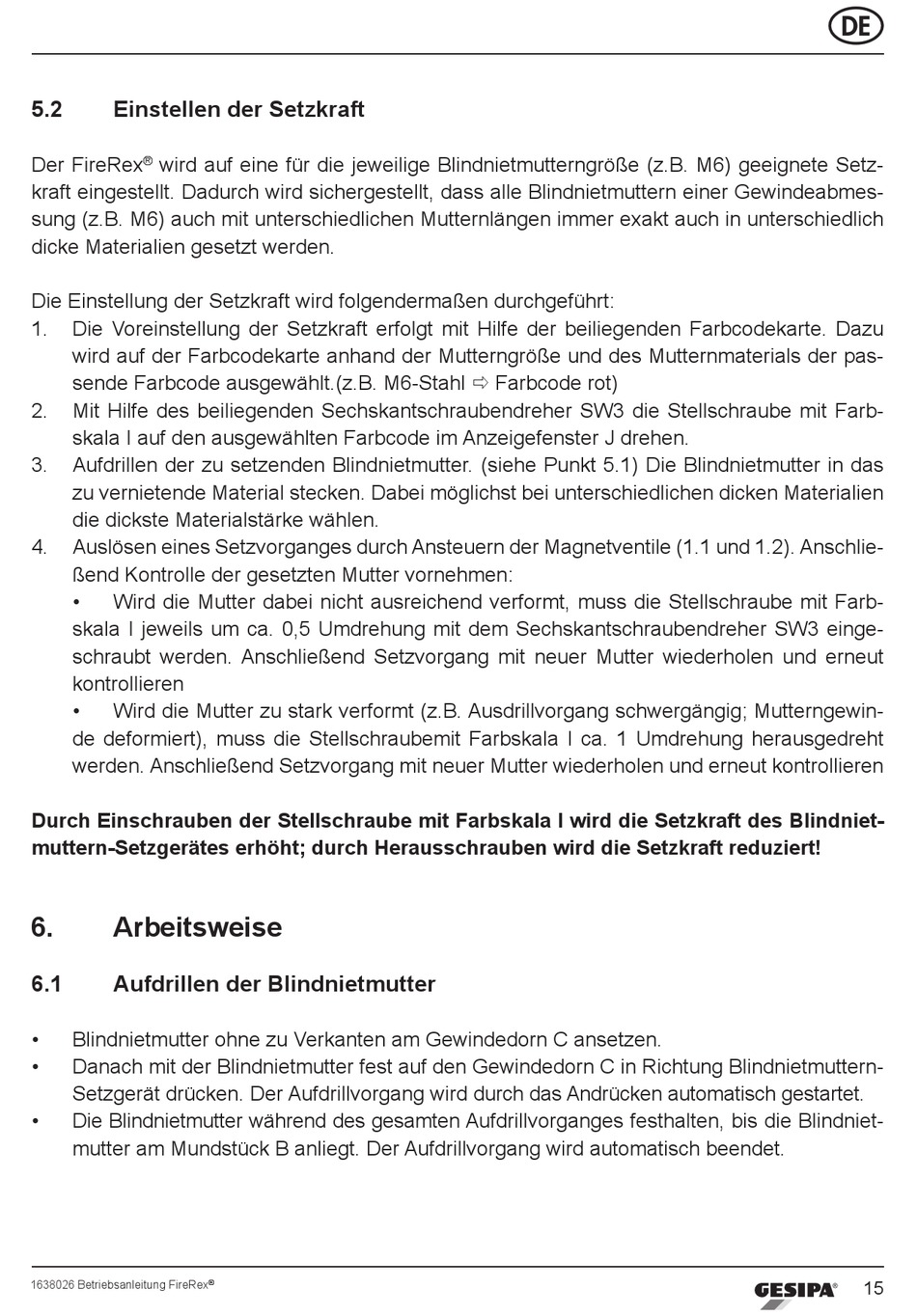

5.2
Einstellen der Setzkraft
Der FireRex
wird auf eine für die jeweilige Blindnietmutterngröße (z.B. M6) geeignete Setz-
®
kraft eingestellt. Dadurch wird sichergestellt, dass alle Blindnietmuttern einer Gewindeabmes-
sung (z.B. M6) auch mit unterschiedlichen Mutternlängen immer exakt auch in unterschiedlich
dicke Materialien gesetzt werden.
Die Einstellung der Setzkraft wird folgendermaßen durchgeführt:
1.
Die Voreinstellung der Setzkraft erfolgt mit Hilfe der beiliegenden Farbcodekarte. Dazu
wird auf der Farbcodekarte anhand der Mutterngröße und des Mutternmaterials der pas-
sende Farbcode ausgewählt.(z.B. M6-Stahl Farbcode rot)
2.
Mit Hilfe des beiliegenden Sechskantschraubendreher SW3 die Stellschraube mit Farb-
skala I auf den ausgewählten Farbcode im Anzeigefenster J drehen.
3.
Aufdrillen der zu setzenden Blindnietmutter. (siehe Punkt 5.1) Die Blindnietmutter in das
zu vernietende Material stecken. Dabei möglichst bei unterschiedlichen dicken Materialien
die dickste Materialstärke wählen.
4.
Auslösen eines Setzvorganges durch Ansteuern der Magnetventile (1.1 und 1.2). Anschlie-
ßend Kontrolle der gesetzten Mutter vornehmen:
•
Wird die Mutter dabei nicht ausreichend verformt, muss die Stellschraube mit Farb-
skala I jeweils um ca. 0,5 Umdrehung mit dem Sechskantschraubendreher SW3 einge-
schraubt werden. Anschließend Setzvorgang mit neuer Mutter wiederholen und erneut
kontrollieren
•
Wird die Mutter zu stark verformt (z.B. Ausdrillvorgang schwergängig; Mutterngewin-
de deformiert), muss die Stellschraubemit Farbskala I ca. 1 Umdrehung herausgedreht
werden. Anschließend Setzvorgang mit neuer Mutter wiederholen und erneut kontrollieren
Durch Einschrauben der Stellschraube mit Farbskala I wird die Setzkraft des Blindniet-
muttern-Setzgerätes erhöht; durch Herausschrauben wird die Setzkraft reduziert!
6.
Arbeitsweise
6.1
Aufdrillen der Blindnietmutter
•
Blindnietmutter ohne zu Verkanten am Gewindedorn C ansetzen.
•
Danach mit der Blindnietmutter fest auf den Gewindedorn C in Richtung Blindnietmuttern-
Setzgerät drücken. Der Aufdrillvorgang wird durch das Andrücken automatisch gestartet.
•
Die Blindnietmutter während des gesamten Aufdrillvorganges festhalten, bis die Blindniet-
mutter am Mundstück B anliegt. Der Aufdrillvorgang wird automatisch beendet.
1638026 Betriebsanleitung FireRex
®
DE
15
