Inhaltsverzeichnis 1. Bestimmungsgemäße Verwendung ..............2. Sicherheitshinweise ..................... 3. Arbeitsbereiche ...................... 4. Technische Daten ....................5. Ausrüstung/Zubehör .................... 6. Mundstücks-Zuordnung ..................10 7. Inbetriebnahme 7.1 Auffangbehälter aufsetzen ................11 7.2 Auswahl und Wechsel des Mundstückes ............11 7.3 Setzen eines Blindnietes ................. 11 7.4 Ansaugen und Halten eines Blindnietes ............
Seite 7: Bestimmungsgemäße Verwendung
Zulässigen Betriebsdruck nicht überschreiten. • Beim Ablegen das Blindnietsetzgerät gegen Herunterfallen sichern. • Reparaturen sind nur durch eine geeignete Fachkraft auszuführen. Im Zweifelsfalle ist das Nietgerät unzerlegt an den Lieferer oder GESIPA einzusenden. ® • Entsorgung des Hydraulik-Altöls nach den geltenden Umweltvorschriften durchführen.
Seite 8: Technische Daten
Technische Daten Gerätetyp TAURUS TAURUS TAURUS TAURUS ® ® ® ® Gewicht (kg) Betriebsdruck (bar) Gerätehub (mm) Schlauchanschluss Ø (1/4“) (mm) Volumen Auffangbehälter (Restdorne) ca. 100 bis 200 je nach Größe Luftverbrauch (NI/Niet) ca. 1,0 ca. 2,3 ca. 4,8 ca. 4,8 Setzkraft bei 5 bar 4.200 9.000...
Seite 9: Mundstücks-Zuordnung
Mundstücks-Zuordnung Niet Ø (mm) Niet-Werkstoff Mundstück Artikel-Nr. Alu/Stahl, Alu/Niro 17/18 143 4976 Stahl/Stahl; Edelstahl, Alu/ 17/20 143 4994 Stahl, Alu/Niro CAP-Alu, CAP-Cu, PG-Alu/ 17/20 143 4994 Stahl, PG-Cu/Niro, PG-Alu/Niro Alu/Stahl, Stahl/Stahl, Edel- 17/22 143 5018 stahl Alu/Stahl, Alu/Niro, CAP-Alu/ 17/24 143 4955 Stahl, CAP-Alu/Niro Stahl/Stahl, PG-Alu/Stahl, PG-...
Seite 10: Inbetriebnahme
Inbetriebnahme Vor Inbetriebnahme Betriebsanleitung sowie Sicherheitshinweise lesen, beachten (!) und sorgfältig aufbewahren. Druckluftnetzanschluss zum Blindnietsetzgerät durch Fachkraft ordnungsgemäß herstellen lassen. Auffangbehälter aufsetzen Auffangbehälter (Nr. 36) für Restdorne bis zum Anschlag (durch Rechtsdrehung) aufschrau- ben. Auswahl und Wechsel des Mundstückes Achtung! Immer das der Blindnietgröße entsprechende Mundstück einsetzen. (Auswahl nach Tabelle gemäß...
Seite 11: Ansaugen Und Halten Eines Blindnietes
Ansaugen und Halten eines Blindnietes Diese Funktion dient dazu, den Blindniet im Mundstück des Blindnietsetzgerätes zu halten, wenn senkrecht nach unten genietet werden soll. • Steuerschieber (Nr. 39) im Blindnietsetzgerätekopf mittels Stift (z.B. Nietdorn) nach links oder rechts bis zum Anschlag schieben. •...
Seite 12: Futterbacken Wechseln
• Öl-Nachfüllschraube (Nr. 12) festziehen. • Stahlhülse (Nr. 2) aufschrauben. Eine regelmäßige Wartung verlängert die Nutzungsdauer Ihrer hochwertigen GESIPA ® Geräte und sollte spätestens alle 2 Jahre durch eine autorisierte Werkstatt oder den GESIPA Service durchgeführt werden. Bei intensiver Nutzung der Geräte wird eine ®...
Seite 13: Lagerung
Garantiezeit sind nur von fachkundigem Personal auszuführen. Nichtbeachtung von Montage- und Einstellvorschriften als auch nicht-fachkundiger Umgang können zu schwerwiegenden Schäden am Blindnietsetzgerät führen. Im Zweifelsfall ist das Blindnietsetzgerät an den Lieferer oder GESIPA einzusenden. ® 10. Behebung von Störungen 10.1 Blindniet wird nicht gesetzt...
Seite 14: Garantie
Behandlung zurückzuführen sind, werden von der Garantie ausge- schlossen. Schäden, die durch Material- oder Herstellungsfehler entstanden sind, werden unentgeltlich durch Ersatz oder Reparatur beseitigt. Beanstandungen können nur anerkannt werden, wenn das Blindnietsetzgerät unzerlegt an den Lieferer oder GESIPA gesandt wird. ®...
Seite 166 Το ειδικό σας κατάστημα Ihr Fachhändler Deres forhandler Your dealer Leverantör Az Ön szaküzlete Cachet du revendeur Wasz dystrybutor Deres forhandler 经销商 Proveedor Jälleenmyyjä Ваш дилер Rivenditore autorizzato O vosso distribuidor Uw vakhandelaar Váš prodejce...

Diese Anleitung auch für:

Taurus 2 Taurus 3 Taurus 4

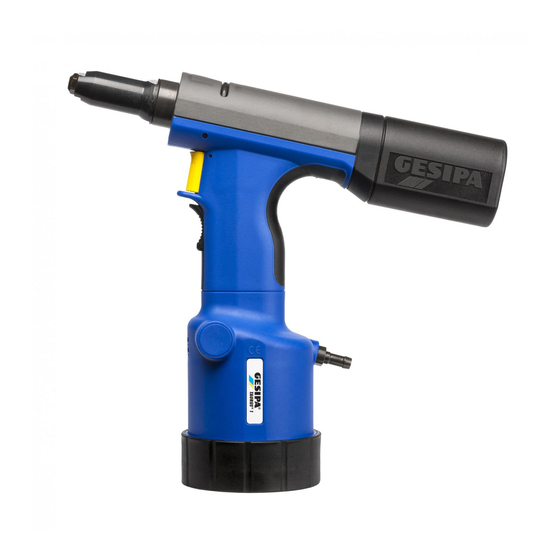

Gesipa TAURUS 1 Betriebsanleitung
