Betriebsanleitung
3.3 Anschluss der Zuleitung
Die Zuleitung des Straßensensors wird im Schaltschrank mit der Stromversorgung und
dem Bussystem, z.B. des ISOCON-UMB, verbunden.
Die Schirmung des Anschlusskabels MUSS im Schaltschrank auf Erde gelegt
werden!
Anschlussbelegung der Zuleitung des Straßensensors:
braun
positive Versorgungsspannung
weiß
negative Versorgungsspannung
grün
RS485_A
gelb
RS485_B
Achtung!
Ein Vertauschen der Anschlüsse führt zur Zerstörung des
Straßensensors!

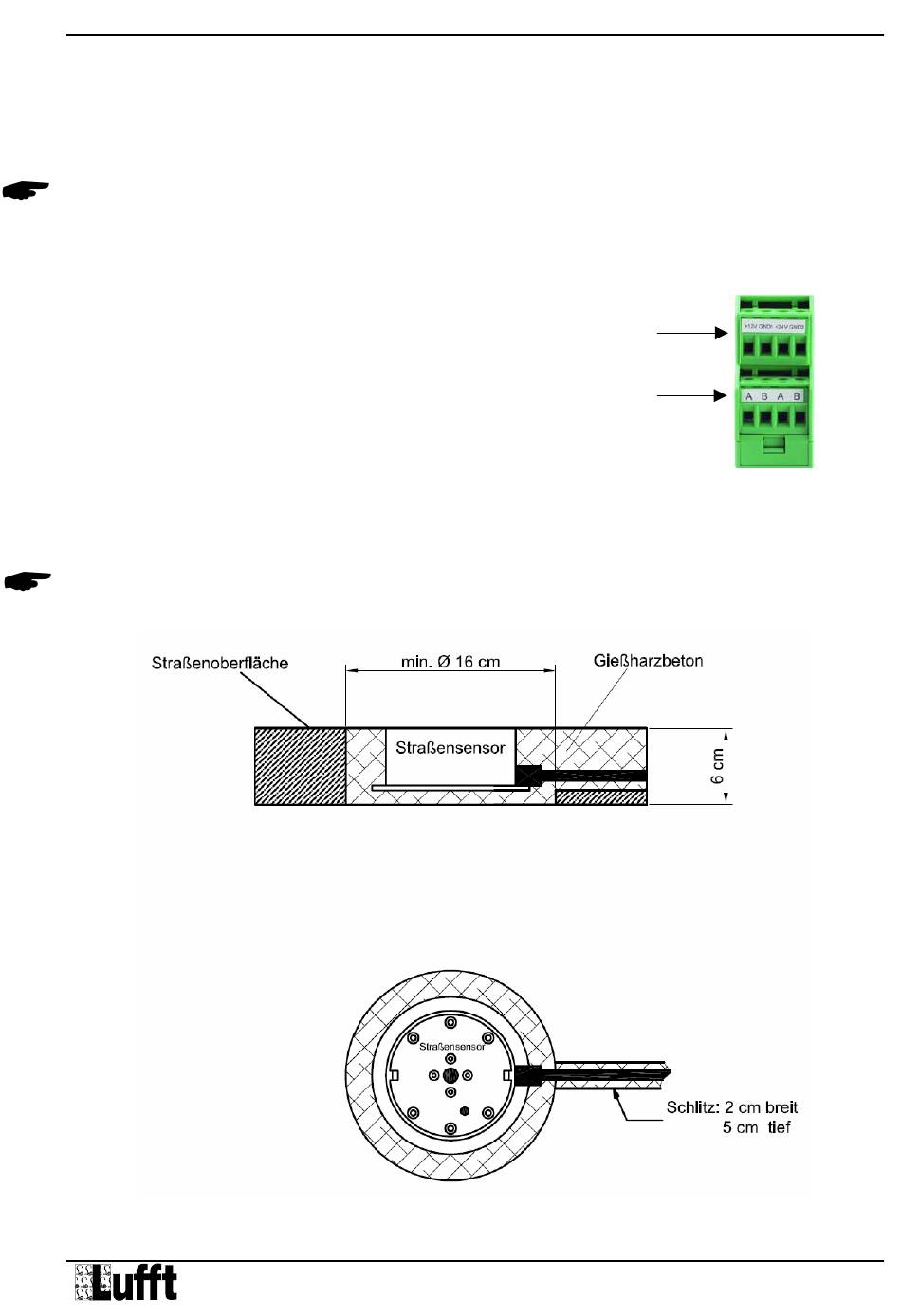

Abb. 2: ARS31 Einbau in die Straße
G. Lufft Mess- und Regeltechnik GmbH, Fellbach, Germany
Sensor-Spannungsausgang 24 V
ARS31-Sensor-Schnittstelle
Abb. 1: Anschluss ISOCON-UMB
ARS31-UMB
6
