1.3 A
NSCHLÜSSE
Eingang/Ausgang SERIAL 1 (Amphenol, 6-polig)
1
Serial 1 RS232 TX (Ausgang)
2
Serial 1 SYNC IN (Eingang)
3
Serial 1 RS485+
4
Serial 1 RS485-
5
Serial 1 GND (Kabelmantel)
6
Serial 1 RS232 RX (Eingang)
Eingang/Ausgang SERIAL 2 (Amphenol, 6-polig)
1
Serial 2 RS232 TX (Ausgang)
2
Serial 2 SYNC OUT (Ausgang)
3
Serial 2 RS485+
4
Serial 2 RS485-
5
Serial 2 GND (Kabelmantel)
6
Serial 2 RS232 RX (Eingang)
Anmerkung: Der Port „Seriale2" wird zurzeit von der internen Software nur als AUSGANG
gesteuert (für die kaskadierte Verbindung von mehreren Anzeigetafeln). Wird ein Zeitmesser oder
ein PC an diesen Port angeschlossen, werden eingehende Daten nicht empfangen.
Eingang/Ausgang START – STOP – LAP (Amphenol, 6-polig)
1
START-Signal (Eingang)
2
Geregelter Ausgang, 5V, max. 500mA (zur Stromversorgung von externen Geräten)
3
GND
4
LAP-Signal (Eingang)
5
STOP-Signal (Eingang)
6
AUX-Signal (Eingang)
Microgate
MicroTab LED Benutzerhandbuch

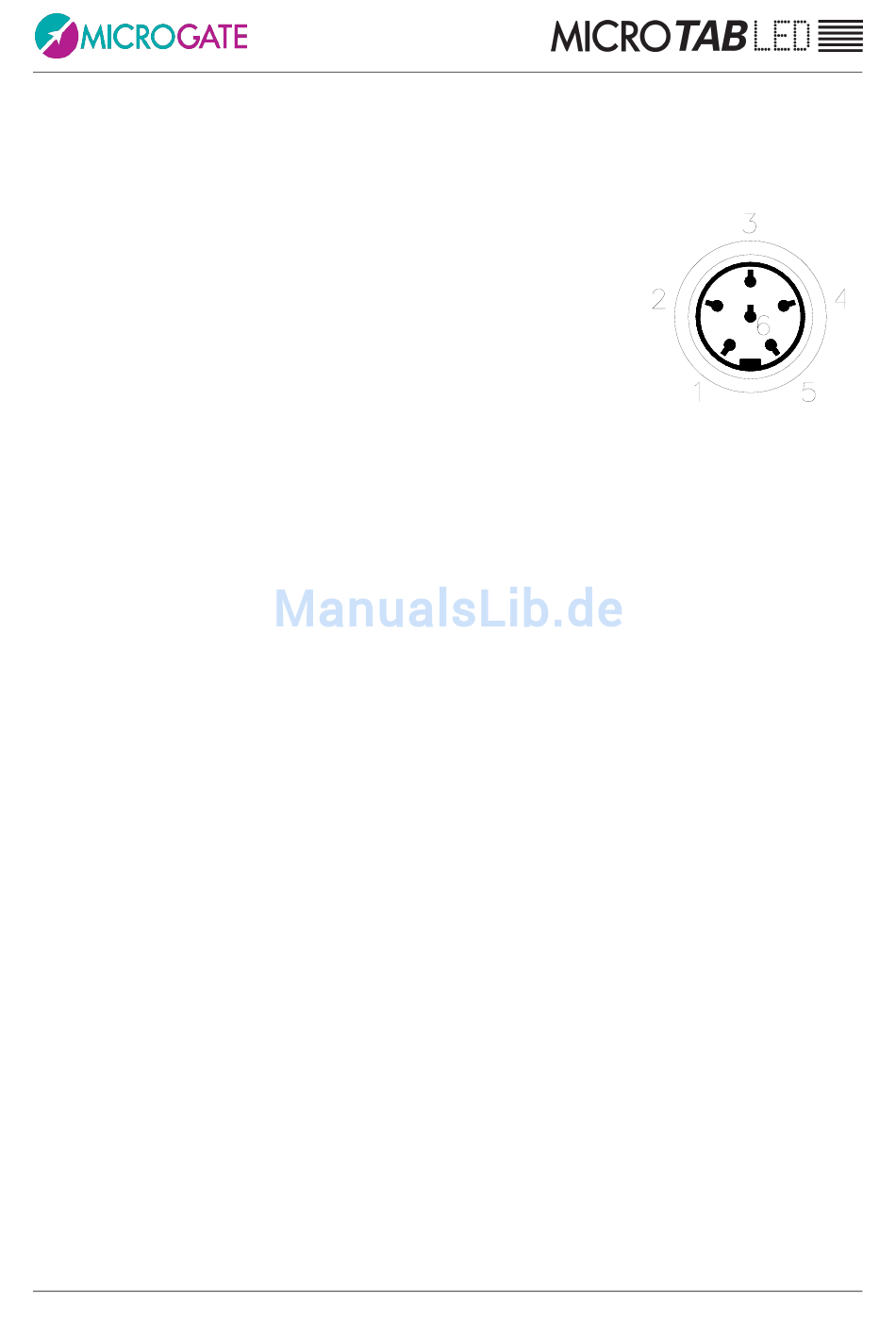

Abb. 4 – Amphenol-Anschluss 6-polig
S. 8 von 84
