4 M
ICROGATE
Die Programmbibliothek Microgate.DispBoard.Manager wurde für .NET Framework 3.5 entwickelt
und ermöglicht die Verwaltung der Pixel- und LED-basierten Anzeigetafeln von Microgate.
Die Hauptklasse lautet DisplayBoardManager und ermöglicht, nachdem sie ausgeführt wurde, den
Anzeigetafeln (über serielle Schnittstelle oder bei LED-Anzeigetafeln über Ethernet/Wi-Fi)
sämtliche zur Verfügung stehenden Befehle zu übermitteln, wobei sie als Wrapper für das bereits
bestehende serielle Protokoll fungiert. Dadurch wird das Erlernen der genauen Syntax sämtlicher
Befehle und das Achten auf Übertragungsdetails wie Kontrollsumme, Protokollbezeichner usw.
überflüssig.
Es können beide Protokolle (ALPHA und GRAPH) verwendet werden. Im ALPHA-Protokoll wird die
Zeile normalerweise mithilfe der Eigenschaft RowAddress gesetzt, während die Spalte über
einen
Parameter
WriteString(int column,string message)
Das GRAPH Protokoll ermöglicht hingegen eine auf den einzelnen Druckpunkt genaue
Positionierung über die X- und Y-Werte des Primitivs (Zeichenfolge, Datum, Uhrzeit, Laufschrift,
Bild usw.) sowie eine Änderung des Font und der Ausrichtung durch zwei Eigenschaften (Font
und Alignment). Die Ausrichtung ist die Änderung des Ursprungs des obersten Punktes auf dem
Primitiv, der entsprechend nach links, zur Mitte oder nach rechts verschoben wird. Soll eine
Zeichenfolge nach rechts ausgerichtet werden, ist der X-Punkt an den gewünschten Punkt zu
verschieben (verwendet man den Wert null, befindet sich die Schrift „außerhalb" der
Anzeigetafel).

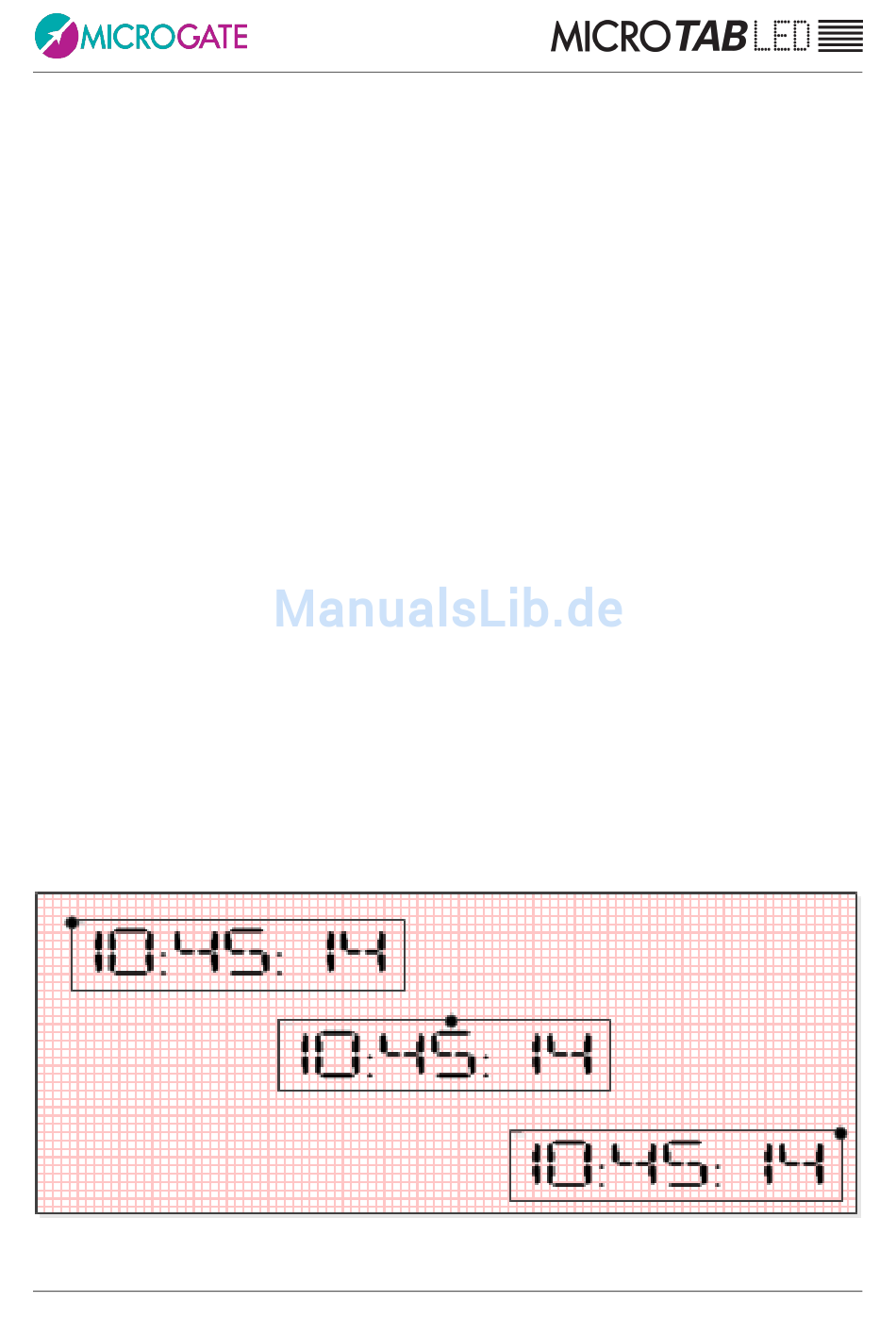

Abb. 20 - Beispiel für Ausrichtung nach links, mittig und nach rechts
Microgate
.D
B
.M
ISP
OARD
der
Methoden
bestimmt
MicroTab LED Benutzerhandbuch
API
ANAGER
wird,
welche
diese
vorsehen;
S. 74 von 84
z.
B.
