Der Richtungsparameter ist sehr wichtig im Falle von mehrzeiligen Konfigurationen (übereinander
montierte Anzeigetafeln). Wird das serielle oder Ethernet-Kabel vom PC an die Anzeigetafel an die
UNTERSTE Anzeigetafel (mit der Adresse Row =0) angeschlossen, muss die Richtung gleich 1 (Up)
sein; wenn hingegen die Richtung von oben nach unten gesetzt werden soll, dann ist das Kabel
oben anzuschließen und die Richtung muss = 0 (Down) sein.

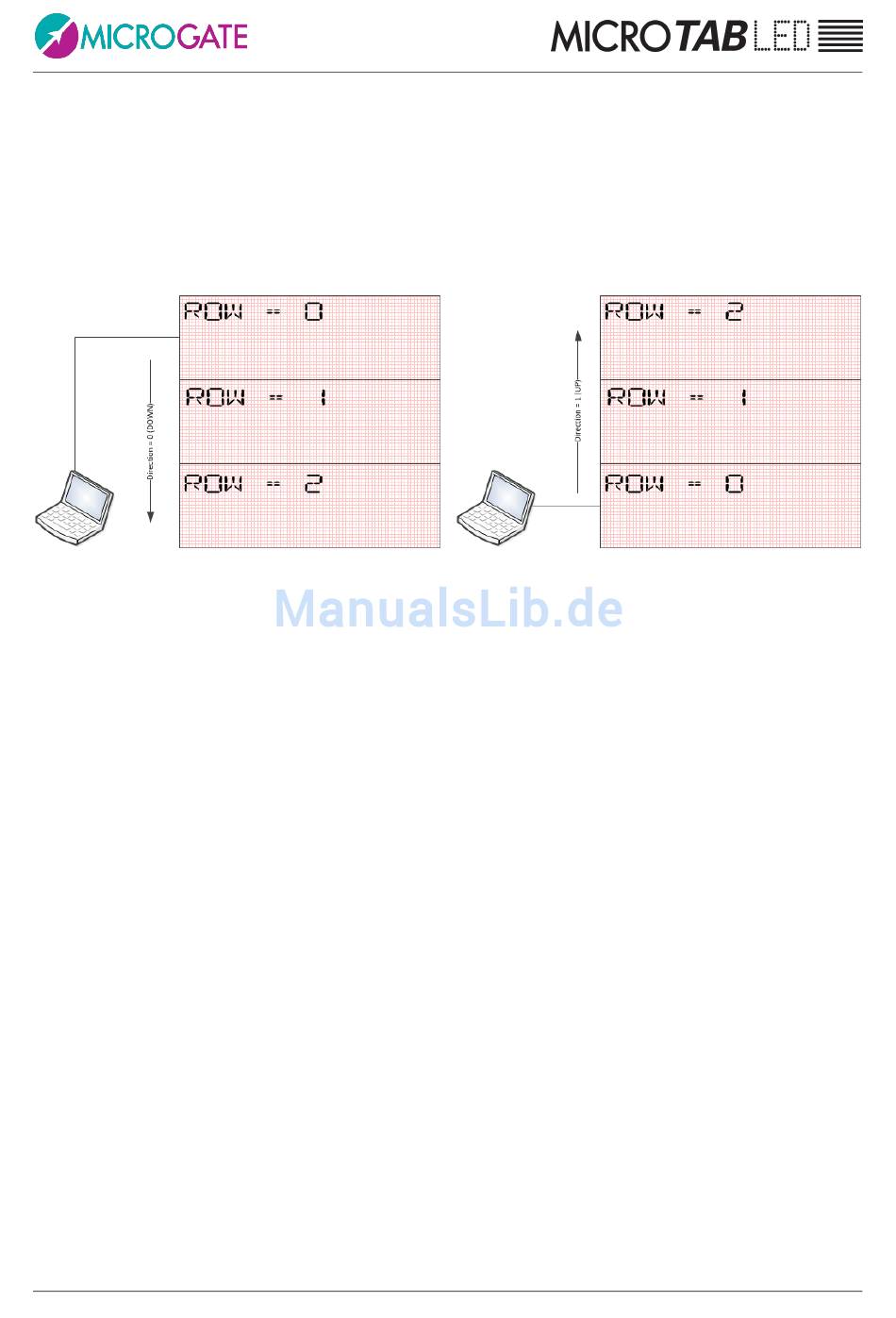

Abb. 19 - Richtung Up
Abb. 18 - Richtung Down
Nach dem Start des AutoConfig ist die Einstellung mithilfe des IdentifyMe-Befehls (Befehl „l" –
kleines L) zu überprüfen.
Microgate
MicroTab LED Benutzerhandbuch
S. 62 von 84
