3 Ü
BERTRAGUNGSPROTOKOLL
Unter Verwendung des Programms „Base Program" (s. Abschnitt 2.2) können der Anzeigetafel
über die serielle Schnittstelle (die standardmäßig auf 9600 Baud, 8 Bit, No parity, 1 Stop Bit gesetzt
ist) bzw. über einen Socket TCP/IP via verkabelter Ethernet-Karte oder Wi-Fi (standardmäßig
empfängt der Ethernet-Port über die Adresse IP 192.168.0.123, Port 21967 und die Wi-Fi-Karte
über IP 192.168.0.124, Port 21968) Befehle übermittelt werden.
Alle Anzeigetafeln der MicroLED-Reihe verwenden dieselben Protokolle wie die MicroPIX-Familie,
genauer gesagt, das Originalprotokoll der MicroTAB und das spezifische MicroGraph-Protokoll.
Mit dem Textprotokoll (ALPHA) (das aus Kompatibilitätsgründen mit den älteren zeichenbasierten
Anzeigetafeln und für sämtliche Geräte, welche dieses Protokoll verwenden, beibehalten wurde)
erfolgt die Positionierung der Elemente per ZEILE und SPALTE, wobei die Zeile durch ein Zeichen
(von „A" bis „Q", „ " Leerzeichen = alle) und die Spalte durch eine ganze Zahl von 0 bis 99
gekennzeichnet ist.
Aus praktischen Gründen entspricht in grafischen und LED-Anzeigetafel eine Spalte der Anzahl der
Druckpunkte (Pixel oder LED), aus der das Leerzeichen „ "(ASCII 32, HEX 20h) in dem auf der
Anzeigetafel gesetzten Font besteht. Zum Beispiel: eine Spalte auf LED-Anzeigetafeln mit dem Font
„medium proportional" entspricht 10 LEDs.
Der Font, der verwendet wird, um die Informationen anzuzeigen, ist jener, der über das Menü auf
der Anzeigetafel gesetzt ist.
Im nachstehenden Beispiel befindet sich der Schriftzug „CIAO" mit dem Font Medium auf Zeile B,
Spalte 2 (die erste Spalte ist die Ziffer Null) und der zu gebende Befehl lautet:
Start Frame
Zeile
ESC
B
Col0
Row A
Row B

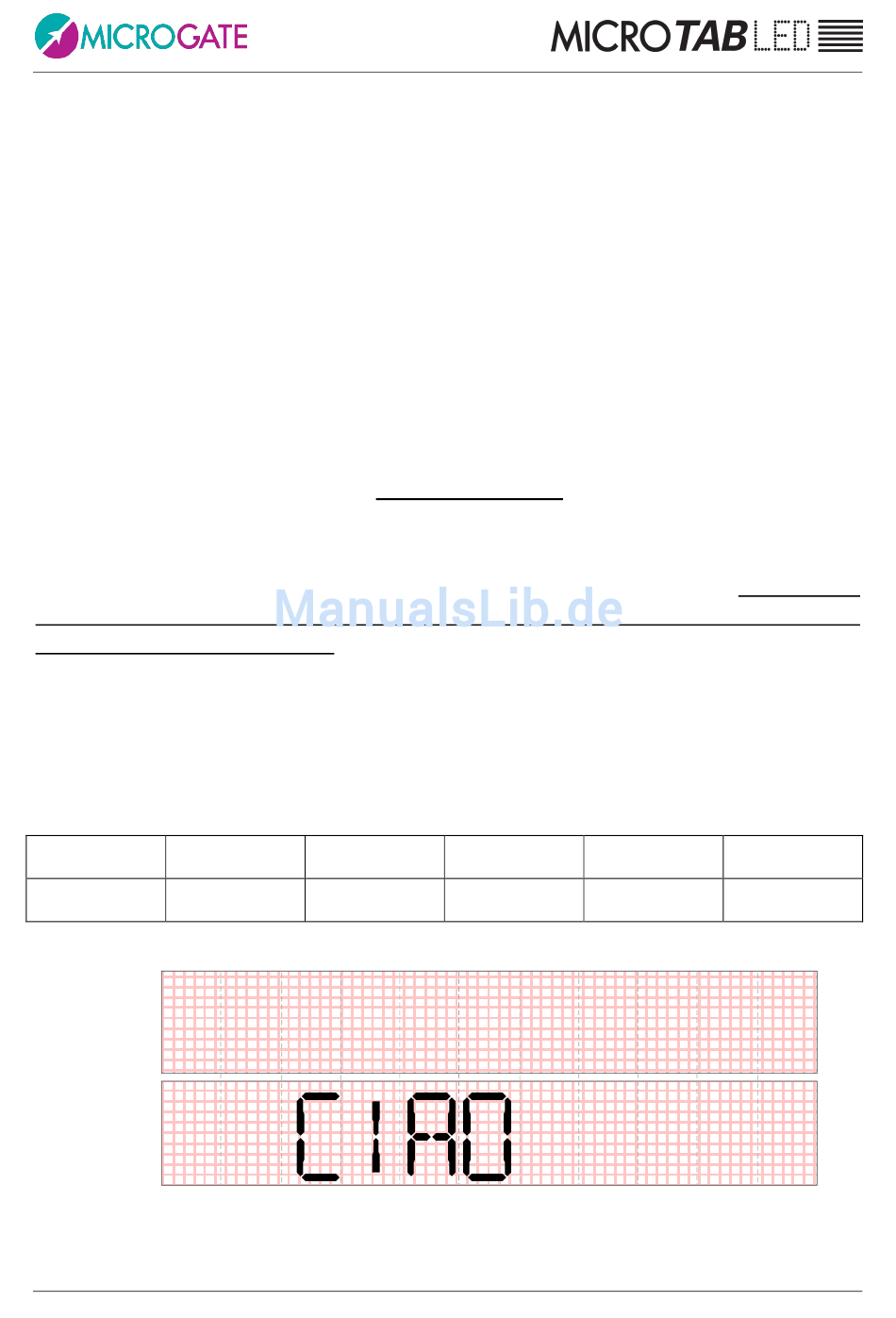

Abb. 16 - Beispiel für die Positionierung eines Schriftzugs mit ALPHA-Protokoll
Microgate
Befehl
„S"
Col1 Col2
...
MicroTab LED Benutzerhandbuch
Spalte
Daten
02
„CIAO"
End Frame
ETX + Chk
S. 50 von 84
