Abb. 14

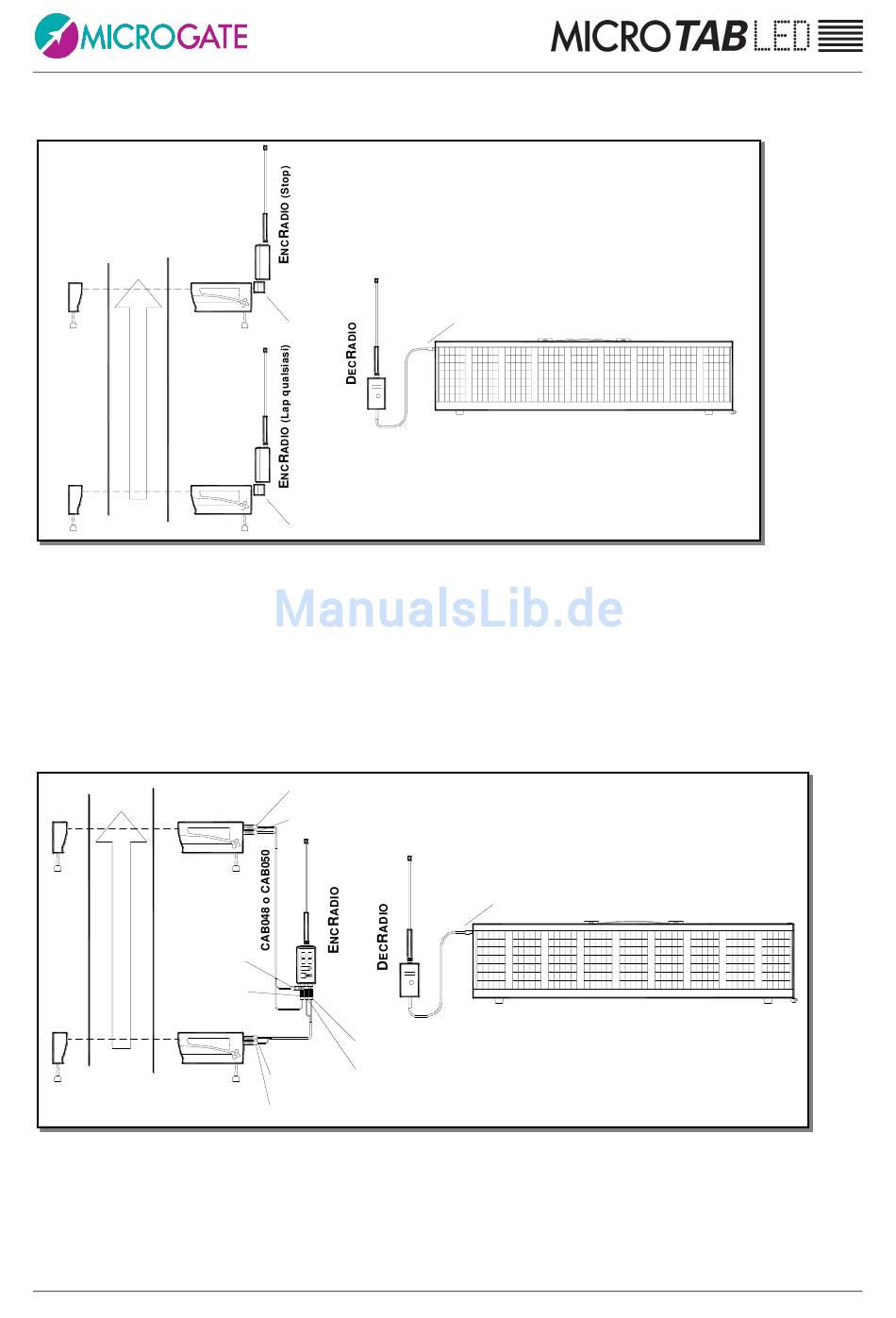

In dem in Abb. 14 dargestellten Beispiel wurden 2 Polifemo-Photozellen verwendet, die über einen
Banana Cube mit dem EncRadio verbunden sind.
Zu beachten ist, dass wenn die EncRadio auf die Übertragung von Signalen des Typs LONG (lang)
gesetzt sind, die Zeit für das Durchlaufen der Strecke mindestens 3 Sekunden betragen muss,
während bei Verwendung von Signalen des Typs SHORT (kurz) die Zeit mindestens 1 Sekunde
betragen muss.
P
OLIFEMO
BANANA NERA IN
BOCCOLA NERA
BANANA VERDE IN
BOCCOLA VERDE
P
OLIFEMO
Abb. 15
Einsatz von 2 Polifemo-Photozellen und 1 EncRadio. Die erste Photozelle muss (über CAB050-Kabel
zu 2 Metern oder CAB048 zu 20 Metern) an die rote und schwarze Buchse des Encradio
angeschlossen werden, die zweite Photozelle hingegen an die grüne und die schwarze Buchse. Der
Wählschalter, mit dem das Encradio-Signal selektiert wird, muss auf LAP E gesetzt sein. Mit dieser
Microgate
BANANA CUBE
BANANA CUBE
BANANA NERA IN
BOCCOLA NERA
BANANA VERDE IN
BOCCOLA VERDE
BANANA VERDE IN
BOCCOLA ROSSA
BANANA NERA IN
BANANA NERA IN
BOCCOLA NERA
BOCCOLA NERA
BANANA VERDE IN
BOCCOLA VERDE
MicroTab LED Benutzerhandbuch
INGRESSO RADIO
uT
AB
INGRESSO RADIO
uT
AB
