6.1
Asynchron-Trommelmotoren mit Frequenzumrichtern
6.1.1

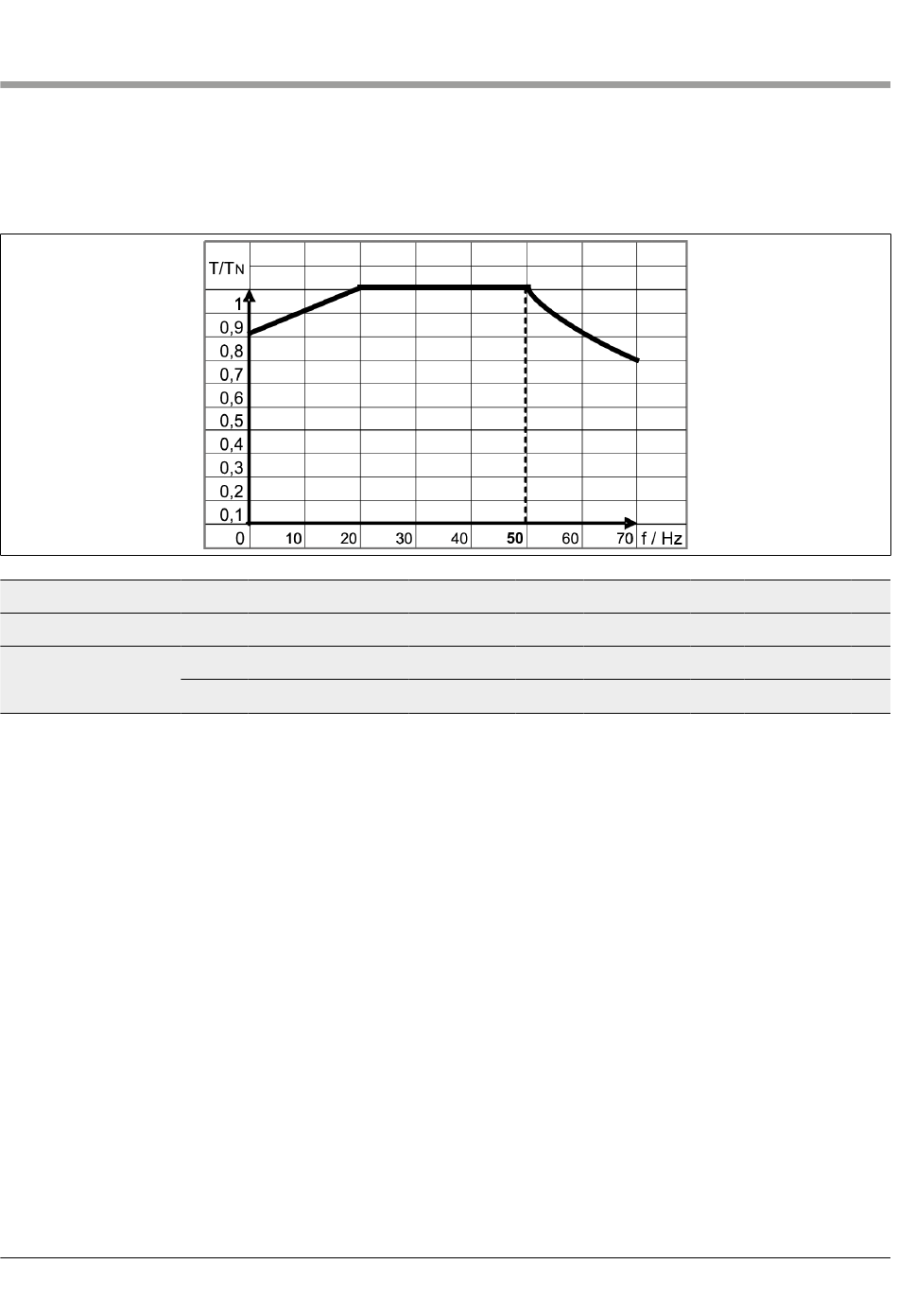

Drehmoment in Abhängigkeit von der Eingangsfrequenz
Betriebsfrequenz [Hz]
Motornennfrequenz
Wert 1: Basierend auf Motornennfrequenz 50 Hz (50-Hz-Motoren sollten im Feldschwäche- Bereich nur bis 70 Hz
betrieben werden.)
Wert 2: Basierend auf Motornennfrequenz 60 Hz (60-Hz-Motoren sollten im Feldschwäche- Bereich nur bis 80 Hz
betrieben werden.)
Die in der Abbildung oben dargestellte Abhängigkeit des Drehmoments wird als P = T x ω ausgedrückt.
Bei einer reduzierten Betriebsfrequenz von unter 20/24 Hz wird das Motordrehmoment durch veränderte
Wärmeableitungsbedingungen reduziert. Die Verlustleistungsabgabe ist bedingt durch die Ölmenge anders als bei
Standard-Lüftermotoren. Bei Frequenzen ab 80 ... 85 / 95 ... 100 Hz hat die Kurve für das abgegebene Moment
keine hyperbolische Form, sondern wird durch eine quadratische Funktion abgelöst, die sich aus dem Einfluss des
Kippmomentes und der Spannung ergibt. Die Ausgangs-/Frequenzkennlinie der meisten mit 3 x 400 V / 3 x 460 V
gespeisten Frequenzumrichter kann auf 400 V / 87 Hz parametriert werden, um Motoren mit 230 V / 50 Hz
anzuschließen. Dies kann weitere Verluste im Motor erzeugen und kann zu dessen Überhitzung führen, falls der Motor
mit zu wenig Leistungsreserve ausgelegt worden ist.
6.1.2
Frequenzumrichter – Parameter
Taktfrequenz:
Eine hohe Taktfrequenz führt zu einem besseren Nutzungsgrad des Motors. Optimale Frequenzen sind 8 oder 16 kHz.
Parameter wie die Rundlauftestqualität (Motor läuft rund) und die Geräuschentwicklung werden durch hohe
Frequenzen ebenfalls positiv beeinflusst.
