Messerkopf befestigen

Auf das Mähmesser ist eine Verstärkungsleiste aufgenietet. ln dieser befinden sich zwei Bohrungen.
Diese Bohrungen dienen zur Aufnahme der zwei Zentrierstifte des Messerkopfes. Der Messerkopf
wird mit zwei Spezialschrauben ("Tensilock") (Abb. 22,T) befestigt.
Vor der Montage muß der Messerkopf und die Verstärkungsleiste gut gereinigt werden. Zum Anzie-
hen der Befestigungsschrauben nur Ringschlüssel verwenden!

Messerkopf

Austauschen von Verschleißteilen:

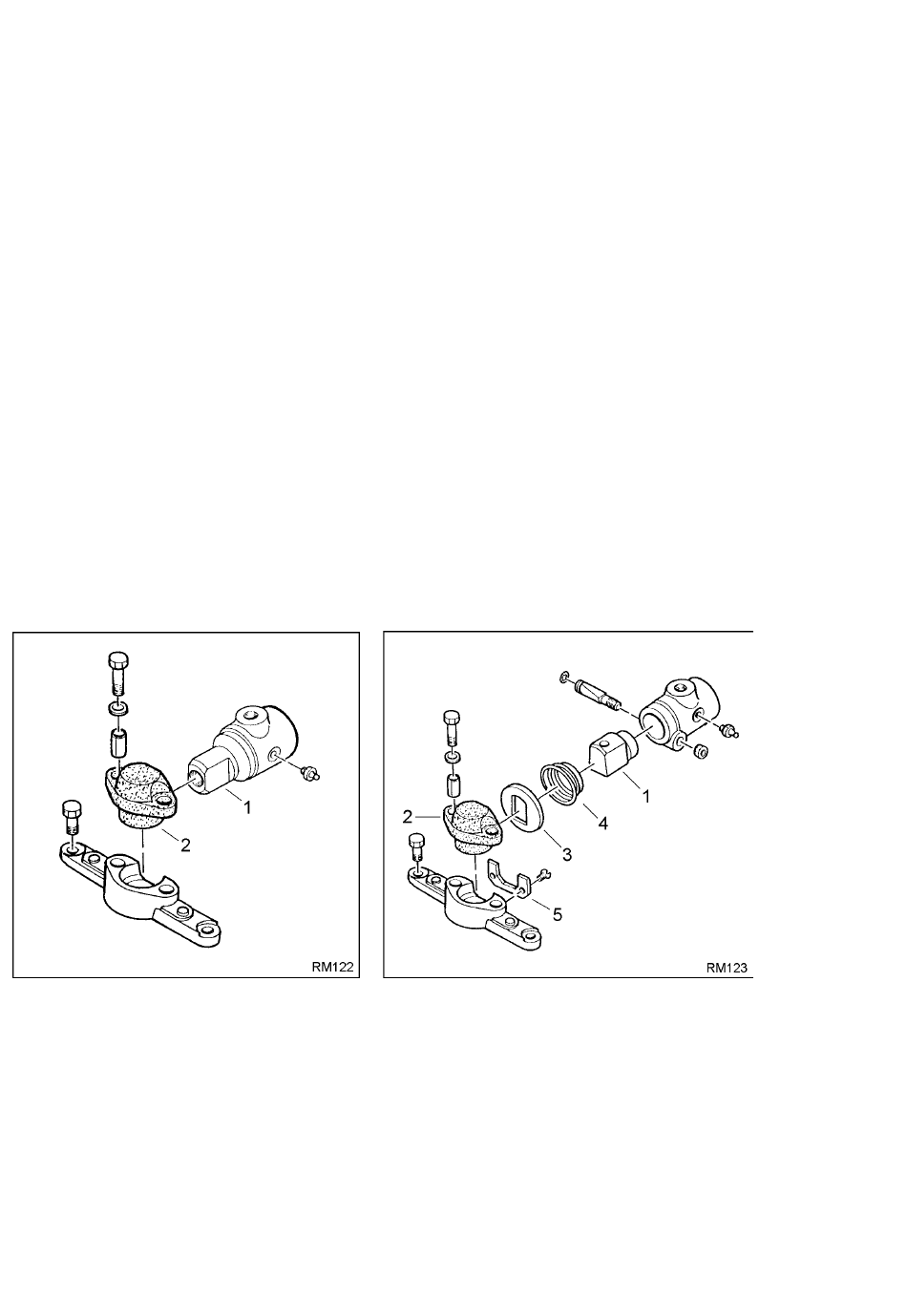

Durch die Bewegung zwischen Zapfen (Abb. 26,1) und Deckel (Abb. 26,2) nützt sich nach längerer
Einsatzzeit der Zapfen ab.
Abhilfe:
- Deckel mit lnnenweite = 19,5 mm einbauen (Kennfarbe = schwarz); ist im Erstausrüstungs-Um-
fang enthalten.
- bei Ausführung-Kommunalbalken zusätzlich Dichtscheibe (Abb. 26,3), Druckfeder (Abb. 26,4) und
Verschleißplatte (26,5) erneuern; (Dichtscheibe, Druckfeder und Verschleißplatte sind im
Erstausrüstungs-Umfang enthalten)
Hinweis: Wird der Zapfen (Abb. 26,1) ausgetauscht, muß gleichzeitig ein neuer Deckel (Abb. 26,2)
eingebaut werden (Kennfarbe = weiß).
- Nach weiterer Abnützung des Zapfens (Abb. 26,1) diesen austauschen.
(Ausführung Fingerbalken)
36
Abb. 26 (Ausführung Kommunalbalken)
