Fingermähbalken - Reform 206 Betriebsanleitung

Fingermähbalken
Wichtig für sauberen Schnitt ist, daß die Messerklingen richtig auf den Gegenschneiden der Mähfinger
aufliegen und das Mähmesser möglichst spielfrei geführt wird.
Mit den Messerreibplatten (Abb. 22,1) wird
- der Rücken des Mähmessers gegen die Anlage an den Mähfinger gedrückt und
- die Messerklingen hinten abgestützt und damit das Spiel zwischen Messerklingen und Gegen-
schneiden auf den Mähfinger bestimmt.
Einstellung:
- Schrauben (Abb. 22,2) lockern, Messerführungsplatten in den Langlöchern gegen die Messer-
rücken verschieben.
- Einstellplatten (Abb. 22,3) so unterlegen, daß Messerklingen vorne satt aufliegen und hinten ein
Spiel von maximal 0,5 mm gegeben ist (Abb. 23).
Messerführungsplatten (Abb. 22,4)
- drücken auf die Räumplatten am Mähmesser
- wodurch der Auflagedruck der Messerklingen auf die Mähfinger eingestellt wird.

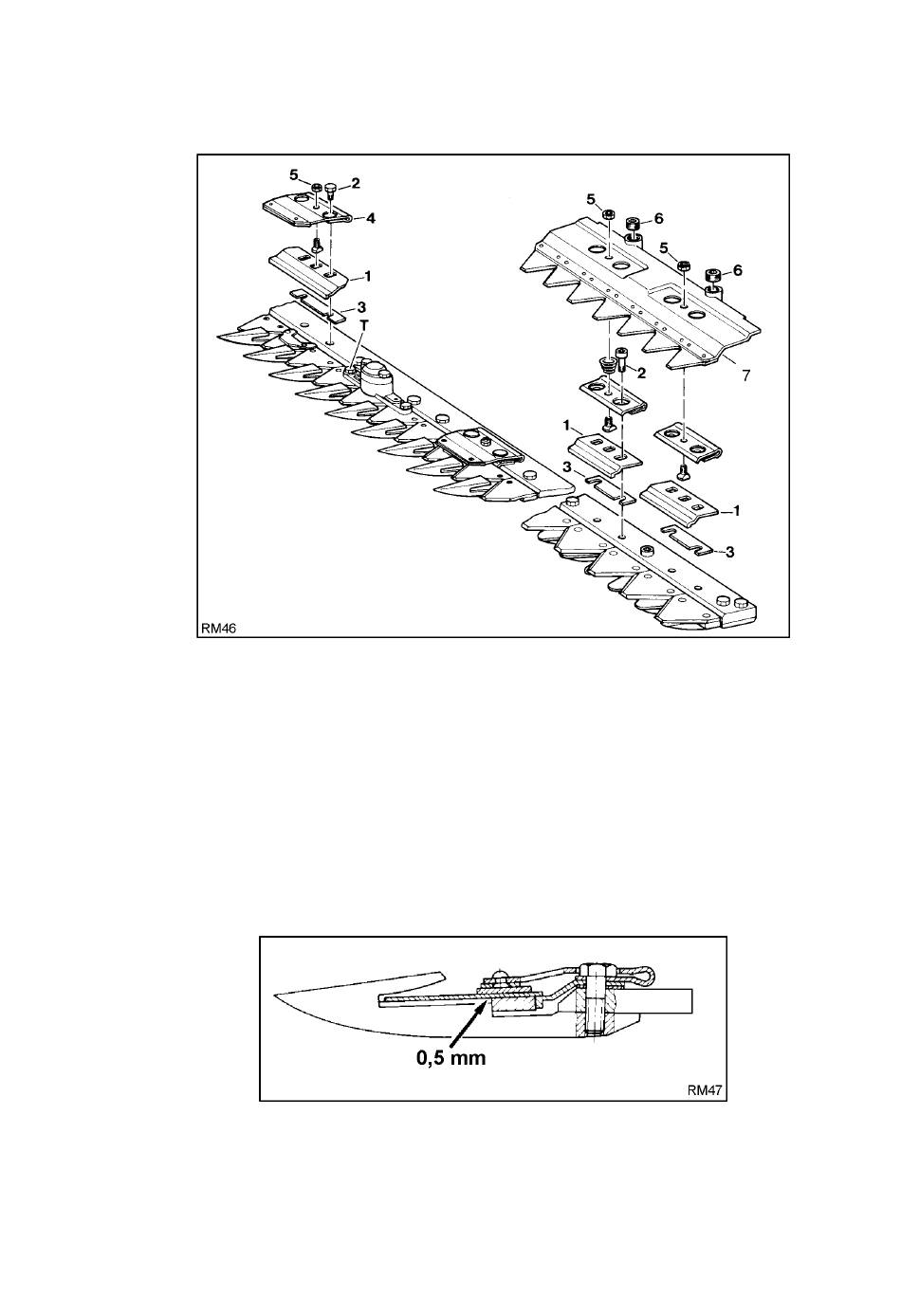

Abb. 22
Abb. 23
