Esm-Kommunalbalken - Reform 206 Betriebsanleitung

ESM-Kommunalbalken

Einstellen der Schwinghebelführungen
- Anpreßkraft der Schwinghebel: ca. 15 kg je Hebel
Richtwert bei der Einstellung: Bei herausgenommenen Mähmesser darf die Mitnehmerhülse (Abb.
25,3) die Balkenklingen (Abb. 25,1 ) leicht berühren.
- Verstellen der Anpreßkraft: Lockern der zwei Befestigungsmuttern (Abb. 25,7). Die Anpreßkraft
von ca. 15 kg mit den Schrauben (Abb. 25,8) einstellen. Befestigungsmuttern wieder festziehen.
HINWEIS: Der Lagerkörper (Abb. 25,9) muß im rechten Winkel zum Messerrücken (Abb. 25,5)
stehen.
- Der Überstand der Messerklingenspitze gegenüber den Balkenklingen in Mittelstellung soll 4-5 mm
betragen.
Schmierung des Lagerkörpers (Abb. 25,11) mit Radlagerfett nach
- jedem Mähen
- jedem Säubern mit Wasser
- 5 Stunden Betrieb
Neue Schwinghebelführungen nach ca. einer Stunde abschmieren.
Bei jedem Messerwechsel etwas Fett auf die Mitnehmerzapfen (Abb. 25,4) des Messers geben.
Beim Einbau neuer Spannhülsen (Abb. 25,10) darauf achten, daß der Schlitz jeweils nach außen
zeigt.
Mitnehmerhülse (Abb. 25,3) und Mitnehmerzapfen (Abb. 25,4) erneuern, wenn:
- das Spiel zwischen den beiden Teilen größer als 2 mm ist
- die Mitnehmerhülse (Abb. 25,3) den Zapfenträger (Abb. 25,2) berührt.

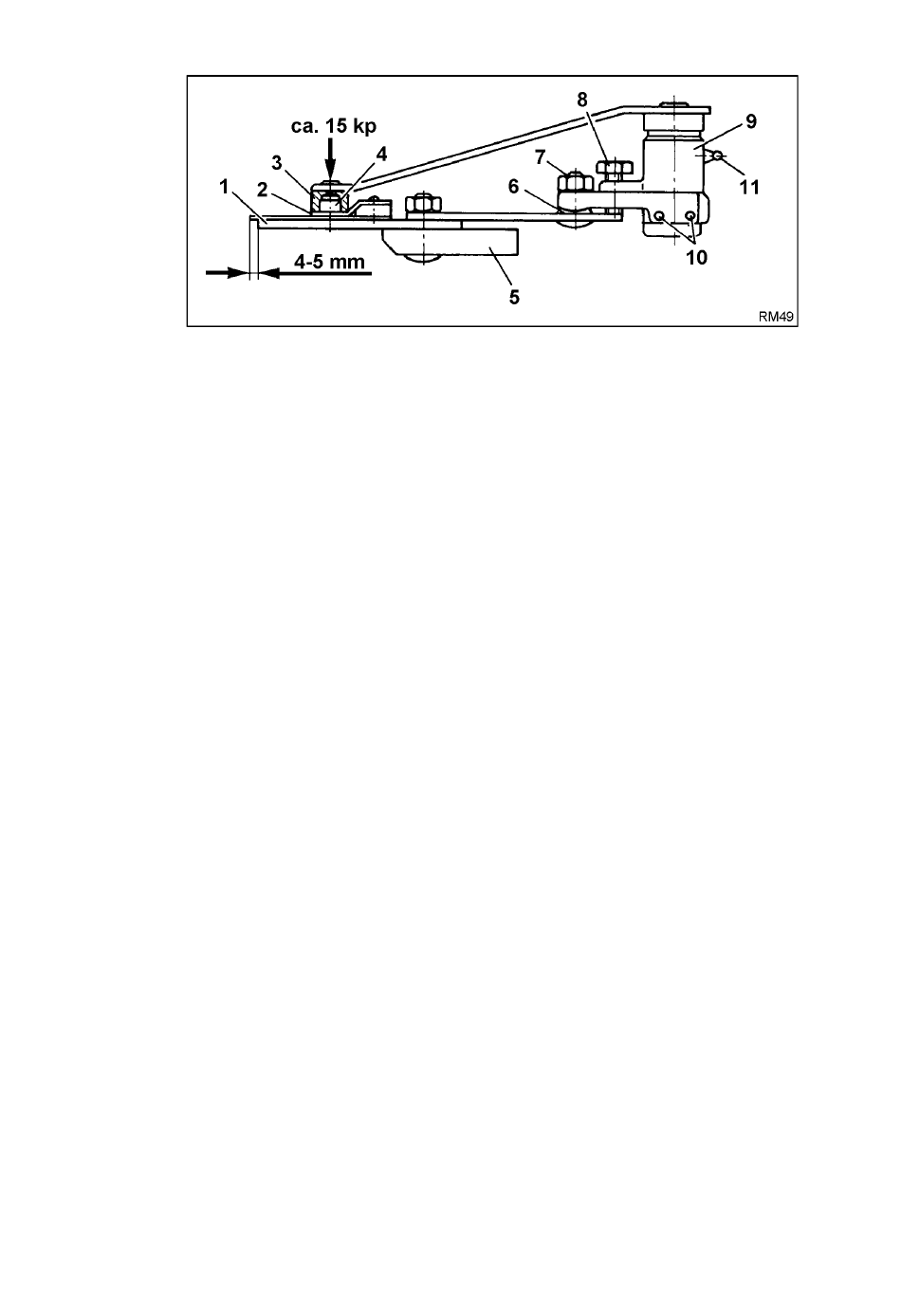

Abb. 25
35
