Reform 206 Betriebsanleitung Seite 32

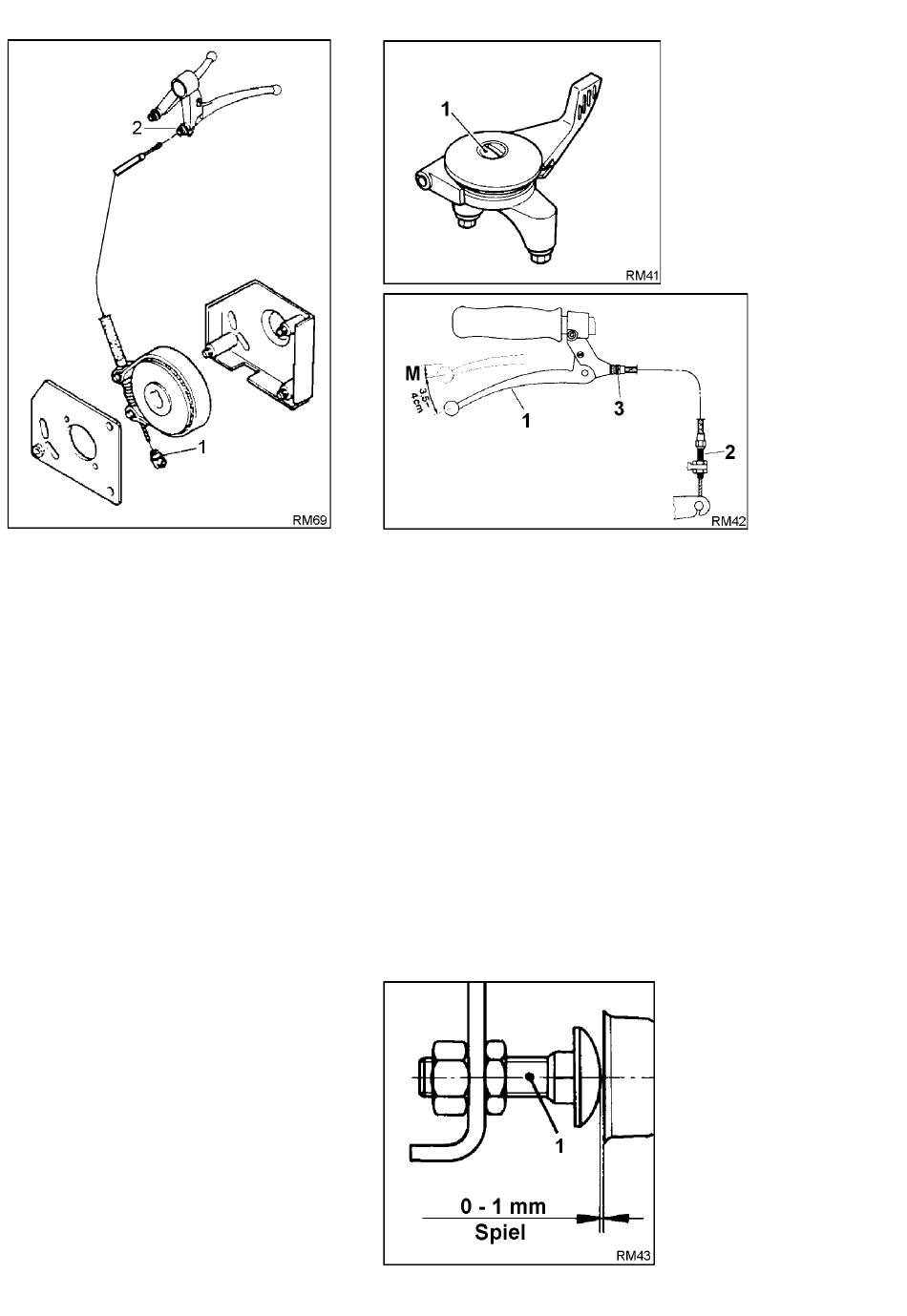

Abb. 19
Abb. 18 Abb. 20
Retour-Leichtschaltung
Die Einstellung erfolgt bei abgestelltem Motor und eingelegtem Fahrgang (1 oder 2) mit der Verstell-
schraube (Abb. 20,2).
Zur Kontrolle und Einstellung den Mäher händisch verschieben um festzustellen bei welcher Hebel-
stellung der Gang greift.
V-R Gang einstellen:
Hebel (Abb. 20,1 ) in Mittelstellung (Abb. 20,M) bringen. Hebel (Abb. 20,1) langsam loslassen bis der
Vorwärtsgang greift (Räder blockieren). Der Weg des Hebels bis zum Anschlag muß noch 3,5-4 cm
betragen (Abb. 20).
Die Feineinstellung erfolgt mit der Verstellschraube (Abb. 20,3).
Gasregulierhebel
Drehwiderstand mit Schraube (Abb. 19,1) einstellen.
Lenkholm
Einstellung der Schwingungsdämpfung mittels Anschlagschrauben (Abb. 21,1)
Werkseitige Einstellung 0,5 mm Spiel
Weniger Spiel - härtere Dämpfung
Mehr Spiel - weichere Dämpfung
Abb. 21
