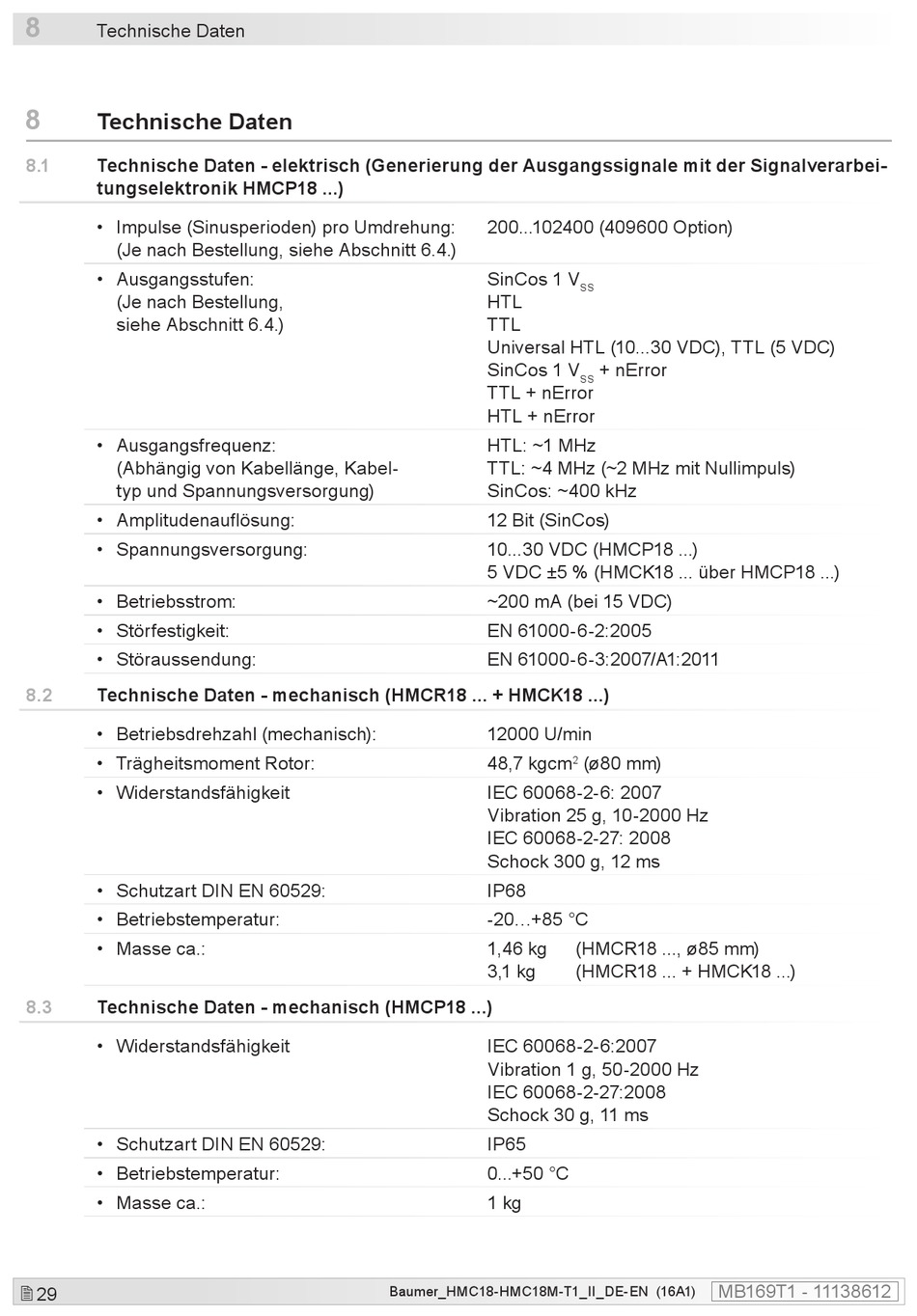

Technische Daten
8
Technische Daten
8.1
Technische Daten - elektrisch (Generierung der Ausgangssignale mit der Signalverarbei-
tungselektronik HMCP18 ...)
• Impulse (Sinusperioden) pro Umdrehung:
(Je nach Bestellung, siehe Abschnitt 6.4.)
• Ausgangsstufen:
(Je nach Bestellung,
siehe Abschnitt 6.4.)
• Ausgangsfrequenz:
(Abhängig von Kabellänge, Kabel-
typ und Spannungsversorgung)
• Amplitudenauflösung:
• Spannungsversorgung:
• Betriebsstrom:
• Störfestigkeit:
• Störaussendung:
8.2
Technische Daten - mechanisch (HMCR18 ... + HMCK18 ...)
• Betriebsdrehzahl (mechanisch):
• Trägheitsmoment Rotor:
• Widerstandsfähigkeit
• Schutzart DIN EN 60529:
• Betriebstemperatur:
• Masse ca.:
8.3
Technische Daten - mechanisch (HMCP18 ...)
• Widerstandsfähigkeit
• Schutzart DIN EN 60529:
• Betriebstemperatur:
• Masse ca.:
29
200...102400 (409600 Option)
SinCos 1 V
HTL
TTL
Universal HTL (10...30 VDC), TTL (5 VDC)
SinCos 1 V
TTL + nError
HTL + nError
HTL: ~1 MHz
TTL: ~4 MHz (~2 MHz mit Nullimpuls)
SinCos: ~400 kHz
12 Bit (SinCos)
10...30 VDC (HMCP18 ...)
5 VDC ±5 % (HMCK18 ... über HMCP18 ...)
~200 mA (bei 15 VDC)
EN 61000-6-2:2005
EN 61000-6-3:2007/A1:2011
12000 U/min
48,7 kgcm
IEC 60068-2-6: 2007
Vibration 25 g, 10-2000 Hz
IEC 60068-2-27: 2008
Schock 300 g, 12 ms
IP68
-20...+85 °C
1,46 kg
3,1 kg
IEC 60068-2-6:2007
Vibration 1 g, 50-2000 Hz
IEC 60068-2-27:2008
Schock 30 g, 11 ms
IP65
0...+50 °C
1 kg
