11 DeviceNet-Erweiterung
Die Erweiterung Gold II-DeviceNet stellt einen Feldbusknoten mit der Funkti-
onalität eines DeviceNet-Slave zur Verfügung. Alle Einstellungen werden per
Software vorgenommen.
Funktionsbeschreibung
Nach dem Einschalten muss der Feldbusknoten initialisiert werden. Mit der Ini-
tialisierung werden die Stationsadresse (Slave-Knotenadresse) auf dem
DeviceNet, die Baudrate und die Größe der Ein- und Ausgangsbereiche fest-
gelegt.
Es gibt je einen Bereich für eingehende und für ausgehende Daten; jeder
Bereich hat eine maximale Größe von 255 Byte. Die Begriffe „Eingang" und
„Ausgang" sind aus Sicht des Feldbus-Controllers (Slave) zu sehen.
Sie legen für beide Bereiche separat fest, wieviele Datenbereiche in jedem
Bereich vorhanden sind und wie groß die Datenbereiche sind.
Hardware

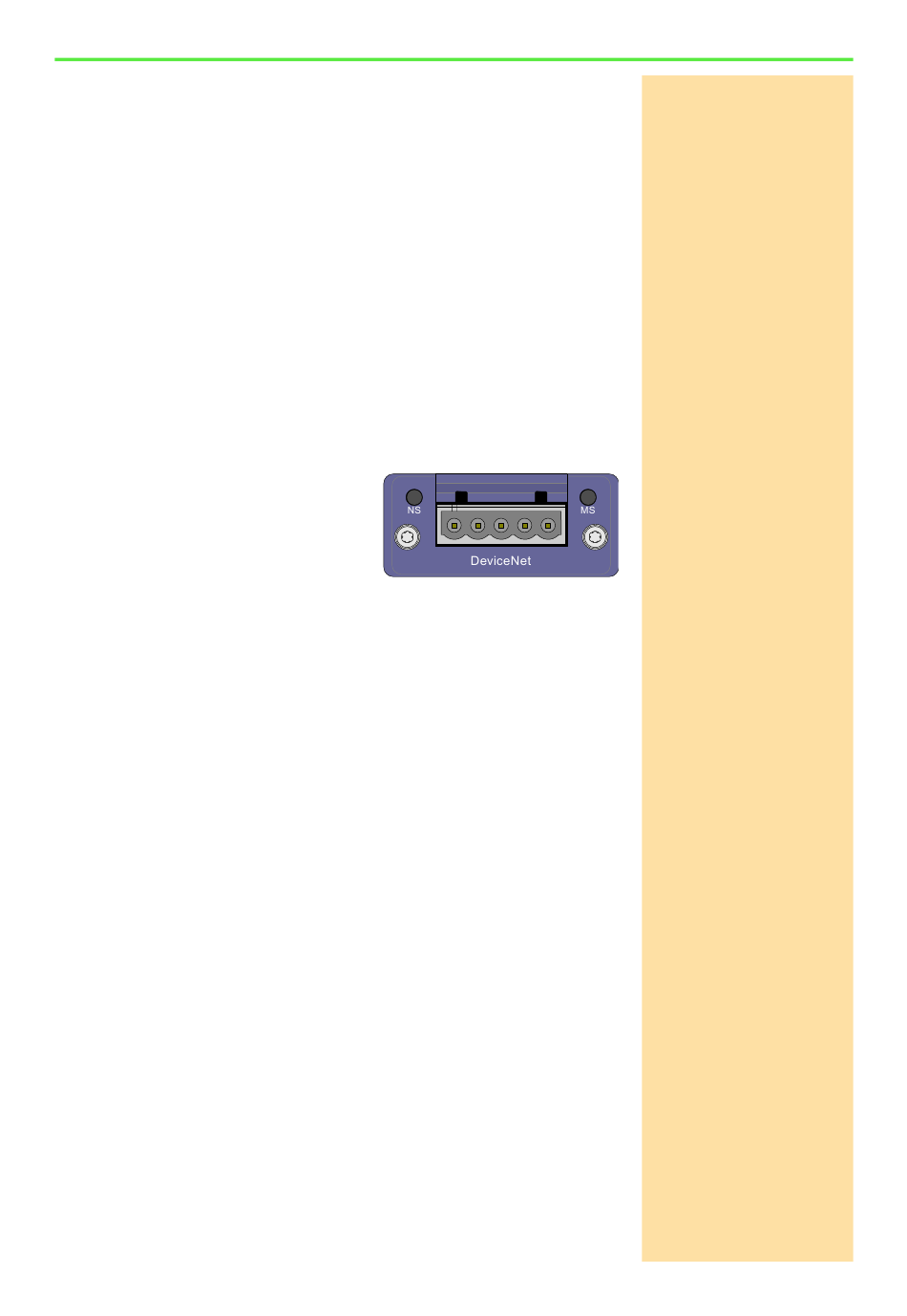

Die Pinbelegung der DeviceNet-Buchse
entspricht der Spezifikation der Open
DeviceNet Vendor Association (Dachorga-
nisation ODVA).
Der DeviceNet-Bus muss am physikali-
schen Anfang und Ende der Busleitung mit
einem Abschlusswiderstand abgeschlossen werden. Falls erforderlich, müs-
sen Sie den Abschlusswiderstand selbst an den entsprechenden Datenleitun-
gen des Feldbusknotens anbringen oder einen entsprechenden Steckverbin-
der verwenden.
Rechts und links neben der Buchse befinden sich zwei LEDs, die den Betriebs-
zustand des Knotens im DeviceNet anzeigen, nämlich Netzwerkstatus (NS)
und Modulstatus (MS; Modul steht hier für den Knoten).
