Beachten Sie, dass zusätzlich zu Plus- und Minuseingang des Kanals immer
eine Masseverbindung zwischen dem System (GND-Buchse) und der Signal-
quelle bestehen muss.
BNC-
IN x
Buchse
GND

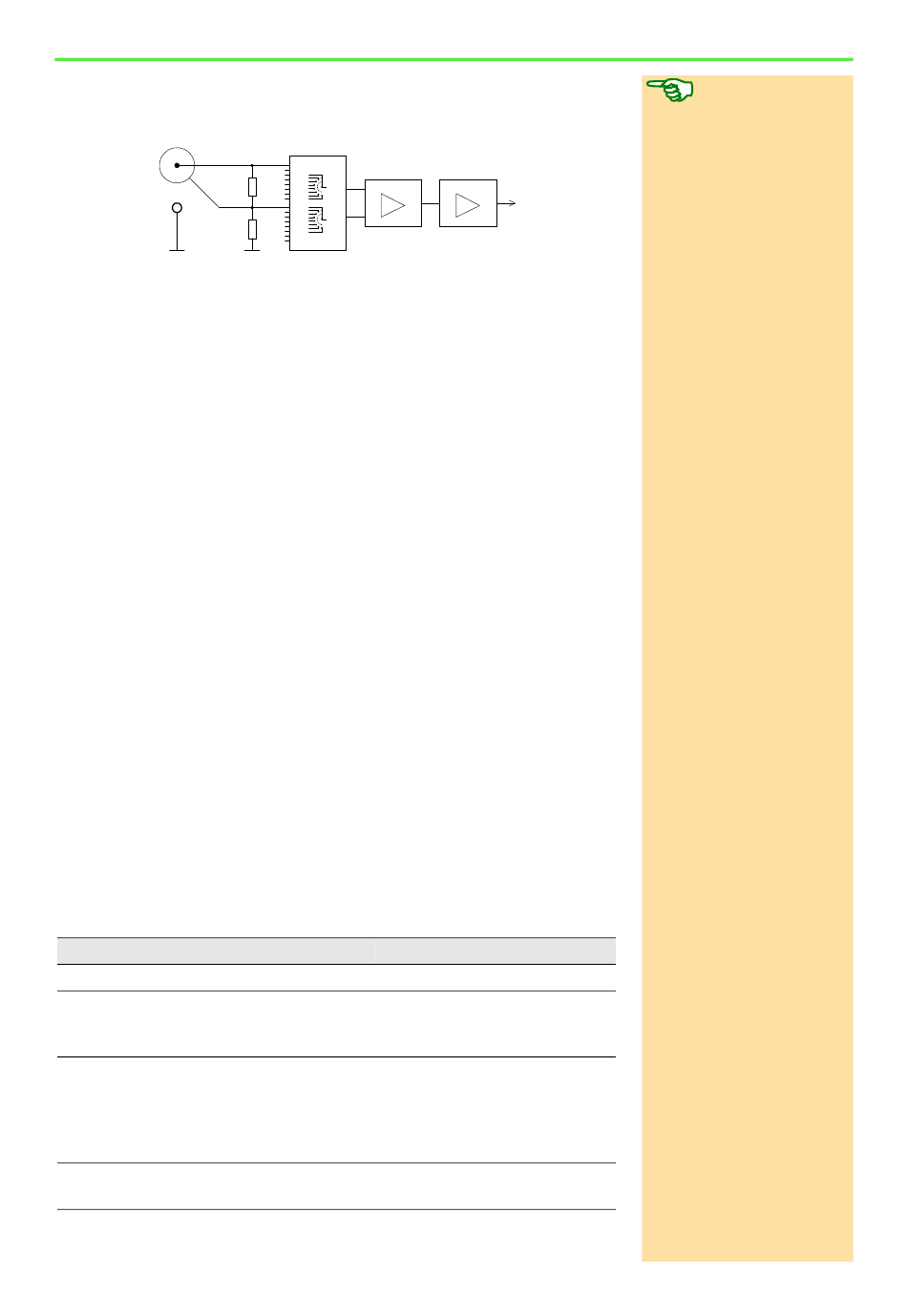

Abb. 6 – Eingangsbeschaltung eines analogen Eingangs
Signale an den Multiplexer-Ausgängen werden mit dem 18 Bit Analog-Digital-
Wandler (ADC) konvertiert (siehe
Der 18 Bit-ADC arbeitet schnell (max. 2µs) und sehr genau (76µV).
Es gibt zwei Methoden, Messwerte zu wandeln, die alternativ einsetzbar sind:
– Einzelwertmessung: Die Wandlung wird zu einem definierten Zeitpunkt
gestartet und der Messwert nach der entsprechenden Zeit zurückgege-
ben. Der Wert kann 16 Bit oder 18 Bit Auflösung haben.
– Dauermessung: Eine Ablaufsteuerung wandelt kontinuierlich 16 Bit-
Messwerte. Man kann den jeweils aktuellsten Wert ohne Wartezeit
lesen, kennt aber den genauen Zeitpunkt der Messung nicht.
Der Befehl
führt mit einem der ADCs eine komplette Messung auf
ADC()
einem analogen Eingang durch (siehe
zurück. Der Befehl berücksichtigt z.B. die Einschwingzeit des Multiplexers und
stellt einwandfreie Messungen sicher.
Messwerte mit der Auflösung 18 Bit sind mit dem Befehl
Seite
75); der Wert wird im Format 24 Bit zurückgegeben (siehe
Beide Befehle arbeiten mit dem 18 Bit-ADC, nur die Rückgabewerte haben
unterschiedliche Formate.
ADwin-Gold II beinhaltet für jeden ADC eine Ablaufsteuerung, die Messwerte
an ausgewählten Eingangskanälen des ADCs nacheinander einlesen kann.
Dadurch kann der Prozessor stark entlastet werden, der die fertig gewandelten
Werte nur noch aus dem Zwischenspeicher der Ablaufsteuerung ausliest. Die
Ablaufsteuerungen der beiden ADCs arbeiten voneinander unabhängig.
Befehle zur Programmierung der analogen Eingänge sind ab
beschrieben. Die Befehle sind in den Include-Dateien <ADwinGoldII.inc>
für ADbasic und <GoldIITiCo.inc> für TiCoBasic enthalten und werden
auch in der Online-Hilfe erläutert.
Bereich
vollständige Messung durchführen
Messung in Teilschritten durchführen
(siehe
Kapitel
5.5)
Ablaufsteuerung initialisieren und starten
Daten aus der Ablaufsteuerung abrufen
ADwin-Gold II, Handbuch Dez. 2018
MUX
InAmp
330k
+
-
330k
Abb. 2 „Funktionsschema ADwin-Gold
Seite
73) und liefert einen 16 Bit-Wert
Befehle
ADC,
ADC24
Set_Mux1,
Start_Conv,
Read_ADC
Seq_Mode
Seq_Select
Seq_Set_Delay
Seq_Set_Gain
Seq_Start
Seq_Read
Seq_Status
PGA
zum
+
ADC
-
G = 1, 2, 4, 8
II").
möglich (siehe
ADC24
Seite
16).
Seite 73
Set_Mux2
Wait_EOC
Ein- und Ausgänge
18Bit-Messung
Einzelwertmessung
Dauermessung mit der
Ablaufsteuerung
Programmieren
13
