tem eine Fehlfunktion an und löst eine Kombination vorher konfigurierter Not-
funktionen aus:
– Prozessor T11 stoppen.
– TiCo-Prozessor stoppen.
– Ausgang Watchdog Out auf TTL-Pegel low setzen.
Das Signal an Watchdog Out dient dazu, eine vom ADwin-System ge-
steuerte Anlage in einen sicheren Betriebszustand zu fahren. Beispiels-
weise kann das Watchdog-Signal die Freigabe für die Verstärkung
(Endstufe) des Steuer- oder Regelsignals sperren.
– Ausgänge OUT1...OUT8 und DIO00...DIO32 auf TTL-Pegel low setzen.
Setzen Sie den Watchdog-Zähler während des Zählvorgangs mindestens ein-
mal zurück auf den Startwert, um die Funktion des Systems zu gewährleisten.

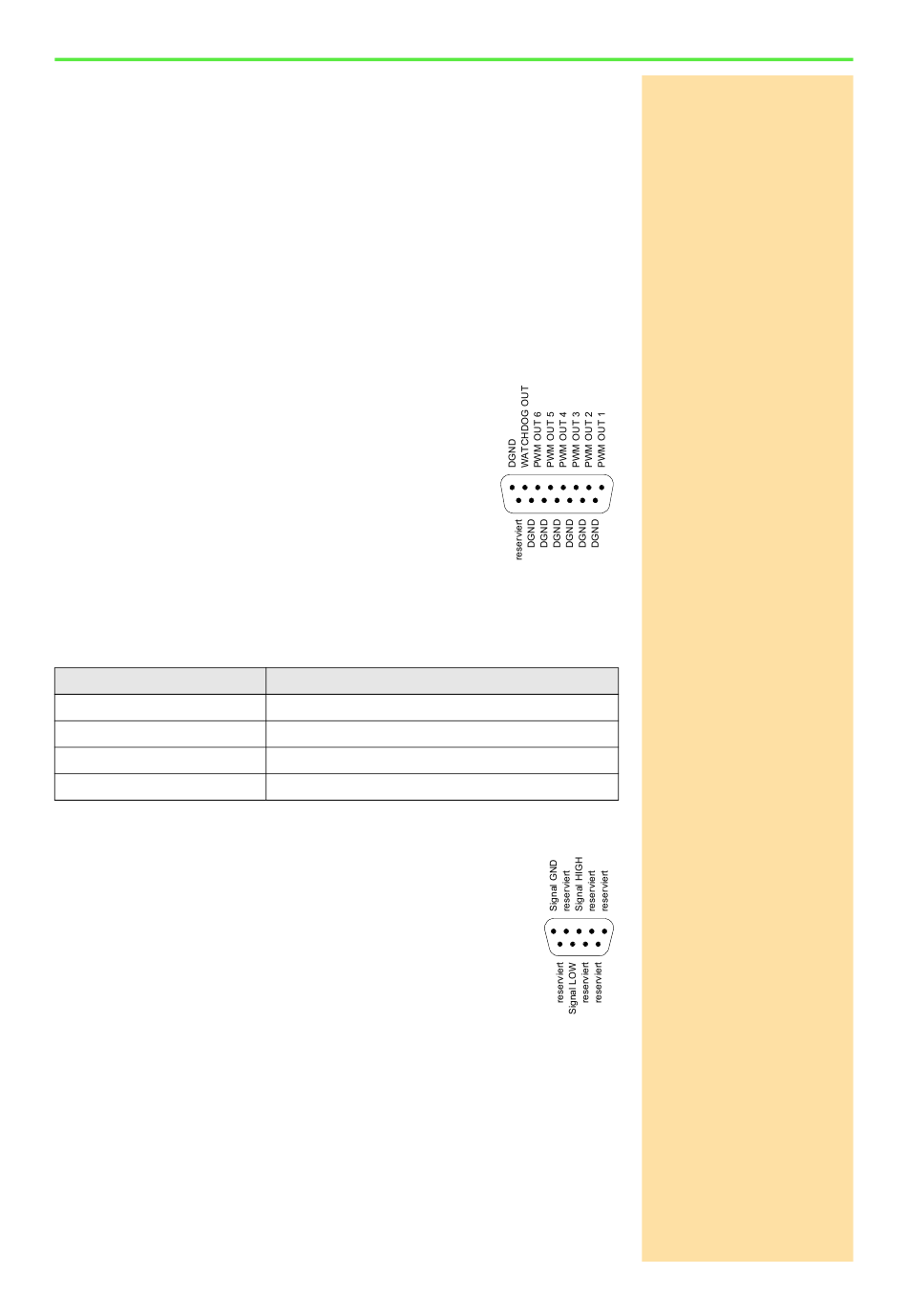

Auf der 15-poligen Sub-D-Buchse PWM1-6 (TTL) steht der
digitale Ausgang Watchdog Out zur Verfügung.
Nach dem Einschalten ist der Ausgang Watchdog Out auf
TTL-Pegel Low gesetzt. Wenn der Watchdog-Zähler deak-
tiviert ist, kann der Ausgang Watchdog Out frei program-
miert werden.
Befehle zur Programmierung des Watchdog-Zählers sind ab
beschrieben. Die Befehle sind in den Include-Dateien <ADwinGoldII.inc>
für ADbasic und <GoldIITiCo.inc> für TiCoBasic enthalten und werden
auch in der Online-Hilfe erläutert.
Funktion
Initialisieren
Rücksetzen
Ausgangswert setzen
Status lesen
5.4 LS-Bus
ADwin-Gold II stellt zwei Anschlüsse für den LS-Bus auf 9-poligen
Sub-D-Verbindern (Buchse) LS1 und LS2 zur Verfügung. Die Pin-
belegung ist jeweils gleich.
Der LS-Bus (Low Speed) ist ein bidirektionaler, serieller Bus mit
5 MHz Taktrate. Der Bus ist eine Eigenentwicklung für den
Anschluss externer Module. Es steht der Modultyp HSM-24V zur
Verfügung, mit dem 24V-Signale auf 32 digitalen Kanälen verar-
beitet werden können.
Der Bus ist als Linienverbindung aufgebaut, d. h. die ADwin-
Schnittstelle und bis zu 15 LS-Bus-Module sind jeweils über Zweipunktverbin-
dungen miteinander verbunden. Am letzten LS-Bus-Modul muss der Busab-
schluss aktiviert sein. Die maximale Buslänge beträgt 5m.
Die Module am LS-Bus werden mit ADbasic-Befehlen programmiert, die über
die LS-Bus-Schnittstelle am ADwin-System geschickt werden. Die Befehle für
die Module am LS-Bus sind im Handbuch des LS-Bus-Moduls beschrieben
und in der Online-Hilfe.
ADwin-Gold II, Handbuch Dez. 2018
Befehle
Watchdog_Init
Watchdog_Reset
Watchdog_Standby_Value
Watchdog_Status
Ein- und Ausgänge
Watchdog-Ausgang
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Seite 65
Programmieren
5
4
3
2
1
9
8
7
6
19
