- Seite 1 Betriebsanleitung HI 9142 Wasserdichtes Handmessgerät für gelösten Sauerstoff Stand: 06/11 www.hannainst.ch...
-
Seite 2: Inhaltsverzeichnis
Lieber Kunde, danke, dass Sie sich für ein Produkt von Hanna instruments entschieden haben. Bitte lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie das Messgerät benutzen. Die Anlei- tung liefert Ihnen die nötigen Informationen für einen korrekten Betrieb des Gerätes. Ausserdem gibt sie Ihnen eine genauere Vorstellung von seiner Vielseitigkeit. -
Seite 3: Vorprüfung

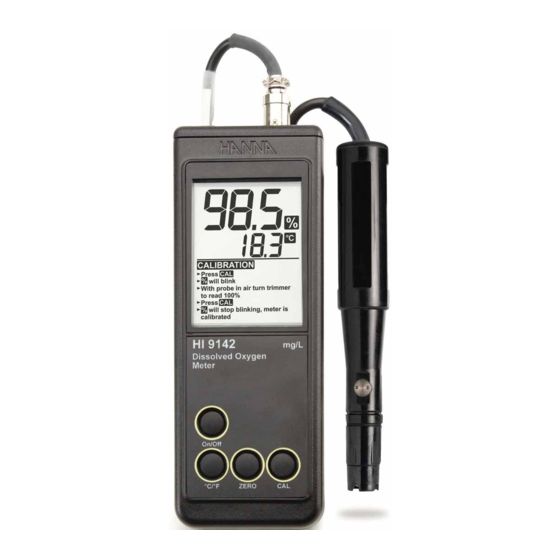

Zubehör zurückgeschickt werden. ALLgemeINe BeScHreIBuNg HI 9142 ist ein robustes, wasserdichtes Handmessgerät für gelösten Sauerstoff mit grossem nutzerunterstützendem Display. Es ist einfacher Bedienung und kostenorientiert. Die Kalibrierung erfolgt 100% an der Luft mit der optionalen Sauerstoffnulllösung HI 7040. -
Seite 4: Funktionsbeschreibung Sonde
fuNKTIoNSBeScHreIBuNg SoNDe 1) Sauerstoffsonde 2) Schutzkappe 3) Abgeschirmtes Kabel 4) polypropylen-sondenkörper 5) temperatursensor 6) O-Ringe 7) silberchlorid (agcl)-anode 8) Platinkathode 9) Sauerstoffdurchlässige Membran 10) Membrankopf... -
Seite 5: Funktionsbeschreibung Messgerät
fuNKTIoNSBeScHreIBuNg meSSgerÄT 1) lcD 2) on/off-taste 3) taste zur auswahl der temperatureinheit 4) zero-taste 5) batteriefachdeckel 6) Din-anschluss für sonde 7) kalibrier-taste 8) Sekundärdisplay 9) Primärdisplay 10) Steilheits-Kalibriertrimmer... -
Seite 6: Technische Daten
TecHNIScHe DATeN Messbereiche 0,0 bis 19,9 mg/l (ppm) -5,0 bis 50,0°c auflösung 0,1 mg/l 0,1°c Genauigkeit ±1,5% des messbereiches (@20°c/68°f) ±0,2°c (Sondenfehler ausgeschlossen) Kalibrierung 2-Punkt (automatisch, bei 0%, und manuell, bei 100%) temperatur- automatisch von 0 bis 50°c kompensation sonde (inkl.) hi 76407/x mit verschiedenen Kabellängen erhältlich... -
Seite 7: Vorbereitung Der Sonde
Der SoNDe vorBereITuNg Der SAuerSToffSoNDe Alle Sauerstoffsonden von HANNA instruments werden in trockenem zustand versandt. um die sonde zu hydratisieren, schliessen sie sie an das Messgerät an und gehen Sie wie folgt vor: 1. Entfernen Sie die rot/schwarze Kunststoffkappe. Diese dient le- diglich dem schutz während des transportes und kann weggeworfen... - Seite 8 Schliessen Sie die Sonde an das Gerät an. schalten sie das Gerät durch Drücken der on/off-taste an. Im Display erscheinen ein paar Sekunden lang alle Displaysegmente, gefolgt von dem Batterieladestatus. • nach ein paar sekunden erscheint “cndprb” in der anzeige, um den nutzer darauf hinzuweisen, dass die sonde sich im “autocondition”- modus befindet (automatische polarisierung, ca.
-
Seite 9: Kalibrierung
poLArISIeruNg Der SAuerSToffSoNDe Die Sonde ist bei einer festen Spannung von ca. 800 mV polarisiert. Die Polarisierung der Sonde ist erforderlich für stabile Messungen mit wiederholbarer Genauigkeit. Bei einer polarisierten Sonde wird der gelöste Sauerstoff kontinuierlich “verbraucht”, indem er das Diaphragma durchdringt und sich in der elektrolytlösung der sonde auflöst. -
Seite 10: Nullpunktkalibrierung
steilheitskalibrierunG Die Steilheitskalibrierung erfolgt 100 % an der Luft. Sie sollte wöchentlich durchgeführt werden. • Spülen Sie die Sonde mit sauberem Wasser ab, um restliche spuren der sauerstoff-nulllösung zu entfernen. • trocknen sie die sondenspitze und warten sie ein paar Minuten, bis die Anzeige stabil ist. •... -
Seite 11: Messung
meSSuNg Stellen Sie sicher, dass das Gerät kalibriert und die Schutzkappe der Sonde entfernt wurde. tauchen sie die spitze der sonde in die messprobe. stellen sie sicher, dass der temperatursensor ebenfalls in die mess- probe getaucht ist. um genaue messergebnisse zu erzielen, sollte die fliessgeschwin- digkeit des Wassers etwa 0,3 m/Sek. -
Seite 12: Höhen- Und Salinitätskompensation
HÖHeN- & SALZKompeNSATIoN Sollten Sie auf einer vom Meeresspiegel abweichenden Mee- reshöhe oder in einer salzhaltigen Messprobe zu messen beab- sichtigen, korrigieren Sie die Anzeigenwerte gemäss nachste- henden tabellen. hÖhenkorrektur höhe beeinflusst den Gehalt an gelöstem sauerstoff nach un- ten. nachstehende tabelle zeigt den Gehalt an gelöstem sauerstoff auf, bei unterschiedlichen temperaturen und höhen, basierend auf einem barometrischen Meeresspiegeldruck von 760 mm... - Seite 13 salzGehalt-korrektur salz beeinflusst den Gehalt an gelöstem sauerstoff nach un- ten. nachstehende tabelle zeigt den Gehalt an gelöstem sauerstoff auf, bei unterschiedlichen temperaturen und unterschiedlichem Salzgehalt.
-
Seite 14: Wartung Der Sonde
WArTuNg Der SoNDe Für höchste Widerstandsfähigkeit ist der Körper der Sonde aus verstärktem Kunststoff. Der integrierte temperatursensor ermöglicht temperaturmes- sungen sowie temperaturkompensierte Messwerte. bei nicht-Verwendung der sonde wird empfohlen, die schutz- kappe der Sonde aufzustecken, um eine eventuelle Beschädi- gung und Verschmutzung der Membran zu vermeiden. um die membran auszutauschen oder mit elektrolyt aufzufüllen, gehen Sie wie folgt vor: •... - Seite 15 Reinigung der Platinkathode Die platinkathode (abb. seite 4, punkt 8) sollte immer unoxydiert und sauber sein. Sollte dies nicht der Fall sein, was durch den Kontakt mit bestimmten Gasen oder durch zu langen Gebrauch des Geräts mit einer losen oder defekten Membrane entstehen kann, muss sie gereinigt werden.
-
Seite 16: Batteriewechsel
BATTerIeWecHSeL bei schwachem batterieladestatus blinkt "batt" im Display und der nutzer wird darauf hingewiesen, dass die batterien noch maximal eine stunde betriebsbereit sind. Es wird empfohlen, die Batterien sobald wie möglich auszu- tauschen. Zum Austausch der Batterien gehen Sie wie folgt vor: - Schalten Sie das Gerät aus. -
Seite 17: Zubehör
76407a/p ersatzmembranen (5 stück) gArANTIe HI 9142 besitzt eine Garantie von 2 Jahren auf Fehler in Aus- führung und Material, wenn es für den beabsichtigten Zweck genutzt und nach den Anweisungen gewartet wird. Auf die Sonde gewähren wir eine Garantie von 6 Monaten. - Seite 18 empfehlungen für Benutzer Bevor Sie diese Produkte benutzen, stellen Sie sicher, dass sie vollständig für die umgebung geeignet sind, in der sie benutzt werden sollen. Der metallring am ende der sonde ist empfindlich gegen elektrostatische Entladungen. Vermeiden Sie es daher, den Metallring zu berühren. Während der Kalibrierung von Messgeräten sollten ESD-Armbänder getragen werden, um mögliche Schäden der Sonde durch elektrostatische Entladungen zu vermeiden.
