Hanna Instruments Oxy-Check HI 9147 Bedienungsanleitung

Bedienungsanleitung
HI 9147 HI 9147 HI 9147 HI 9147 HI 9147
Tragbares, spritzwassergeschützes Tragbares, spritzwassergeschützes Tragbares, spritzwassergeschützes Tragbares, spritzwassergeschützes Tragbares, spritzwassergeschützes
Sauerstoffmessgerät Sauerstoffmessgerät
Sauerstoffmessgerät Sauerstoffmessgerät Sauerstoffmessgerät
mit mit mit mit mit
Galvanischer Sonde Galvanischer Sonde Galvanischer Sonde Galvanischer Sonde Galvanischer Sonde
GARANTIE
Hanna Instruments gewährt auf HI HI 9147 HI 9147 HI 9147 HI 9147 9147 eine Garantie von
2 Jahren gegen Fehler in Ausführung und Material, wenn sie
für den beabsichtigten Zweck genutzt und nach den Anweisungen
gewartet und benutzt werden. Der Sauerstoffsensor besitzt eine
Garantie von 6 Monaten. Diese Garantie beschränkt sich nur
auf kostenlose Reparatur oder Ersatz des Messgerätes, sowie
des Sensors.
Schäden auf Grund von Unfällen, falschen Gebrauchs,
Verstopfungen des Sensors oder Nichtbefolgen der beschriebenen
Wartungsmaßnahmen werden nicht abgedeckt.
Senden Sie im Fall einer Überprüfung / Reklamation das
Messgerät unter genauer schriftlicher Angabe des Problems an
Ihren Händler oder unsere Niederlassung:
HANNA Instruments Deutschland GmbH
An der Alten Ziegelei 7
89269 Vöhringen
Hinweis: Beim Versand eines Gerätes an uns stellen
Sie bitte sicher, dass es durch die Packung gut vor
Transportschäden geschützt ist. Sollte eine
Reparatur nicht durch die Garantie abgedeckt sein,
erhalten Sie von uns vorab einen Kostenvoranschlag.
Hanna Instruments behält sich das Recht auf Änderung seiner Produkte
ohne vorherige Ankündigung vor.
Sehr geehrter Anwender, vielen Dank dass Sie unserem
Sauerstoffmessgerät HI 9147 Ihr Vertrauen schenken.
Bitte lesen Sie vor der ersten Inbetriebnahme sorgfältig folgende
Bedienungsanleitung durch. Bei weiteren Fragen stehen wir
Ihnen natürlich gerne unter
info@hannainst.de
Verfügung. Das Messinstrument entspricht den CE-Richtlinien.
INBETRIEBNAHME
Untersuchen Sie das ausgepackte Gerät sorgfältig auf mögliche
Transportschäden. Sollten Sie einen Defekt bemerken
benachrichtigen Sie umgehend Ihren Spediteur, sowie Ihre
Handelsniederlassung.
Überprüfen Sie die Lieferung auf Vollständigkeit:
• Sauerstoffsensor, angeschlossen:
HI 76409/4 mit 4 m Kabel
oder HI 76409/10 mit 10 m Kabel
• Ersatzmembranen (HI 76409A/P) mit O-Ringdichtung
• HI 7042S Elektrolytlösung (30 ml Tropfflasche)
• 3 x 1,5 V Batterien Typ AAA
• Schraubenzieher und Bedienungsanleitung.
Verwahren Sie die Packung bis das Gerät auf korrekte Funktion
Info:
überprüft wurde, da alle defekten Teile in der Originalverpackung
an den Händler zurückgeschickt werden müssen.
ALLGEMEINE GERÄTEBESCHREIBUNG
Oxycheck Oxycheck Oxycheck Oxycheck HI HI 9147 Oxycheck HI 9147 HI 9147 HI 9147 9147 ist ein robustes, spritzwassergeschützes,
mobil einsetzbares Feldinstrument zur Messung des gelösten
Sauerstoffs in Fischteichen. Es verfügt über eine manuelle
Kalibriermöglichkeit, eine automatische Temperaturkompensation
(ATC), sowie eine Kompensation des Salzgehaltes um dessen Einfluss
auf die Löslichkeit des Sauerstoffs zu berücksichtigen und genaue
Messungen in Meerwasser zu ermöglichen. Der Sauerstoffgehalt
wird in den Messgrößen mg/l (ppm) oder in % Sättigung
angezeigt. Die Temperatur kann im Bereich -5 bis 50°C gemessen
werden. Bei der Messung werden automatisch der Temperatureinfluss
auf die Löslichkeit und die Membrandurchlässigkeit berücksichtigt.
Der galvanische Sauerstoffsensor besitzt einen integrierten Thermistor-
Temperaturfühler. Die austauschbaren, sauerstoffdurchlässigen
Membranköpfe sind elektrolytgefüllt. Das galvanische Sensorprinzip
macht eine Vorpolarisierung des Sensors überflüssig.
Zwei Modellvarianten sind wählbar:
• Modell HI 9147-04 mit Sensor HI 76409/4 (Kabellänge 4 m)
• Modell HI 9147-10 mit Sensor HI 76409/10 (Kabellänge 10 m)

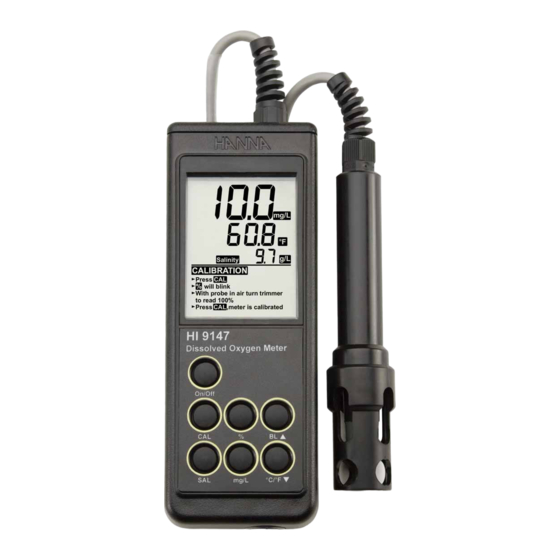

FUNKTIONELLE BESCHREIBUNG
1) Liquid Crystal Display
2) ON/OFF-Taste, zum Ein-/ Ausschalten des Messgerätes
3) CAL-Taste, zur Kalibrierung der %-Sättigung
4) SAL-Taste,zur Einstellung des Salinitätsfaktors,
5) mg/l-Taste, zur Anzeige O -Gehaltes in mg/l (ppm)
2
6) Batteriefachverschraubung
7) HI 76409/4 oder HI 79409/10 Sonde (fix)
8) °C/°F-Taste, zur Einstellung der Temperatureinheit oder zur Eingabe
der Salinität
9) BL-Taste, zum Einschalten der Displayhintergrund-beleuchtung oder
zur Eingabe der Salinität
10) %-Taste, zur Anzeige der Sauerstoffsättigung in %
11) englischsprachiges Hilfsmenü
12) Anzeige der Salinität
13) Anzeige der Messtemperatur
14) Anzeige der Sauerstoffkonzentration (Primärdisplay)
15) %-Trimmer für die Kalibrierung des Messbereiches
TECHNISCHE DATEN
0,0 bis 50,0 mg/l (ppm) O
Messbereiche
0 bis 600 % O
2
-5,0 bis 50,0°C
0,1 mg/l oder 1% (O ) / 0,1°C
Auflösungen
2
±1% der Messung (O ) / 0,2°C
Genauigkeiten
2
manuell, an Luft
Kalibrierung
Temperaturkompensation autom. zwischen -5 bis 50°C )
0 bis 51 g/l (Auflösung 1 g/l)
Salzkompensation
HI 76409/4 mit 4 m Kabel o.
Sensor
(fix angeschlossen)
HI 76409/10 mit 10 m Kabel
3 x 1,5 V Typ AAA
Batterietyp
1000 Betriebsstunden
(bei BL
Kapazität
AUS)
Lebensdauer der Batterie ca. 5 Jahre
Automatische Abschaltung nach ca. 8 Minuten
Umgebungsbedingungen 0 bis 50°C; max 95% rH (rel.
Luftfeuchte, ohne Kondensation)
185 x 72 x 36 mm
Abmessungen
450 g
Gewicht
(inkl Sensor HI 76409/4 )
ZUBEHÖR
HI 76409/4* Galvanischer Sauerstoffsensor mit integriertem
Temperaturfühlerr mit 4 m Kabel
HI 76409/10* Galvanischer Sauerstoffsensor mit integriertem
Temperaturfühler mit 10 m Kabel
HI 76409-0 Sensorschutz für HI 76409/x-Serie
HI 76409A/P 5 x Ersatzmembranköpfe für HI 76409/x
Elektrolytlösung, 30 ml Tropfflasche
HI 7042S
Kalibrierschraubenzieher (20 Stück)
HI 731326
*
Der Austausch des festen Clark-Sensor
darf nur durch autorisiertes Fachpersonal
erfolgen.
2
