Sehr geehrter Kunde, danke, dass Sie sich für ein Produkt von Hanna instruments entschieden haben. Bitte lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Die Anleitung gibt Ihnen die nötigen Informationen, um das Gerät korrekt zu benutzen. Das Gerät entspricht den CE-Richtlinien.

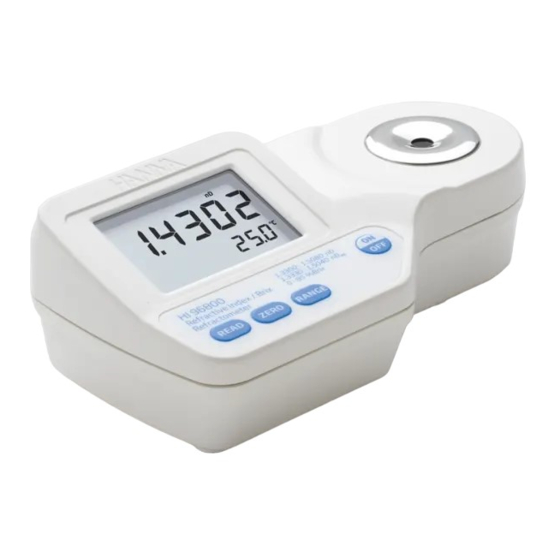

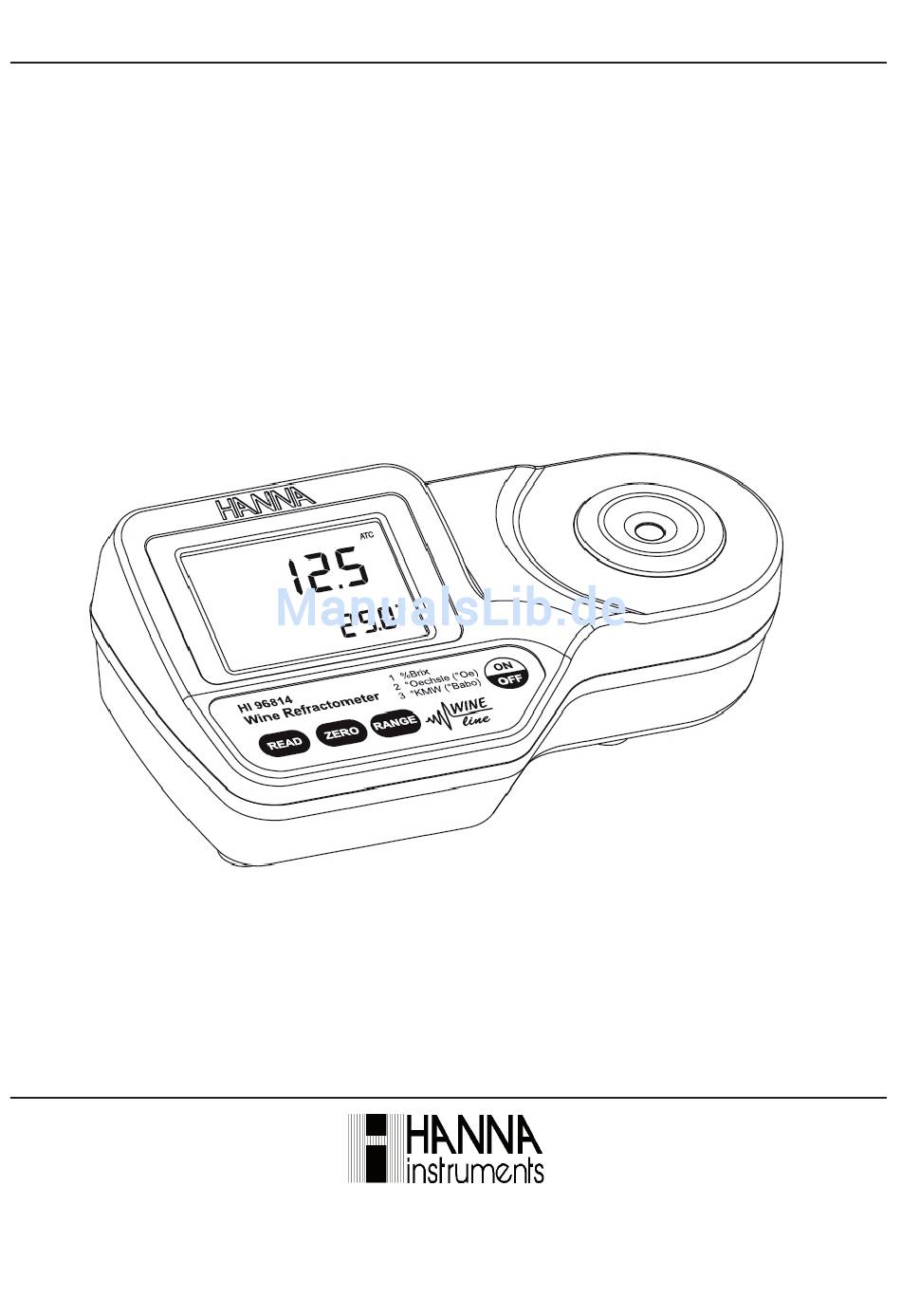

ALLGEMEINE BESCHREIBUNG Die Digital-Refraktometer HI 96811, HI 96812, HI 96813 und HI 96814 sind robuste, tragbare und wasserdichte Geräte, bei denen HANNA die jahrelange Erfahrung als Hersteller analytischer Geräte einbringt. Es handelt sich dabei um optische Geräte, die durch Messung des Brechungsindexes den Zuckergehalt in Most bestimmen.
1 , n 2 = Brechungsindex Bei den Weinrefraktometern von HANNA instruments geht das Licht von einer LED durch ein Prisma, welches mit der Probe in Kontakt ist. Ein Bildsensor bestimmt den kritischen Winkel, bei dem sich das Licht nicht mehr durch die Probe bricht.
HI 96811, HI 96812, HI 96813 und HI 96814 bestimmen den Zuckergehalt von Most in verschiedenen Messein- heiten. HI 96811, HI 96813 und HI 96814 wandeln den Brechungsindex der Probe in Zuckergehalt in % Brix um. Die Umwandlung beruht auf der Methodik, die im ICUMSA Methods Book, dem Handbuch der international anerkannten Kommission für Zuckeranalyse, empfohlen wird.
FUNKTIONSBESCHREIBUNG ANSICHT VON OBEN 1. Display (LCD) 2. Read Taste (Messung durch Bediener) 3. Zero Taste (Kalibrierung durch Bediener) 4. ON/OFF (An/Aus) 5. Hauptanzeige 6. Nebenanzeige 7. Edelstahlprobenwanne und Prisma 8. Range Taste (HI 96813 und HI 96814) ANSICHT VON UNTEN Öffnen 8.
ANZEIGE 1. SETUP: Symbol für Werkskalibrierung 2. Symbol zeigt an, dass ein Messvorgang durchgeführt wird 3. Batterie (blinkt bei schwacher Batterieladung) 4. Symbol für Kalibrierung 5. Automatische Temperaturkompensation (blinkt, wenn die Temperatur ausserhalb von 10-40°C ist) 6. Hauptanzeige (zeigt Messergebnisse und Fehlermeldungen an) 7.
MESSRICHTLINIEN - Behandeln Sie das Gerät vorsichtig. Lassen Sie es nicht fallen. - Tauchen Sie das Gerät nicht in Wasser ein. - Sorgen Sie dafür, dass das Gerät mit Ausnahme der Probenwanne über dem Prisma vor Spritzwasser geschützt ist. - Verwenden Sie keine Lösungen, die das Gerät oder das Prisma beschädigen könnten. Hierzu gehören die meisten organischen Lösungen sowie extrem heisse oder kalte Lösungen.
3. Drücken Sie die Zero Taste. Wenn keine Fehlermeldung angezeigt wird, ist das Gerät kalibriert (Fehlermeldungen siehe Seite 14). Hinweis: Das Display zeigt 0,0 bis eine Probenmessung erfolgt oder das Gerät ausgeschaltet wird. 4. Nehmen Sie vorsichtig den Zero Wasserstandard mit einem weichen Tuch auf. Achten Sie darauf, die Prismaoberfläche nicht zu verkratzen.
Hinweis: Das ATC Symbol blinkt, und die automatische Temperaturkompensation wird deaktiviert, falls die Temperatur ausserhalb des Bereiches 10 bis 40°C liegt. 4. Entfernen Sie die Probe aus der Probenwanne, indem Sie die Probe mit einem weichen Tuch aufnehmen. 5. Reinigen Sie das Prisma und die Probenwanne mithilfe von Plastikpipetten mit destilliertem oder deionisiertem Wasser. Trocknen Sie Prisma und Probenwanne mit einem Tuch.
HI 96814: 1. Zur Auswahl der Messeinheit (% Brix, °Öchsle, °KMW) drücken Sie RANGE. Durch nochmaliges Drücken wechselt das Gerät von % Brix (“bri”) zu °Öchsle (“OE”) und °KMW (“bAbo”). Wenn im Display “----” erscheint, ist das Gerät messbereit. Eine Zahl in der Nebenanzeige weist auf die gewählte Mes- seinheit hin: “1”...
ÄNDERN DES UMRECHNUNGSFAKTORS WAHRSCHEINLICHER ALKOHOL Der Umrechnungsfaktor für den wahrscheinlichen Alkoholgehalt kann wie folgt geändert werden: 1. Halten Sie die ON/OFF Taste ca. 8 Sekunden lang gedrückt. Im Display erscheint zuerst der Bildschirm mit allen Segmenten. Dann zeigt die Hauptanzeige die Modellnummer und die Nebenanzeige die Versionsnummer an. Halten sie ON/OFF Taste weiterhin gedrückt.
FEHLERMELDUNGEN Fehlercode Beschreibung Allgemeiner Fehler. Überprüfen Sie die Stromver- sorgung. Falls das Gerät weiterhin diesen Fehler meldet, wenden Sie sich an HANNA. Der Probenmesswert ist niedriger als der 0% Brix- LO obere Anzeige standard, der für die Gerätekalibrierung verwendet wurde. Probe überschreitet den maximalen Messbereich.
- Setzen Sie den Batteriefachdeckel wieder ein, und drehen Sie ihn in Uhrzeigerrichtung, bis er einrastet. GARANTIE HI 96811, HI 96812, HI 96813 und HI 96814 besitzen eine Garantie von 2 Jahren auf Fehler in Ausführung und Material, wenn sie für den beabsichtigten Zweck genutzt und nach den Anweisungen gewartet werden. Diese Garantie beschränkt sich auf die kostenlose Reparatur oder den Ersatz der Messgeräte.
