Verwandte Anleitungen für Hanna Instruments HI 96822
Inhaltszusammenfassung für Hanna Instruments HI 96822

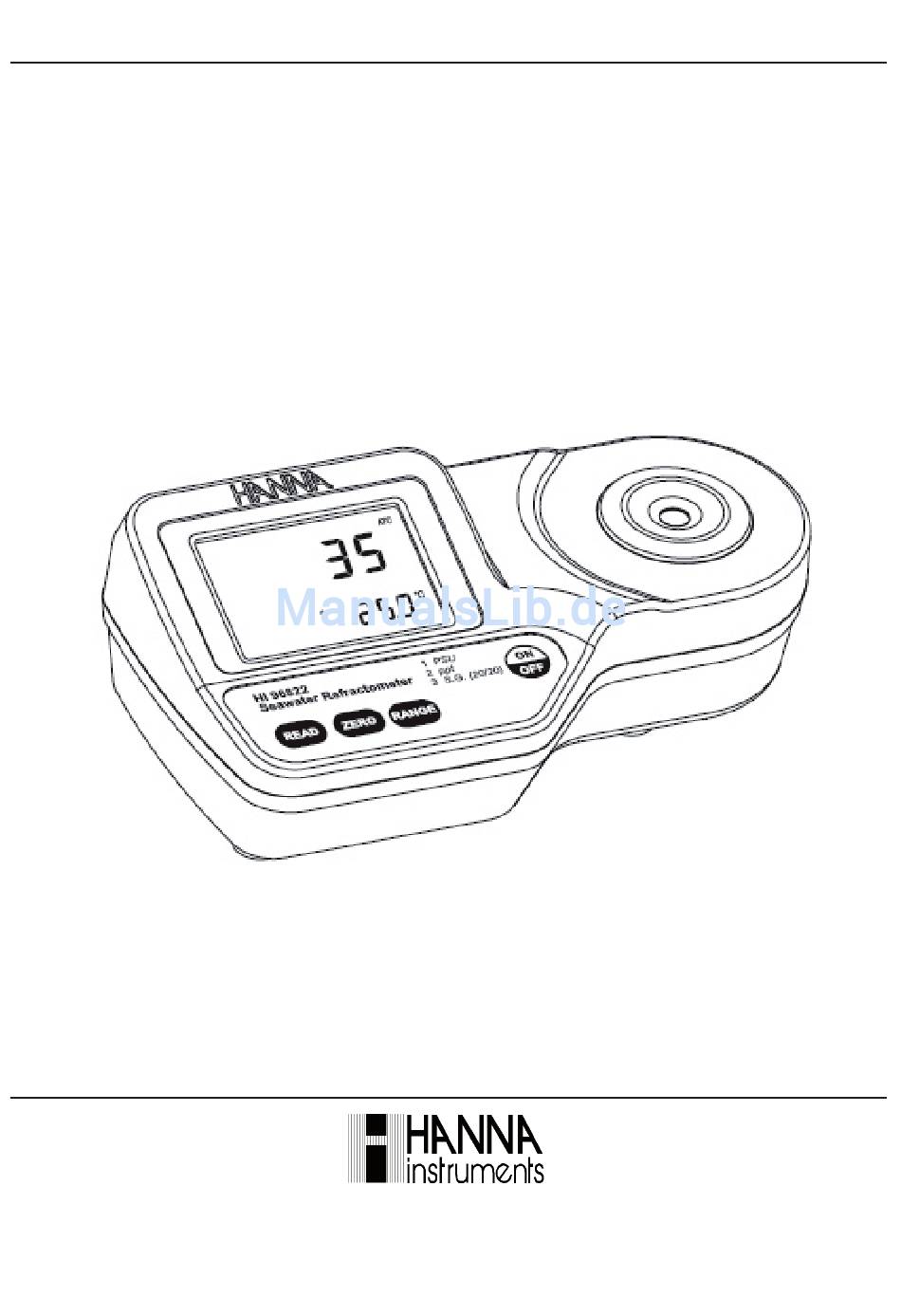

- Seite 1 Bedienungsanleitung HI 96822 Salz-Refraktometer für Meerwasser Stand: 03/11 www.hannainst.ch...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, danke, dass Sie sich für ein Produkt von Hanna instruments entschieden haben. Bitte lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Die Anleitung gibt Ihnen die nötigen Informationen, um das Gerät korrekt zu benutzen. -
Seite 3: Allgemeine Beschreibung

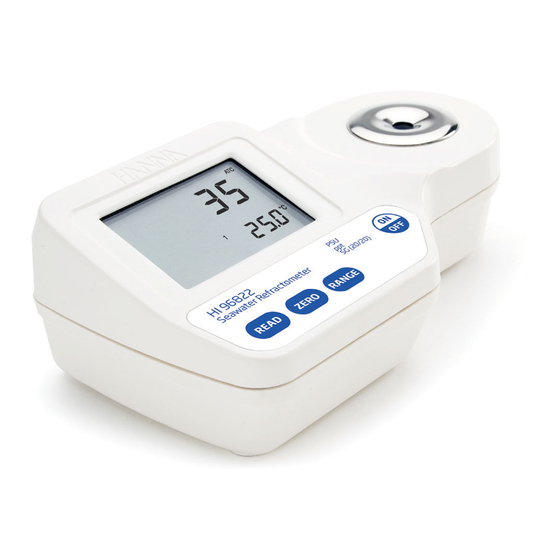

ALLGEMEINE BESCHREIBUNG Das HI 96822 Digital-Refraktometer für Salz ist ein robustes, tragbares und wasser- festes Gerät, bei dem HANNA die jahrelange Erfahrung als Hersteller analytischer Geräte einbringt. HI 96822 ist ein optisches Gerät, das durch Messung des Brechungsindexes den Salzgehalt von natürlichem und künstlichem Meerwasser bestimmt. Das Verfahren ist sowohl einfach als auch schnell. -
Seite 4: Funktionsprinzip
1 , n 2 = Brechungsindex Bei HI 96822 geht das Licht von einer LED durch ein Prisma, welches mit der Probe in Kontakt ist. Ein Bildsensor bestimmt den kritischen Winkel, bei dem sich das Licht nicht mehr durch die Probe bricht. -
Seite 5: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG ANSICHT VON OBEN 1. Display (LCD) 2. Read Taste (Messung durch Bediener) 3. Zero Taste (Kalibrierung durch Bediener) 4. ON/OFF (An/Aus) 5. Hauptanzeige 6. Nebenanzeige 7. Edelstahlprobenwanne und Prisma ANSICHT VON UNTEN Öffnen 8. Batteriefachdeckel 9. Batteriefach... -
Seite 6: Anzeige
ANZEIGE 1. SETUP: Symbol für Werkskalibrierung 2. Symbol zeigt an, dass ein Messvorgang durchgeführt wird 3. Batterie (blinkt bei schwacher Batterieladung) 4. Symbol für Kalibrierung 5. Automatische Temperaturkompensation (blinkt, wenn die Temperatur ausserhalb von 0-40°C ist) 6. Hauptanzeige (zeigt Messergebnisse und Fehlermeldungen an) 7. -
Seite 7: Fehlermeldungen
FEHLERMELDUNGEN Fehlercode Beschreibung Allgemeiner Fehler. Überprüfen Sie die Stromversorgung. Falls das Ge- rät weiterhin diesen Fehler meldet, wenden Sie sich an HANNA. Der Probenmesswert ist niedriger als der Null-Standard, der für die LO obere Anzeige Gerätekalibrierung verwendet wur- Probe überschreitet den maximalen HI obere Anzeige Messbereich. -
Seite 8: Kalibrierung
KALIBRIERUNG Die Kalibrierung sollte durchgeführt werden täglich, bevor Messungen erfolgen, nach Batteriewechsel oder in einer langen Messreihe. 1. Drücken Sie ON/OFF (nicht gedrückt halten). Es erscheinen kurz zwei Testbild- schirme; ein LCD Segement gefolgt von der noch übrigen Batterielebensdauer in %. -
Seite 9: Messung
MESSUNG Überprüfen Sie vor der Vornahme von Messungen, dass das Gerät kalibriert wurde. 1. Reinigen Sie die Prismaoberfläche am Boden der Probenwanne. 2. Tropfen Sie mit Plastikpipetten die Probe auf die Prismaoberfläche. Füllen Sie die Wanne vollständig. Hinweis: Falls die Probentemperatur sich stark von der Gerätetemperatur untersc- heidet, warten Sie ca. -
Seite 10: Herstellung Einer Standardlösung
HERSTELLUNG EINER STANDARDLÖSUNG Die Genauigkeit des Gerätes kann mithilfe einer NaCl-Lösung überprüft werden. Nachstehende Tabelle zeigt Ihnen die Relation zwischen NaCl-Lösung und erwart- etem Salinitätswert auf. Gehen Sie zur Herstellung einer Standard NaCl-Lösung (g/100 g) wie folgt vor: - Stellen Sie den Behälter (z.B. ein Glasfläschchen oder eine Tropfflasche mit Deckel) auf eine Analysewaage. -
Seite 11: Ändern Der Messeinheit
GARANTIE HI 96822 besitzt eine Garantie von 2 Jahren auf Fehler in Ausführung und Material, wenn es für den beabsichtigten Zweck genutzt und nach den Anweisungen gewartet wird. Diese Garantie beschränkt sich auf die kostenlose Reparatur oder den Ersatz des Messgerätes. - Seite 12 KONTAKT HANNA Instruments Switzerland AG Wassergrabe 14, Postfach 208 6210 Sursee LU Tel.: +41 41 925 66 44 Fax: +41 41 925 66 40 E-Mail: info@hannainst.ch www.hannainst.ch...
