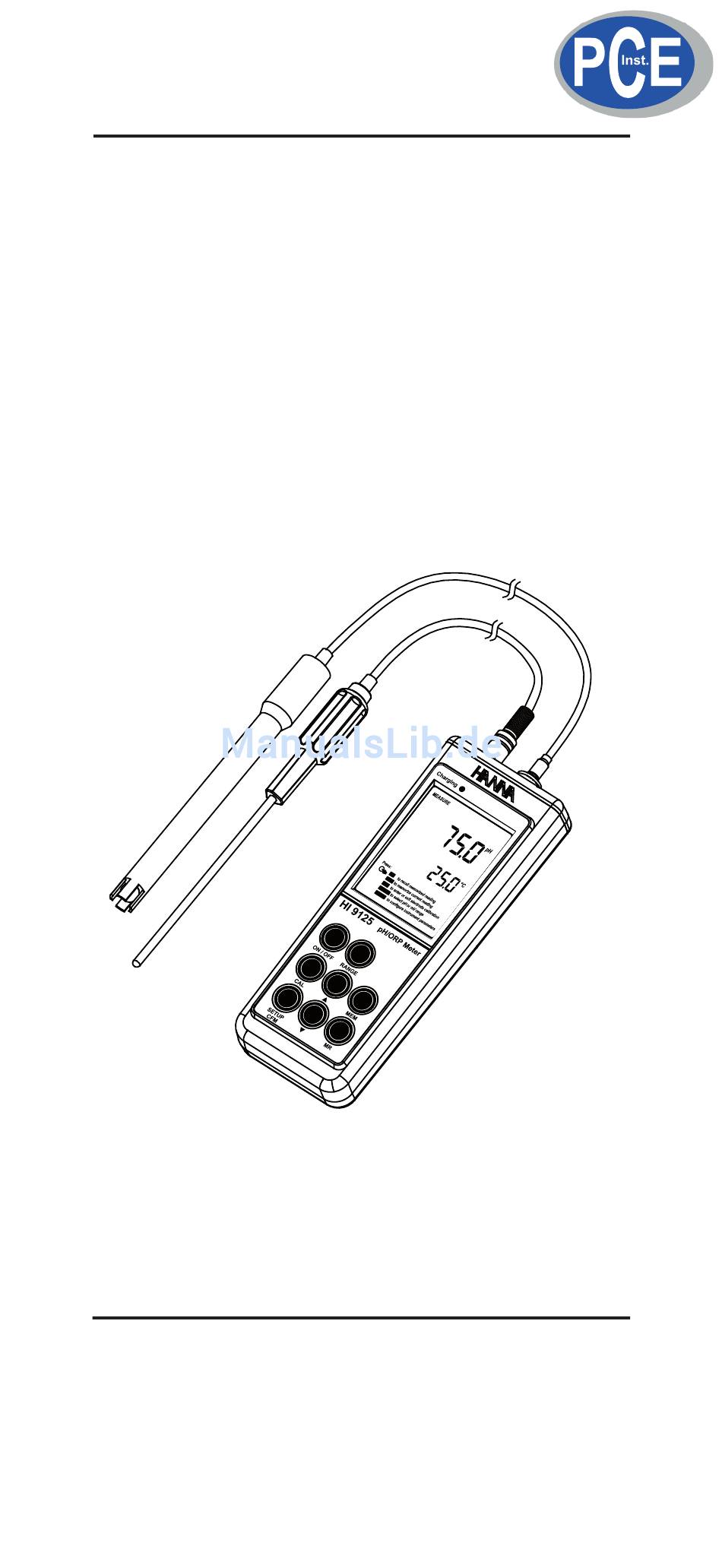

- Seite 1 Bedienungsanleitung HI 9124 HI 9125 Wasserdichte Hand-pH-Meter Stand 10/10 PCE Deutschland GmbH Im Langel 4 59872 Meschede Telefon: 02903 976 990 E-Mail: info@pce-instruments.com Web: www.pce-instruments.com/deutsch/...
-
Seite 2: Inhaltsverzeichnis
Diese Geräte sind in Über- einstimmung mit den CE Richtlinien. GARANTIE HI 9124 & HI 9125 besitzen eine Garantie von 2 Jahren auf Fehler in Ausführung und Material, wenn sie für den beabsi- chtigten Zweck genutzt und nach den Anweisungen gewartet werden. -
Seite 3: Eingangsprüfung

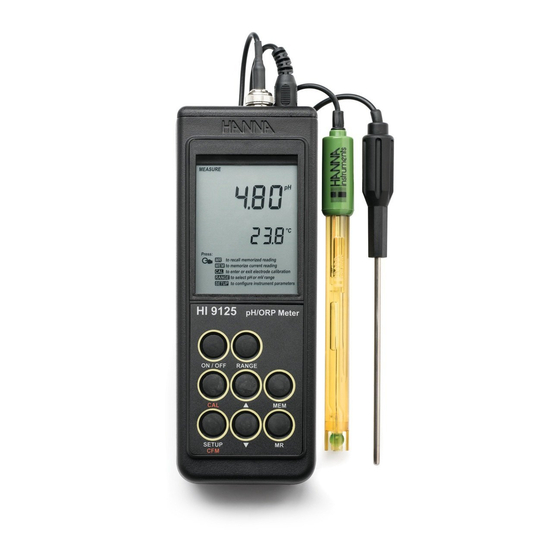

Defekte Geräte müssen zusammen mit dem mitgelieferten Zubehör in der Originalverpackung zurückgesandt werden. ALLGEMEINE BESCHREIBUNG HI 9124 und HI 9125 sind robuste, wasserdichte Hand-pH-Meter für Messungen unter rauen In- dustriebedingungen mit Laborgenauigkeit. Die Geräte verfügen über ein grosses LCD mit Doppelanzeige von pH und Temperatur, klaren Informationen zu Elektroden- und Geräte-Zu-... -
Seite 4: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG 1) LCD 2) RANGE-Taste zur Auswahl von pH oder mV (nur HI 9125). 3) ON/OFF-Taste zum Ein- und Ausschalten des Gerätes. 4) CAL-Taste, um in den Kalibriermodus zu gelangen bzw. den Kalibriermodus zu ver- lassen. 5) SETUP/CFM-Taste, um in das SETUP Menü zu gelangen bzw. -
Seite 5: Technische Daten
TECHNISCHE DATEN -2,00 bis 16,00 pH ±699,9 mV / ±1999 mV Messbereiche (nur HI 9125) -20,0 bis 120,0°C (-4,0 bis 248,0°F) 0,01 pH Auflösung 0,1 mV / 1 mV (nur HI 9125) 0,1°C (0,1°F) ±0,01 pH Genauigkeit ±0,2 mV / ±1 mV @ 20ºC / 68ºF (nur HI 9125) ±0,4°C (±0,8°F) -
Seite 6: Bedienung
BEDIENUNG VORBEREITUNG Das Gerät wird inklusive Batterien geliefert. Schliessen Sie die pH-Elektrode an den BNC- Anschluss und den Temperaturfühler an den Fühler-Anschluss oben am Gerät an. Mit dem Temperaturfühler kann einerseits Temperatur gemessen werden, andererseits die Temperatur automatisch kompensiert werden. Die Tempera- tur kann auch ohne Temperaturfühler mittels Pfeiltasten gesetzt werden. - Seite 7 um in den pH-Messmodus zu gelangen (nur bei HI 9125). Warten Sie kurz, bis sich der Messwert stabilisiert hat. Im Display erscheint der pH-Wert zusammen mit dem Temperaturwert der Messprobe. Um genaue pH-Messwerte zu erzielen, stellen Sie sicher, dass das Gerät kalibriert ist (siehe Seite 9).
- Seite 8 Hinweise: • Liegt der Messwert ausser- halb des Messbereichs, blinkt im Display der näch- stliegende Messendwert. • Bei Verwenden einer pH- Elektrode im mV-Bereich (HI 9125) misst das Gerät den von der pH-Elektrode generierten mV-Wert. REDOX-MESSUNGEN (NUR HI 9125) Um Redox-Messungen vorzunehmen, schliessen Sie eine optionale Redox-Elektrode an das Gerät an (siehe Zubehör, Seite 25) und schalten Sie anschliessend das Gerät ein.
-
Seite 9: Ph-Kalibrierung
pH-KALIBRIERUNG Um genaue Messwerte zu erzielen, wird em- pfohlen, das Gerät in regelmässigen Abständen zu kalibrieren. Eine pH-Kalibrierung sollte durchgeführt werden: • nach Austausch der pH-Elektrode oder des Temperaturfühlers • mindestens einmal pro Woche • nach Messung in aggressiven Medien •... - Seite 10 Der Temperaturfühler sollte nahe der pH- Elektrode sein. • Im Display erscheint „WAIT NOT READY“. • Ist der Messwert stabil aber nicht nahe dem gewählten Pufferwert, blinken im Display al- ternativ „WRONG „ und „WRONG „ auf. Ist der Messwert stabil und nahe dem gewählten Pufferwert, erscheint im Display „READY“ und „Press CFM to confirm calibration point“ blinkt auf.
- Seite 11 • Tauchen Sie nun die pH-Elektrode ca. 3 cm (1¼“) tief in die zweite Pufferlösung (pH 4,01, 10,01 oder 9,18) und rühren Sie um. Der Tem- peraturfühler sollte nahe der pH-Elektrode sein. • Ist der Messwert stabil aber nicht nahe dem gewählten Pufferwert, blinken im Display alternativ „WRONG „...
-
Seite 12: Interdependenz Von Ph & Temperatur
INTERDEPENDENZ VON PH & TEMPERATUR pH-Wert und Temperatur stehen in engem Zusammenhang zueinander. Bei Pufferlösungen beeinträchtigt die Temperatur den pH-Wert je- doch weniger als bei Messproben. Während der Kalibrierung kalibriert das Gerät automatisch auf den pH-Wert, der der gemessenen oder einge- stellten Temperatur entspricht. -
Seite 13: Setup Menü
SETUP MENÜ Im SETUP Menü können verschiedene Para- meter konfiguriert werden. Um im Messmodus in das SETUP Menü zu gelangen, drücken Sie die SETUP-Taste und halten Sie diese ca. 5 Sekunden lang gedrückt. Im SETUP Menü können Sie die Parameter mit- hilfe der Pfeiltasten ändern. -
Seite 14: Mv-Kalibrierung (Nur Hi 9125)
Wenden Sie sich hierzu an Ihren Händler oder Ihre örtliche HANNA-Niederlas- sung. TEMPERATUR-KALIBRIERUNG Was den Temperatur-Bereich betrifft, sind HI 9124 & HI 9125 ebenfalls werkskalibriert. Für optimale Genauigkeit wird empfohlen, mindestens einmal pro Jahr eine Temperatur- Kalibrierung durchzuführen. Wenden Sie sich hierzu an Ihren Händler oder Ihre örtliche... - Seite 15 Das Gerät verfügt auch über eine BEPS-Funktion (Battery Error Prevention System). Diese schaltet das Gerät automatisch ab, wenn der Batteriestatus zu niedrig ist, um verlässliche Messungen zu gewährleisten. Beim Starten des BEPS-Systems erscheint “0 batt” ein paar Sekun- den im Display, dann schaltet das Gerät ab. Zum Wechseln der Batterien gehen Sie wie folgt vor: • Schalten Sie das Gerät aus.
-
Seite 16: Symbole & Nachrichten Im Display
SYMBOLE & NACHRICHTEN IM DISPLAY TAGS & SYMBOLS Modus mode ta gs pH oder mV pH or mV Messwert me a sure me nt Batterie-Symbol ba tte ry symbol Kalibriernachrich- c a libra tion me ssa ge s Temperaturmess- te mpe ra ture re a ding first or se c ond wert oder pH- 1ster oder 2ter... -
Seite 17: Temperaturkorrelation Für Ph Sensitives Glas
TEMPERATURKORRELATION FÜR PH SENSITIVES GLAS Der Widerstand von Glaselektroden hängt zum Teil von der Temperatur ab. Je niedriger die Temperatur, desto höher der Widerstand. Wenn der Widerstand höher ist, dauert es länger, bis sich der Messwert stabilisiert. Ausserdem wird die Reaktionszeit stärker beeinflusst, wenn die Temperatur unter 25°C liegt. -
Seite 18: Elektrodenpflege
ELEKTRODENPFLEGE Nachfüllöffnung* Nachfüllöffnung* Interne Referenz Internes pH Element Internes pH Element Interne Referenz Diaphragma Diaphragma Ionensensitives Ionensensitives Glas Glas Kunststoff- Glas- pH Elektrode pH Elektrode Interne Referenz Interne Referenz Diaphragma Diaphragma Platin oder Platin oder Gold Sensor Gold Sensor Kunststoff- Glas- Redox Elektrode Redox Elektrode... -
Seite 19: Aufbewahrung
Nachfüllbare Elektroden: Ist die Nachfülllösung (Elektrolyt) mehr als 2,5 cm (1") unter der Einfüllöffnung, entsprechende Elektrolytlösung zugeben. MESSUNG Elektrode mit destilliertem Wasser abspülen, an- schliessend in die Messprobe tauchen (maximal 3 cm / 1¼") und kurz umrühren. Um eine kurze Ansprechzeit zu gewährleisten und Falschmessungen durch eventuelle Rückstände zu vermeiden, Elektrode vor dem Einsatz mit der Messprobe abspülen. -
Seite 20: Fehlerbehebung
FEHLERBEHEBUNG SYMPTOME PROBLEM LÖSUNG Langsame Reaktion/ Verschmutzte pH Elektrodenspitze 30 übermässiges Elektrode. Minuten in HI 7061 Adriften oder HI 8061 Lösung einlegen und dann Elektrode reinigen. Messwerte Verstopftes/ver- Elektrode reinigen. schwanken nach schmutztes Dia- Mit frischer Lösung oben und unten phragma. -
Seite 21: Zubehör
ZUBEHÖR PUFFERLÖSUNGEN HI 70004P Pufferlösung pH 4,01, 25 x 20 ml HI 7004M Pufferlösung pH 4,01, 230 ml HI 7004L Pufferlösung pH 4,01, 500 ml HI 7006M Pufferlösung pH 6,86, 230 ml HI 7006L Pufferlösung pH 6,86, 500 ml HI 70007P Pufferlösung pH 7,01, 25 x 20 ml HI 7007M Pufferlösung pH 7,01, 230 ml... - Seite 22 PH-ELEKTRODEN Elektroden, deren Referenz mit B endet, haben einen BNC Stecker und 1 m Kabel. HI 1043B Kombinierte pH-Elektrode, Glas, doppelte Refe- renz, nachfüllbar Anwendung: stark alkalische und saure Medien HI 1053B Kombinierte pH-Elektrode, Glas, einfache Ref- erenz, Diaphragma: Keramik, dreifach, Spitze: konisch, nachfüllbar, Anwendung: Emulsionen HI 1083B Kombinierte pH-Mikroelektrode, Glas, Elektrolyt:...
- Seite 23 HI 1330B Kombinierte pH-Elektrode, Glas, einfache Referenz, nachfüllbar, Laboranwendungen (Messungen im Reagenzglas) HI 1331B Kombinierte pH-Elektrode, Glas, einfache Referenz, nachfüllbar, Allgemeine Laboranwendungen HI 1230B Kombinierte pH-Elektrode, PEI, doppelte Referenz, nachfüllbar, Allgemeine Anwendungen, Feldmes- sungen HI 2031B Kombinierte pH-Elektrode, Glas, einfache Referenz, Spitze: konisch, nachfüllbar, Anwendung: halbfeste Medien HI 1332B...
- Seite 24 FC 100B Kombinierte pH-Elektrode, PVDF, doppelte Referenz, nachfüllbar, Anwendung: Milch, Milchprodukte FC 200B Komb. pH-Elektrode, PVDF, Spitze: konisch, Elektrolyt: Viscolene, nicht nachfüllbar, Anwendung: Milch, Milch- produkte, halbfeste Medien FC 210B Komb. pH-Elektrode, Glas, doppelte Referenz, Spitze: konisch, Elektrolyt: Viscolene, nicht nachfüllbar, An- wendung: Milch, Joghurt, Kreme FC 220B Komb.
- Seite 25 Kombinierte Redox-Elektrode, PEI, Gelgefüllt, Spitze: Platin, Anwendung: Allgemeine Anwendung HI 4430B Kombinierte Redox-Elektrode, PEI, Gelgefüllt, Spitze: Gold, Anwendung: Allgemeine Anwendung HANNA instruments bietet eine breite Palette an Elektroden für jeden Bedarf. Rufen Sie einfach an: +49 78 51 91 29 0...
-
Seite 26: Sonstiges Zubehör
Gerät nicht bei Spannungen über 24 Vac oder 60 Vdc verwenden. Um Schäden oder Brand zu vermeiden, keine Messungen in Mikrowelleng- eräten durchführen. Hanna instruments behält das Recht vor, seine Produkte ohne Vorankündung in Bezug auf Design und Technik abzuändern. - Seite 27 KONTAKT PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Tel.: +49 2903 976 990 Fax: +49 2903 976 9929 e-mail: info@pce-instruments.com www.pce-instruments.com/deutsch...
