- Seite 1 HI97736 Photometer für Gesamthärte und pH...
- Seite 2 Sehr vielen Dank, dass Sie sich für ein Produkt von Hanna Instruments geehrte entschieden haben. Kundin, Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie sehr dieses Messgerät verwenden. geehrter Dieses Handbuch gibt Ihnen die notwendigen Informationen für den Kunde richtigen Gebrauch dieses Messgeräts und eine genaue Vorstellung von...
-
Seite 3: Inhaltsverzeichnis
INHALT ÜBERPRÜFUNG DER LIEFERUNG ................4 SICHERHEITSHINWEISE ..................5 ABKÜRZUNGEN ....................5 TECHNISCHE DATEN .................... 6 BESCHREIBUNG ....................7 BESTIMMUNGSGEMÄSSER GEBRAUCH ............7 ALLGEMEINE BESCHREIBUNG ................. 7 FUNKTIONSBESCHREIBUNG ................8 FUNKTIONSPRINZIP ..................9 DAS OPTISCHE SYSTEM ................. 9 ALLGEMEINE BEDIENUNG .................. 10 GERÄTEVALIDIERUNG: CAL CHECK™... -
Seite 4: Überprüfung Der Lieferung
Nehmen Sie das Gerät und das Zubehör aus der Verpackung und untersuchen Sie es sorgfältig, um sicherzustellen, dass während des Transports keine Schäden entstan- den sind. Benachrichtigen Sie Ihr nächstes Hanna Instruments Kundendienstzentrum, wenn Sie Beschädigungen oder Fehlfunktionen feststellen Jedes HI97736C wird in einer Transportbox mit dem folgenden Zubehör geliefert:... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE GEFAHR Die mit diesem Produkt zu verwendenden Chemikalien können bei unsachgemäßem Gebrauch zum Teil Vergiftungen, Organ- schäden, Verätzungen und Hautreizungen verursachen und korrosiv auf Materialien wirken. • Beachten Sie vor Gebrauch jeder Chemikalie die zugehörigen Sicherheitsdaten- blätter (SDS). Sie finden diese zum Download unter Eingabe der Produktnum- mer auf http://sds.hannainst.com. -
Seite 6: Technische Daten
TECHNISCHE DATEN Magnesiumhärte 0,00 bis 2,00 mg/L (als CaCO Messbereich Calciumhärte 0,00 bis 2,70 mg/L (als CaCO Gesamthärte 0,00 bis 4,70 mg/L (als CaCO Auflösung 0,01 mg/L Härte Genauigkeit ±0,11 mg/L ±5 % d. Messwerts bei 25 °C Adaptation der "Standard Methods for the Exam- Methode ination of Water and Wastewater, 18 Edition",... -
Seite 7: Beschreibung

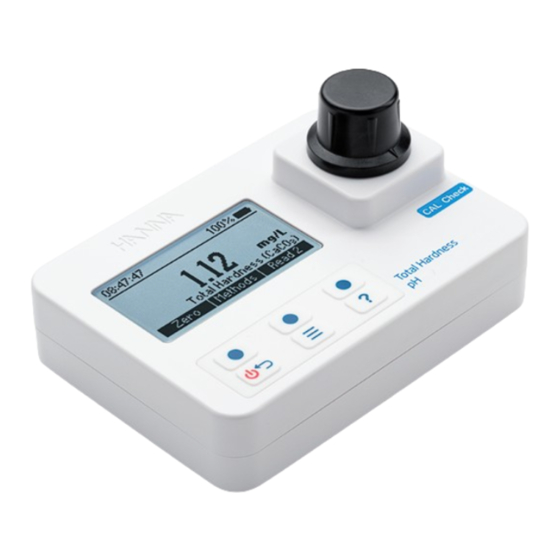

BESCHREIBUNG BESTIMMUNGSGEMÄSSER GEBRAUCH HI97736 ist ein tragbares, selbstdiagnostisches Messgerät zur photometrischen Be- stimmung der Gesamthärte und des pH-Werts von wässrigen Lösungen. ALLGEMEINE BESCHREIBUNG Das Photometer HI97736 ist ein kompaktes und vielseitiges Messgerät, das sich sowohl im Labor, als auch im mobilen Einsatz bewährt. Es ermittelt die Gesamthärte... -
Seite 8: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG 1) ON/OFF-Taste 4) Messschacht 6) Batteriefachdeckel 2) Tastatur 5) Küvetten-Positions- marker 3) LCD Tastaturbelegung Die Tastatur verfügt über 3 direkte und 3 virtuelle Tasten: Virtuelle Taste. Drücken, um die auf dem LCD direkt darüber angezeigte Funktion auszuführen. Ein-Ausschalttaste. Drücken und Halten zum Ein- oder Ausschalten. Kurz drücken um zur vorherigen Anzeige zurückzukehren. -
Seite 9: Funktionsprinzip
FUNKTIONSPRINZIP Die Photometrie basiert auf dem Prinzip, dass die Farbe einer Substanz durch Absorption und Transmission elektromagnetischer Lichtwellen entsteht. Fällt ein und der Intensität Ι Lichtstrahl einer bestimmten Wellenlänge (der Wellenlänge der Komplementärfarbe) die Moleküle der Messprobe absorbiert, und eine Strahlung der Intensität Ι (niedriger auf eine farbige Messprobe, wird ein Teil der Strahlung durch als Ι... -
Seite 10: Allgemeine Bedienung
LED-Lichtquellen bieten im Vergleich zu Wolframlampen viele Vorteile. LEDs verfügen über eine erheblich höhere Effizienz und produzieren mehr Licht bei gleichzeitig geringerem Stromverbrauch. Sie erzeugen wenig Abwärme und gewährleisten so die elektronische Stabilität des Geräts. LEDs sind für viele verschiedene Wellenlängen erhältlich, während Wolframlampen im blau/violetten Bereich nur geringe Lichtleis- tungen erbringen. - Seite 11 Mit den Wert einstellen, der im Zertifikat des verwendeten CAL Check-Standards vermerkt ist. Zum Fortfahren Weiter drücken. Hinweis: Das Gerät speichert diesen Wert zur für zukünftige Kalibrierungen. Wenn Sie einen neuen Satz Kalibrierstandards verwenden, müssen Sie den Wert anhand des neuen Zertifikats aktualisieren.
-
Seite 12: Glp
Richtige Eingabe des Zertifikatwerts, und den Zustand und das Haltbarkeitsdatum der Küvette überprüfen. Ggf. Küvette reinigen und CAL Check wiederholen. Bleibt das Problem bestehen, Hanna Instruments Kundenservice kontaktieren. Taste drücken, um das Menü aufzurufen. Mit GLP markieren und Wählen drücken. -
Seite 13: Einstellungen
Löschen drücken, um einen Eintrag zu löschen. In der darauffolgenden Abfrage: • Nein oder Taste drücken, um den Vorgang ohne Löschung abzu- brechen und zum zuletzt gewählten Eintrag zurückzukehren. • Ja drücken, um einen Eintrag zu löschen. • Alle drücken, um alle Einträge zu löschen. (Bestätigung erforderlich). EINSTELLUNGEN Taste drücken, um das Menü... - Seite 14 Zeitformat Optionen: 12 Std. oder 24 Std. Mit der virtuellen Taste die gewünschte Option wählen. Datumsformat Ändern drücken und mit das gewünschte Datumsformat markieren. Zur Bestätigung Akzept. drücken. Zum Abbrechen ohne Speicherung der neuen Auswahl Taste drücken. Dezimaltrennzeichen Optionen: Komma ( , ) oder Punkt ( .
-
Seite 15: Reagenzien / Zubehör
Geräteinformationen Wählen drücken, um Modell, Seriennummer, Firm- ware-Version und ausgewählte Sprache anzuzeigen. Taste drücken, um zum Setup -Menü zurückzukehren. Auf Werk zurücksetzen Wählen drücken, um das Gerät auf Werks- einstellungen zurückzusetzen. Zur Bestätigung Akzept. drücken. Zum Abbrechen Aufheben drücken. REAGENZIEN / ZUBEHÖR Taste drücken, um das Menü... -
Seite 16: Photometer
BATTERIESTATUS Das Gerät führt beim Einschalten einen Selbsttest durch. Während des Tests wird ® das Hanna -Logo angezeigt. Nach 5 Sekunden wird, sofern der Test erfolgreich abgeschlossen wurde, die letzte gewählte Methode angezeigt. Das Batteriesymbol in der rechten oberen Ecke des Bildschirms zeigt den Ladungszustand der Batterie an: •... -
Seite 17: Hinweise Zum Gebrauch Der Küvetten
Verwendung von Spritzen Um mit der 1-mL-Spritze genau zu dosieren: Den Kolben vollständig in die Spritze schieben und deren Spitze in die Lösung tauchen. Kolben hochziehen, bis sich der untere Rand des Dichtungsrings genau auf der gewünschten Markierung befindet. Spritze aus der Lösung nehmen und Außenseite der Spritze abtrocknen. -
Seite 18: Methodendurchführung
Hinweise: • Küvetten müssen bei der Messung außen trocken und frei von Fingerabdrücken, Öl oder Verschmutzungen sein. Küvette daher vor dem Einsetzen mit dem Reinigungstuch HI731318 reinigen. • Schütteln kann Luftblasen erzeugen, welche das Mess- ergebnis verfälschen können. Luftblasen können durch Schwenken oder Klopfen gegen die Küvette entfernt werden. - Seite 19 Methode Gesamthärte wählen (siehe Anleitung Methodenauswahl, Seite 18). Ein Becherglas mit Messskala einige Male mit Probenflüssigkeit ausspülen und anschließend mit 50 mL Probenflüssigkeit füllen (bis zur Markierung). Mit einer Spritze 0,5 mL Reagenz A für Magnesiumhärte HI93719A in das Becherglas geben und Becher zum Mischen schwenken.
- Seite 20 Einen Tropfen Reagenz D für Magnesiumhärte HI93719D in die zweite Küvette (#2) geben. Dies ist die Messprobe für die Magnesiumhärte. Kunststoffstopfen und Küvettenkappe aufsetzen und Küvette zum Mischen schwenken. ×1 7. Die dritte Küvette (#3) mit dem Kunststoff- ohne weitere Reagenzienzugabe stopfen und der Küvettenkappe verschließen.
- Seite 21 14. Messproben-Küvette für Calciumhärte (#3) in den Messschacht einsetzen und sicherstellen, dass der Markierungsstrich der Küvette an der Markierung des Messschachtes ausgerichtet ist. 15. Messen2 drücken. Das Gerät führt die Messung aus und zeigt den gemessenen Wert für die Calciumhärte in mg/L ) an.
- Seite 22 REAGENZIEN Artikelnummer Beschreibung Menge HI93710-0 pH Reagenz REAGENZIEN-SETS HI93710-01 Magnesiumhärte Reagenzien 100 Tests HI93710-03 Magnesiumhärte Reagenzien 300 Tests Weiteres Zubehör siehe Seite 27. MESSUNG Hinweis: Wenn der Anleitungsmodus ausgeschaltet ist, folgen Sie der untenstehenden Anleitung. Wenn der Anleitungsmodus eingeschaltet ist, drücken Sie nach Auswahl der Methode Messen und folgen Sie den Hinweisen auf der Anzeige.
- Seite 23 5 Tropfen HI93710-0 "pH-Reagenz" in die Küvette geben. Kunststoffstopfen und Küvettenkappe aufsetzen und Küvette schwenken. ×5 Küvette in den Messschacht einsetzen und sicherstellen, dass der Markierungsstrich der Küvette an der Markierung des Messschachtes ausgerichtet ist. Messen drücken. Das Gerät führt die Messung aus und zeigt den gemessenen pH-Wert an.
-
Seite 24: Fehlermeldungen
Methode. Stellen Sie sicher, dass die Probe keine Ver- unreinigungen enthält. Überprüfen Sie die Probenvor- bereitung und die Messvorbereitung. Datums- und Zeiteinstellungen sind verloren gegangen. Setzen Sie die Werte im Einstellungsmenü zurück. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst von Hanna Instruments. - Seite 25 Englisch ist die einzige verfügbare Sprache. Die Hilfe- funktion ist nicht verfügbar. Starten Sie das Messgerät neu. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst von Hanna Instruments. Der Batterieladestand ist für eine ordnungsgemäße Funktion des Geräts zu niedrig. Ersetzen Sie die ver- brauchten Batterien durch neue.
-
Seite 26: Batteriewechsel
BATTERIEWECHSEL Taste drücken und halten, um das Gerät auszuschalten. Batteriefachdeckel gegen den Uhrzeigersinn drehen, um das Batteriefach zu öffnen. Alte Batterien entfernen und durch 3 neue 1,5-V-AA-Batterien ersetzen. Batteriefachdeckel wieder aufsetzen und im Uhrzeigersinn drehen, um das Batteriefach zu schließen. -
Seite 27: Zubehör
ZUBEHÖR REAGENZIEN-SETS Artikelnr. Beschreibung HI93710-01 Reagenz für pH- 100 Tests HI93710-03 Reagenz für pH- 300 Tests HI93719-01 Reagenzien für Magnesiumhärte- 100 Tests HI93719-03 Reagenzien für Magnesiumhärte- 300 Tests WEITERES ZUBEHÖR Artikelnr. Beschreibung HI7101412 Transportkoffer, blau für HI977xx und 2 CAL Check Küvetten HI731318 Küvettenreinigungstuch (4 Stck.) HI731331... -
Seite 28: Entsorgung
Zertifikat Alle Geräte von Hanna Instruments sind mit den Europäischen CE-Richtlinien konform. Entsorgung Gerät und Zubehör Entsorgen Sie das Produkt nicht über den Hausmüll sondern über geeignete Recyclingsysteme für elektrische und elektronische Geräte. Gebrauchte Batterien Dieses Produkt enthält Batterien. Um potenzielle Gefahren für Mensch und Umwelt zu vermeiden, entsorgen Sie Batterien nicht über den Hausmüll sondern über geeignete Recyclingsysteme. - Seite 29 Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung gestattet. Hanna Instruments ist eine eingetragene Marke von Hanna Instruments Inc. Das Hanna Instruments Logo und CAL Check sind Marken von Hanna Instruments Inc. * Andere Firmen- und Produktnamen sind Marken oder eingetragene Marken der entsprechenden Markeninhaber.
- Seite 30 Hanna Instruments Deutschland GmbH An der Alten Ziegelei 7 89269 Vöhringen p: +49 7306 3579100 f: +49 7306 3579101 e: info@hannainst.de w: www.hannainst.de B_HI97736_2020_02 - Übersetzung der Original- Bedienungsanleitung MAN97736...
