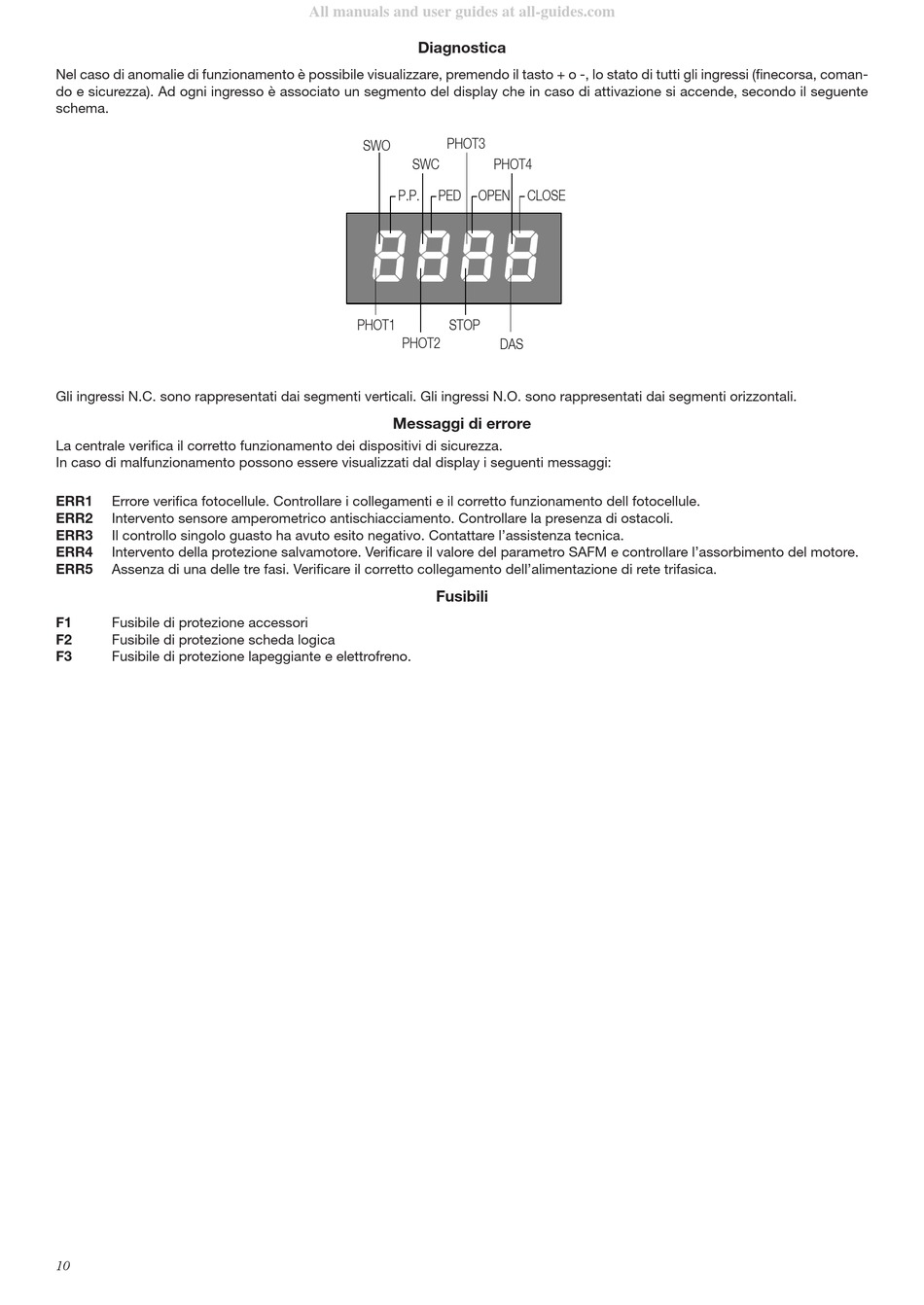

Nel caso di anomalie di funzionamento è possibile visualizzare, premendo il tasto + o -, lo stato di tutti gli ingressi (necorsa, coman-
do e sicurezza). Ad ogni ingresso è associato un segmento del display che in caso di attivazione si accende, secondo il seguente
schema.
Gli ingressi N.C. sono rappresentati dai segmenti verticali. Gli ingressi N.O. sono rappresentati dai segmenti orizzontali.
La centrale verica il corretto funzionamento dei dispositivi di sicurezza.
In caso di malfunzionamento possono essere visualizzati dal display i seguenti messaggi:
ERR1
Errore verica fotocellule. Controllare i collegamenti e il corretto funzionamento dell fotocellule.
ERR2
Intervento sensore amperometrico antischiacciamento. Controllare la presenza di ostacoli.
ERR3
Il controllo singolo guasto ha avuto esito negativo. Contattare l'assistenza tecnica.
ERR4
Intervento della protezione salvamotore. Vericare il valore del parametro SAFM e controllare l'assorbimento del motore.
ERR5
Assenza di una delle tre fasi. Vericare il corretto collegamento dell'alimentazione di rete trifasica.
F1
Fusibile di protezione accessori
F2
Fusibile di protezione scheda logica
F3
Fusibile di protezione lapeggiante e elettrofreno.
10
All manuals and user guides at all-guides.com
Diagnostica
�����
���
���
����
���
�����
����
�����
Messaggi di errore
Fusibili
�����
����
�����
���
