Inhaltszusammenfassung für Beninca THINK

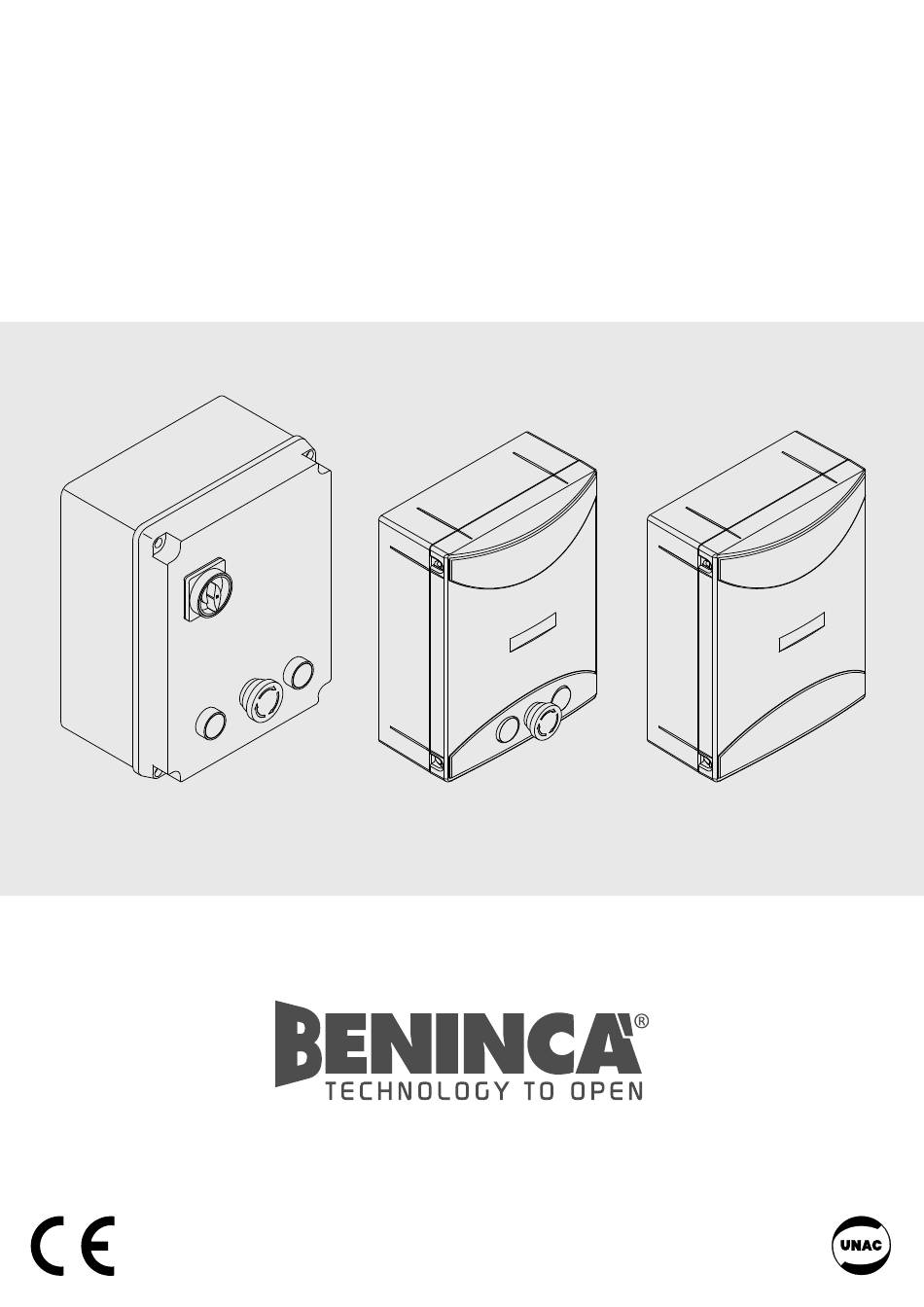

- Seite 1 L8542632 03/2016 rev 7 THINK THINK-I THINK-P THINK UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE SERRANDE ED AFFINI...
- Seite 2 THINK 230Vac 50Hz 400Vac 50Hz SAFETY STOP T0,5A T0,125A 230Vac 400Vac 2 CH. Service Light 230V J2 DAS J2 DAS Close Open DAS 8K2 DAS N.C. 21 22 23 24 25 26 27 28 29 230Vac 50Hz DISG:ON 400Vac 50Hz...
- Seite 3 Collegamento dispositivi di sicurezza verificati / Connection of tested safety devices Anschluss geprüfter Sicherheitsvorrichtungen / Branchement dispositifs de sécurité vérifiés Conexión de los dispositivos de seguridad verificados / Połączenia sprawdzanych urządzeń bezpieczeństwa 24Vac COM NC 24Vac 24Vac COM NC 24Vac 24Vac COM NC 24Vac...
- Seite 4 Erklärt, dass das Produkt: Steuerung für 1 230/400Vac-Motor, ideal für Industrie-Sektional- und Schiebetore mit intensiven Arbeitszyklen: THINK - THINK.P - THINK.I die Bedingungen der folgenden CE-Richtlinien erfüllt: • RICHTLINIE 2004/108/CE DES EUROPÄISCHEN PARLAMENTS UND EUROPARATS vom 15. Dezember 2004 in Bezug auf die Annäherung der Rechtsprechungen der Mitgliedsstaaten über die elektromagnetische Kompatibilität, welche die...
-

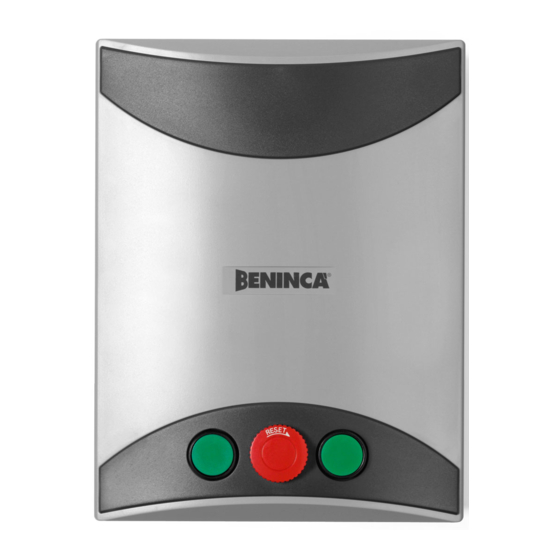

Seite 5: Steuereinheit Think
Ausgang Speisung Zubehör 24Vdc 500mA max. Schutzklasse IP54 Betriebstemperatur -20°C / +50°C Funkempfänger Steckverbinder für Funkempfänger Steuereinheit THINK FUNKTIONEN DER EIN-/AUSGÄNGE Steuereinheit THINK Klemmen Funktion Beschreibung Anschluss an den Motor 230Vac – einphasig: 1-Betrieb+Kondensator/2-Gemein/3-Betrieb+Kondensator Anschluss an den Motor 400Vac – dreiphasig:... -
Seite 6: Programmierung
Eingang Kontakt Näherungsflanke Widerstandsfähige Flanke Jumper “DAS” geschlossen. Mechanische Flanke Jumper “DAS” geöffnet. 28-29 Das Einschalten der Flanke hält die Bewegung des Flügels an. Schaltet circa 3 sec. lang um, wenn die Logik INVA auf ON geschaltet ist. Wird die Flanke nicht verwendet: Jumper “DAS“ geöffnet, Brücke zwischen den Klemmen 28-29. -
Seite 7: Funktion
Regelt die Aktivierungsdauer des Dienstlichtes. Der Kontakt schließt sich wenn der Öffnungsvorgang beginnt. Die Zeit läuft erst ab wenn der Schließvorgang beendet 1-240-(1s) ist. Aktiv nur mit Logik SMOT:ON. Regelt das Einschalten des Motorschutzschalters. Der Wert wird in Ampere ausgedrückt. SaFM 1-14-(6A) Schutzschalter schaltet bei 1 Ampere Stromaufnahme ein... - Seite 8 Wählt die Betriebsweise des Ausgangs SCA/TESTPHOT. On: Speisung der Fotozellen im Testmodus laut Schema auf Seite 4; vor jeder TSTP Bewegung werden alle Eingänge PHOT geprüft. Wenn der Test negativ ausfällt, wird (OFF) die Bewegung nicht durchgeführt. Off: Ausgang als Leuchte für das offene Tor konfiguriert. Aktiviert oder deaktiviert die einzelne Störungskontrolle.
- Seite 9 WICHTIG: Eingänge der nicht verwendeten Fotozellen Alle Fotozelleneingänge (PHOT1/2/3/4) sind standardmäßig mit der Klemme COM überbrückt; auf diese Weise funktioniert die Einheit ohne Fotozellen. Nachdem die für die Anlage erforderlichen Fotozellen angeschlossen und konfiguriert worden sind, müssen alle nicht verwende- ten Eingänge mit den verwendeten überbrückt und dementsprechend mit dem Parameter PHOx wie nachstehend beschrieben konfiguriert werden: 1 Fotozellenpaar am Eingang PHOT1, sind nur beim Schließen aktiv:...
-
Seite 10: Fehlermeldungen
Diagnostik Jedem Eingang ist ein Displaysegment zugeteilt, das bei der Aktivierung laut nachstehendem Schema aufleuchtet. PHOT3 PHOT4 P.P. OPEN CLOSE PHOT1 STOP PHOT2 Die N.C. Eingänge sind durch senkrechte Geraden dargestellt. Die N.O. Eingänge sind durch horizontale Geraden dargestellt. Fehlermeldungen Die Zentrale prüft den einwandfreien Betrieb der Sicherheitsvorrichtungen. - Seite 11 1 Premere le alette sui fianchi per sgan- 1 Presser les deux ailettes latérales pour ciare le due maschere copriviti. décrocher les deux cache-vis. 2 Rimuovere le due viti sul lato di apertu- 2 Enlever les deux vis sur le côté ra desiderato.
