Seite 1
L8542402 Rev. 10/07/01 CENTRALE DI COMANDO CONTROL UNIT STEUEREINHEIT CENTRALE DE COMMANDE CENTRAL DE MANDO CENTRALKA STEROWANIA CLR Logica24 Libro istruzioni Operating instructions Betriebsanleitung UNIONE NAZIONALE COSTRUTTORI Livret d’instructions AUTOMATISMI PER CANCELLI, PORTE, Manual de instrucciones SERRANDE ED AFFINI Książeczka z instrukcjami...
Seite 2
Hiermit erklaren wir, dass unser Produkt Nous déclarons par la présente que notre produit Por la presente declaramos que nuestro producto Niniejszym oświadczamy że nasz produkt CLR LOGICA24 LOGICA 24 è conforme alle seguenti disposizioni pertinenti: complies with the following relevant provisions:...
Seite 3
VMOT T1,6A VMOT F2,5A AMPO J1 DAS Close DAS 8K2 AMPC R A D I O J1 DAS Open DAS N.C. 230Vac 50Hz LAMP. 24Vdc Light Service 24Vac SW1 (Open) 1A max SW2 (Close) STOP 3W max PHOT OPEN CLOSE SHIELD P.P.
Seite 8

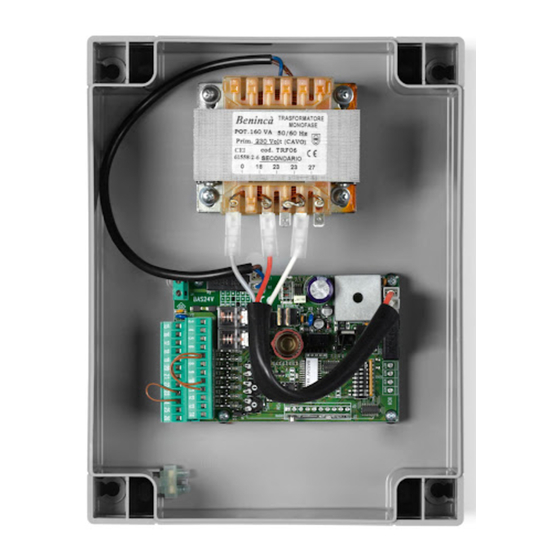

Steuereinheit CLR.Logica24 Die elektronische Zentrale CLR.Logica24 kann zur Steuerung von 1 bzw. 2 Motoren mit einer Leistung von maximal 120W+120W verwendet werden. WICHTIG: Wenn zwei Motoren installiert werden, nur die Endschalter eines einzigen Motors an die Steuereinheit schließen. ALLGEMEINE HINWEISE Die elektrische Installation und die Betriebslogik müssen den geltenden Vorschriften entsprechen.
4) Türe schließen. 5) Den Nocken des Endschalters für das Schließen einstellen, die Leuchte SWC erlischt. 6) Strom abtrennen. 7) Tür bis auf den halben Hub öffnen und wieder blockieren. 8) Wieder Strom geben. Die Leuchten STOPP, PHOT, SWO und SWC müssen aufleuchten. 9) Über die Taste oder die Fernbedienung einen Schritt-Schritt Befehl geben.
