PROOF U8 XL
Montage
1
!
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
10
HyPlus
2
4

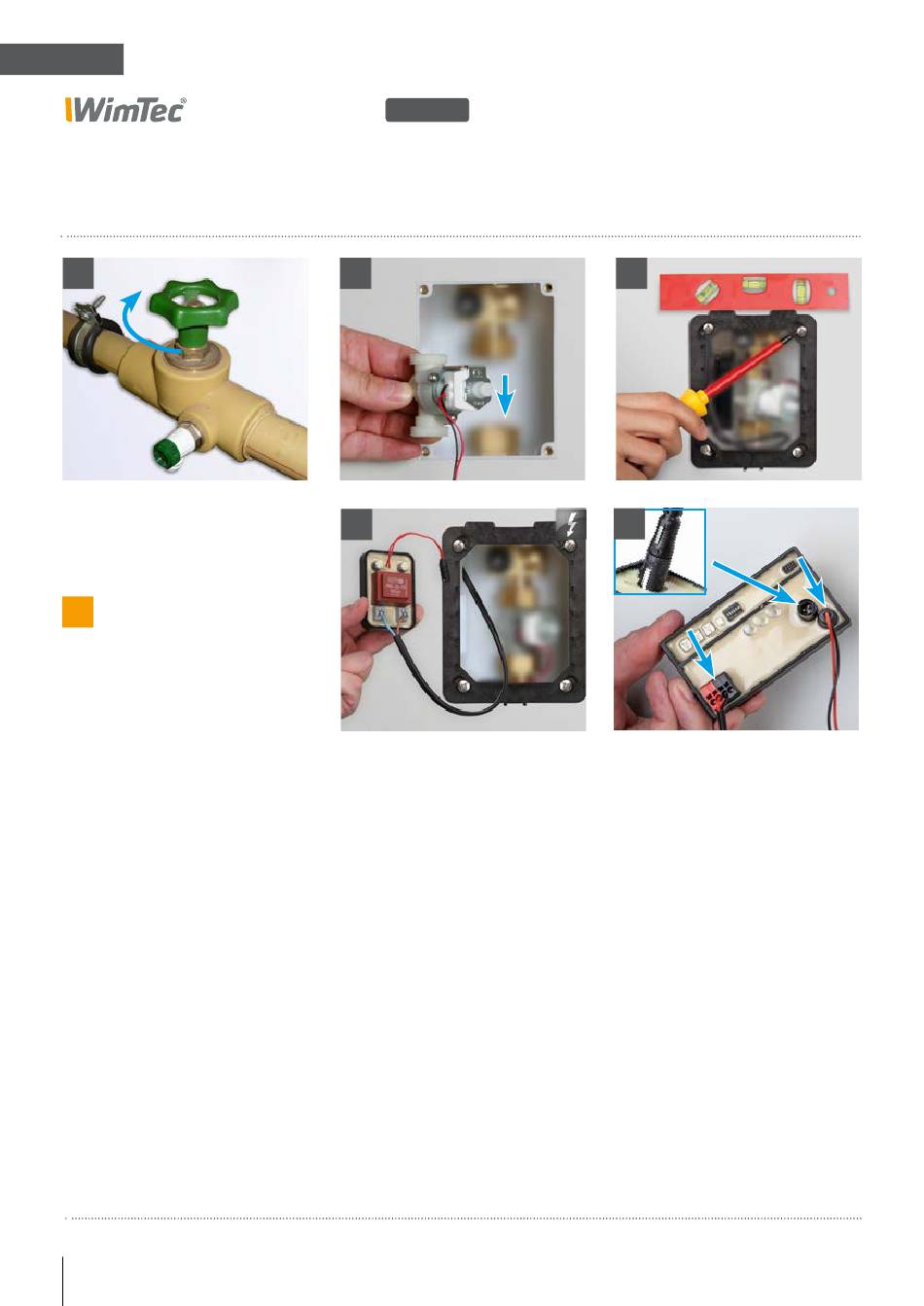

1.
Wasserzuleitung absperren.
Magnetventil mit Dichtungen einsetzen
2.
(Flussrichtung beachten!).
3.
Montagerahmen ausrichten und mit 4 beiliegenden Schrauben
befestigen (M5 x 40 mm). Dabei auf die Kabel-verbindungen
achten und die Kabel nicht quetschen.
4.
Versorgungskabel mit Netzteil verbinden
(nur bei 230 V Netzversion).
5.
Magnetventil anschließen. Steckverbindung von Infrarot-Sensor
der Armaturen-Frontplatte mit Elektronikmodul herstellen
(auf Markierungen achten). Netzteil bzw. Batteriemodul mit
Elektronik-Modul verbinden und bei Netzversion Spannungs-
zufuhr aktivieren (Sicherheitsschließimpuls beim Magnetventil
erfolgt). Die Kontroll-LED leuchtet in der ersten Minute bei
Benutzererkennung.
3
5
