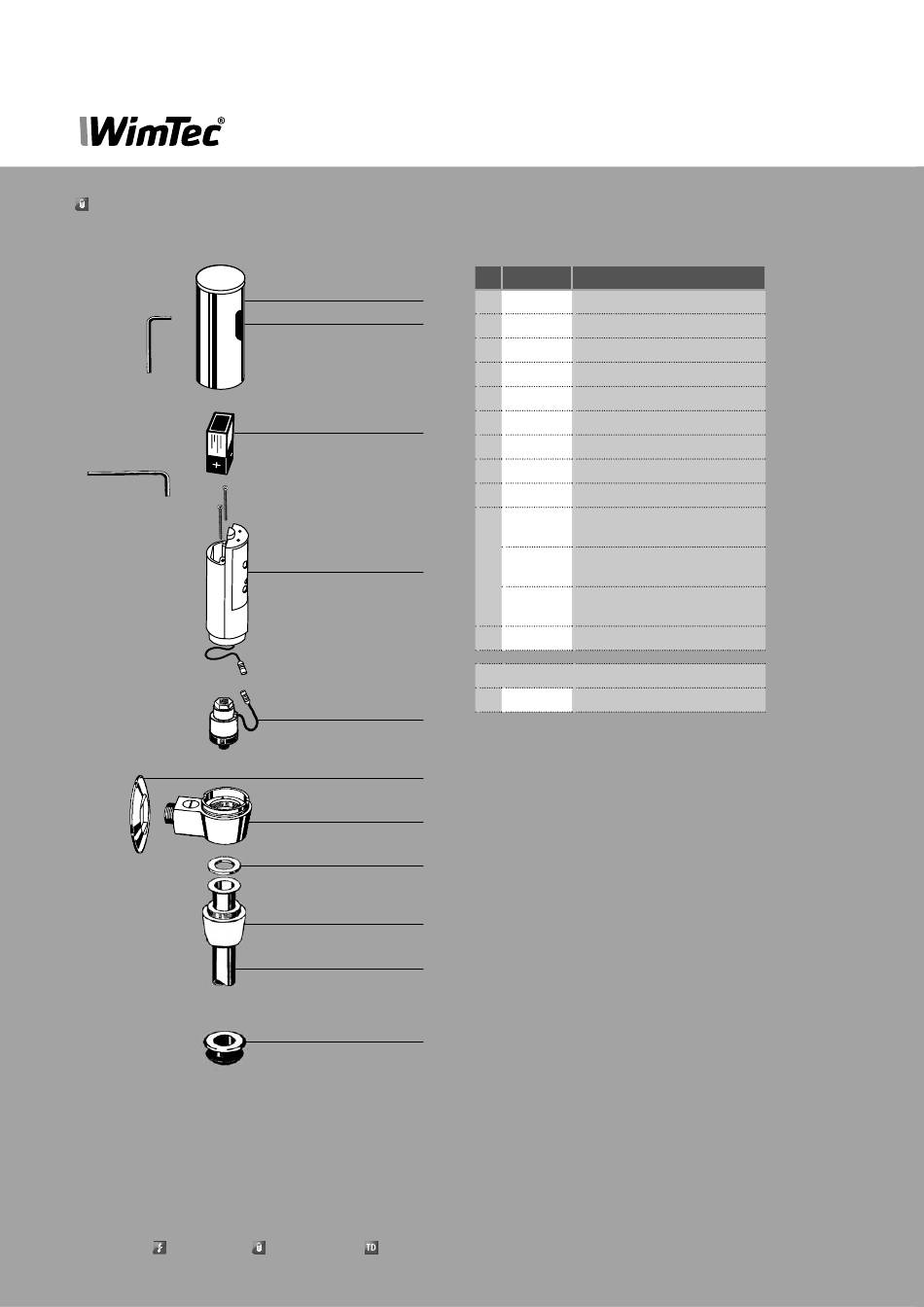

Ersatzteile 2014/2015
ULTRA

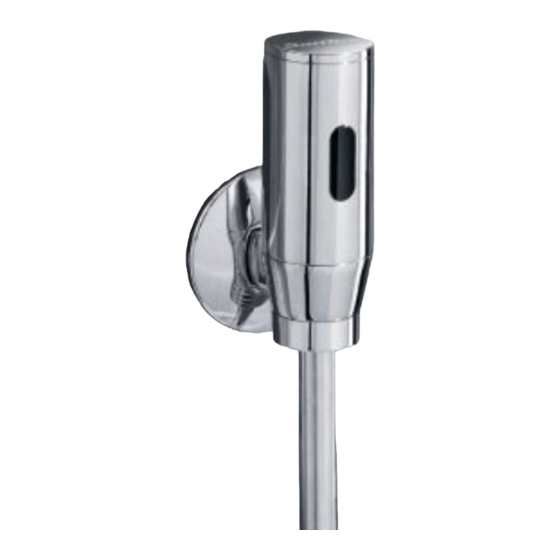

WimTec ULTRA - 9 V
Batteriebetrieb
2,5 mm
3,0 mm
Legende:
= Netzbetrieb
Netzbetrieb
Alle Preise sind Brutto Listenpreise exkl. MwSt. gültig bis 31.3.2015. Druckfehler, Irrtümer und technische Änderungen vorbehalten.
Art.Nr. 100 303, 105 797
= Batteriebetrieb
= Ausführung mit thermischer Desinfektion
Batteriebetrieb
Pos Art.Nr.:
Bezeichnung
1
1
231 250
Haube mit Fenster
2
2
104 967
Sichtfenster
3
230 086
9 V Alkali Batterie
4
231 267
Elektronikmodul 9 V
5
231 205
Magnetventil 6 V
6
232 189
Rosette
3
7
230 031
Gehäuseunterteil inkl. Rosette
8
113 976
Dichtung
9
230 154
Überwurfmutter mit Dichtung
Spülrohr Standard d = 18 mm x
230 062
200 mm inkl. Urinalverbinder
Spülrohr Lang d = 15 mm x
10
230 079
4
300 mm inkl. Urinalverbinder
Spülrohr biegbar d = 12 mm x
230 116
300 mm inkl. Urinalverbinder
11 232 059
Urinalverbinder
Zubehör:
230 123
Urinalverbinder außen
5
6
7
8
9
10
11
