Pre d i s p o s i z i o n e a l l ' u s o

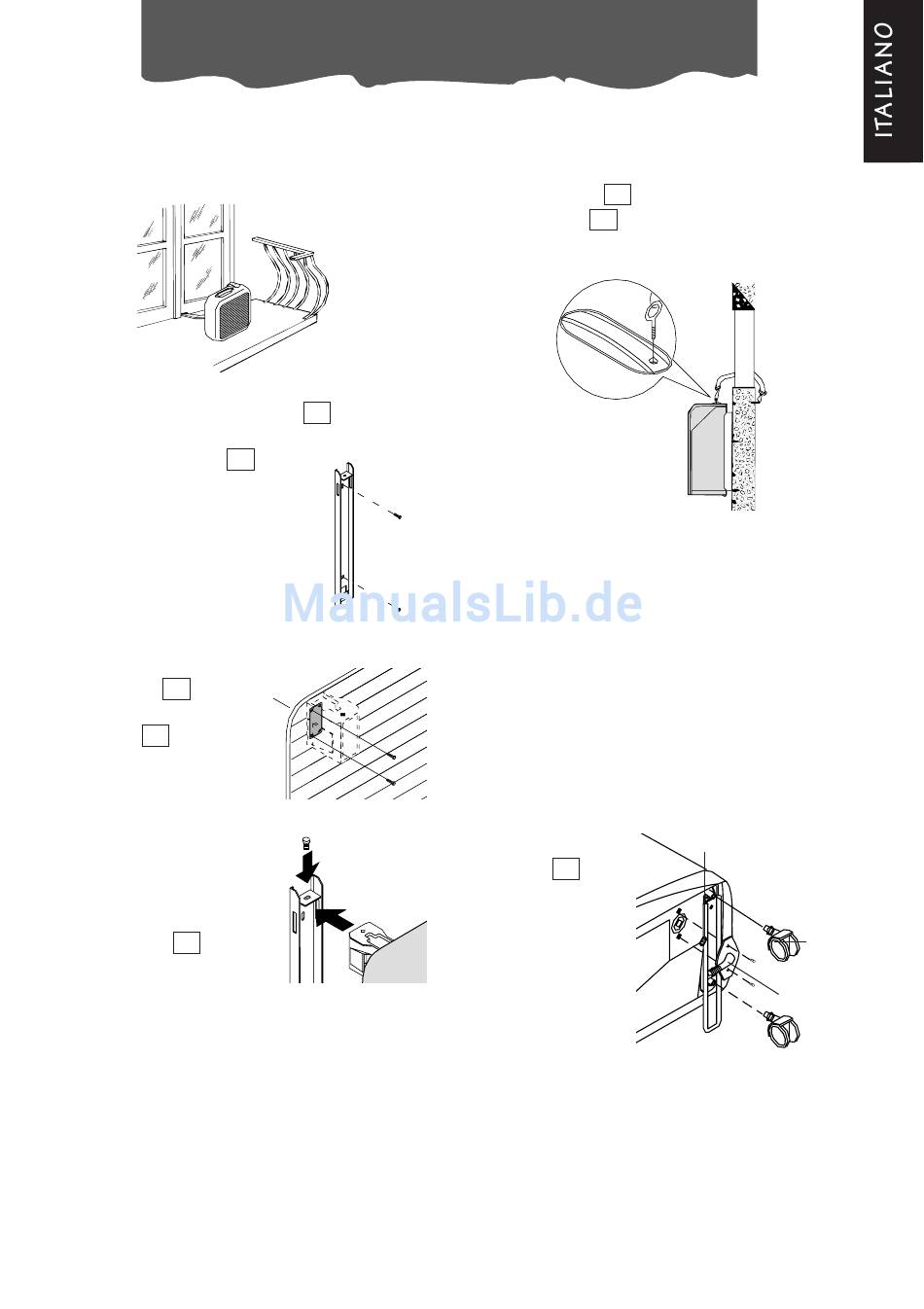

DISPOSIZIONE DELL' UNITA' ESTERNA
L'unità esterna può essere appoggiata su
una terrazza o balcone. In questo caso non è
necessario l'uso delle staffe.
L'unità esterna può essere appesa ad un
muro con le apposite staffe
caso, procedere come segue:
1) fissare la staffa
muro facendo attenzio-
ne che sia posizionata
come indicato in figura
(per la foratura, avvalersi
della dima ricavata sul
coperchio in polistirolo
dell'imballo);
2) avvitare i blocchetti
16
supporto
all'unità
esterna
con
le
20
M4mm
in dotazio-
ne (facendo attenzione
a posizionarli con il foro
per la vite sulla parte
superiore;
3) agganciare quindi l'u-
nità esterna alle staffe
fissandola, poi con la
20
vite M6mm
.
15
. In questo
15
a
viti
2
1
In alternativa per installazioni provvisorie, è
possibile sospendere l'unità esterna come
indicato in figura. In questo caso si utilizzeran-
17
no le cinghie
in dotazione agganciate
18
agli occhielli
; prima di inserire gli occhiel-
li, togliere i tappi in gomma.
L'unità esterna può essere installata sopra o
allo stesso livello dell'unità interna, purché il
dislivello non superi 1,5 m.
L'unità esterna non deve avere ostacoli né
sull'aspirazione né sulla mandata d'aria.
La distanza minima tra lo schienale e la pare-
te deve essere di 6 cm.
L'acqua di condensa che si forma durante il
funzionamento in condizionamento (funzio-
namento estivo) viene smaltita per evapora-
zione dall'unità esterna.
In casi particolari, se l'umidità è eccessiva, per
smaltire la condensa è necessario utilizzare il
raccordo
di
drenaggio con-
21
densa
in
dotazione, che
deve
essere
montato
sul
basamento del-
l'unità esterna
(vedi
figura),
dopo aver tolto
il
tappo
di
gomma.
É consigliabile proteggere l'unità esterna da
pioggia, neve, da gocciolamenti dai tetti e
dal sole.
Guarnizione
Ruota
Raccordo
7
