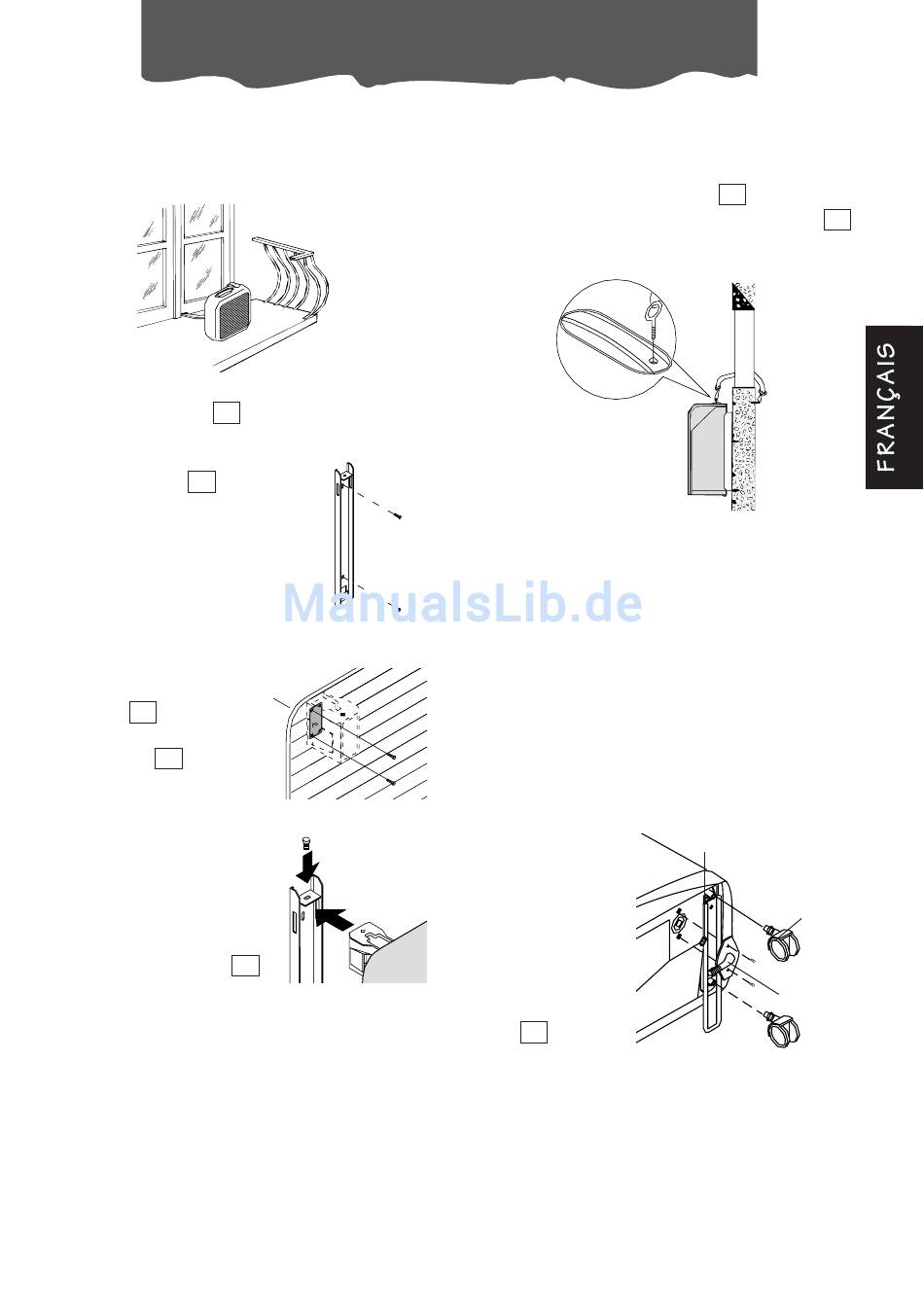

POSITIONNEMENT DE L'UNITE EXTERNE
L'unité externe peut être placée sur le sol
d'une terrasse ou d'un balcon. Dans ce cas, il
n'est pas nécessaire d'utiliser les brides.
L'unité externe peut être fixée au mur au
15
moyen des brides
Dans ce cas, procédez de la manière suivan-
te:
15
1) fixez la bride
en veillant à la position-
ner comme illustré à la
figure ci-contre (pour le
perçage des trous, vous
pouvez utiliser le gabarit
présent sur le couvercle
en polystyrène de l'emballage);
2) vissez les blocs de sup-
16
port sur l'unité
externe à l'aide des vis
20
M4mm fournies
avec l'appareil (en veil-
lant à les positionner
avec le trou pour la vis
sur la partie supérieure);
3) accrochez ensuite l'u-
nité extérieure aux bri-
des en la fixant ensuite
avec la vis M6mm
Préparation à l'emploi
prévues à cet effet.
au mur
2
1
20
.
Il est également possible, dans le cas d'instal-
lations provisoires, de suspendre l'unité exter-
ne comme illustré à la figure ci-dessous. Dans
ce cas, utilisez les courroies
doivent être accrochées aux œillets
avant d'insérer les œillets, enlevez les bou-
chons en caoutchouc.
L'unité externe peut être installée au-dessus
ou au même niveau que l'unité interne, à
condition que la dénivellation ne dépasse
pas 1,5 m.
Veillez à ce qu'il n'y ait aucun obstacle tant
sur l'aspiration que sur le refoulement de l'air
de l'unité externe.
Laissez une distance minimale de 6 cm entre
le dos de l'appareil et le mur.
L'eau de condensation qui se forme pendant
le fonctionnement en climatisation (fonction-
nement en été) est éliminée par évaporation
par l'unité exter-
ne.
Dans des cas
particuliers, lor-
sque l'humidité
est trop élevée,
il est nécessaire
d'utiliser le rac-
cord de draina-
21
ge fourni
avec l'appareil
pour éliminer l'eau de condensation. Ce rac-
cord doit être monté sur la base de l'unité
externe (voir figure) après avoir enlevé le bou-
chon de caoutchouc.
Il est conseillé de protéger l'unité externe
contre la pluie, la neige, les gouttes d'eau
provenant des toits et le soleil.
17
fournies qui
18
;
Joint
Roulette
Raccord
