Monter Les Raccords Vissés Métriques Sur Le Fronius String Control; Préparation; Généralités; Ordre Recommandé De Mise En Place Des Raccords Vissés Métriques - Fronius String Control 250/25 Bedienungsanleitung

Monter les raccords vissés métriques sur le Fronius
String Control 250/25
Préparation
1
1
Généralités -
-
-
Ordre recomman-
dé de mise en pla-
ce des raccords
vissés métriques
*
1
1
1

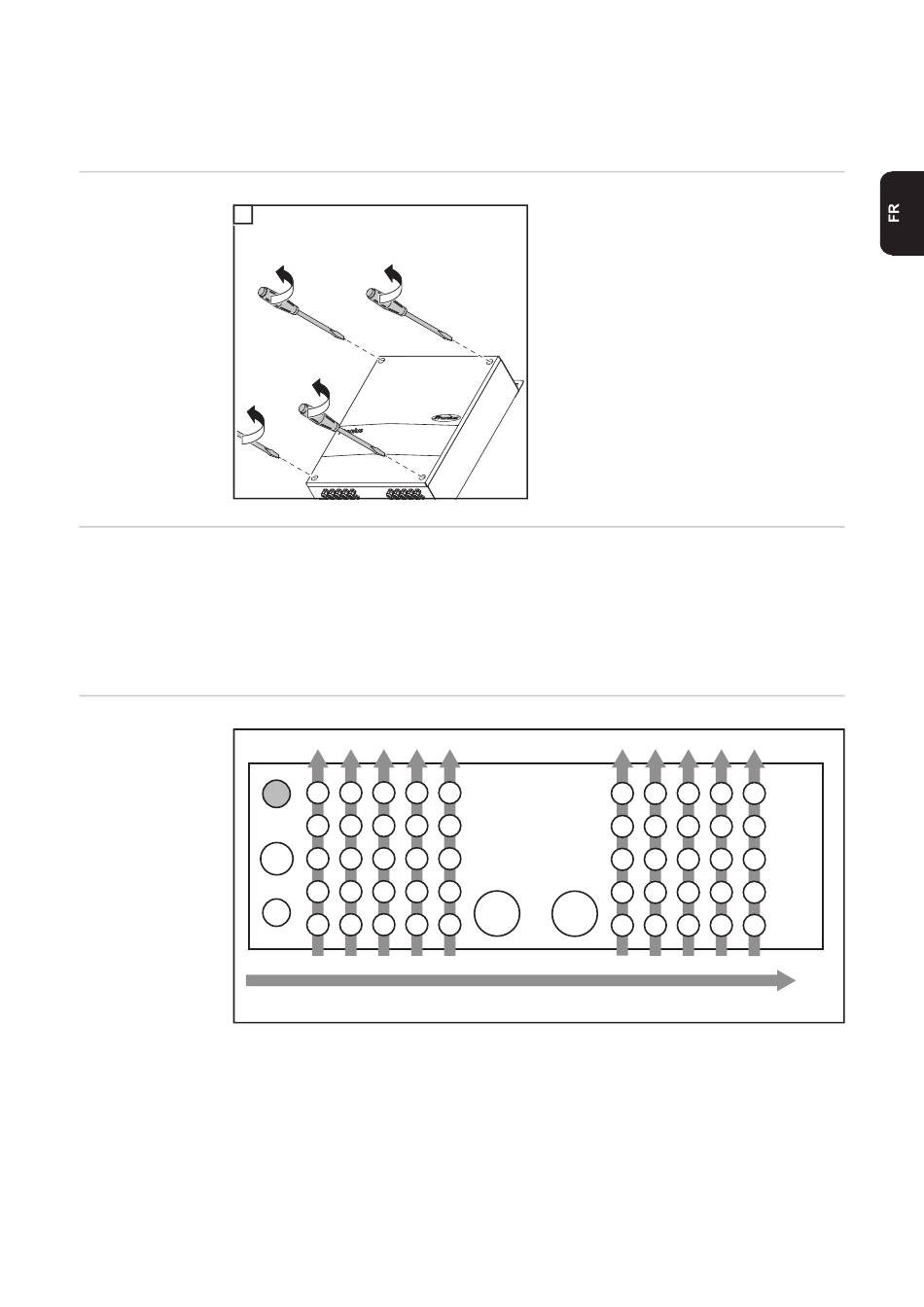

Mettre en place les raccords vissés métriques en fonction du nombre de chaînes de
modules solaires existantes, placer des raccords aveugles aux emplacements vides.
Respecter l'ordre suivant lors de la mise en place des raccords vissés métriques : de
bas en haut et de l'extérieur vers l'intérieur.
Serrer les raccords vissés métriques et aveugles en fonction de leur taille au couple
de serrage indiqué.
7
M25
6
2 5
M20*
4
1
3 8
uniquement avec protection contre la surtension en option, en sortie pour le câble
de terre
27
34
M16
33
32
M32/M40 M32/M40
31
28
29
30
