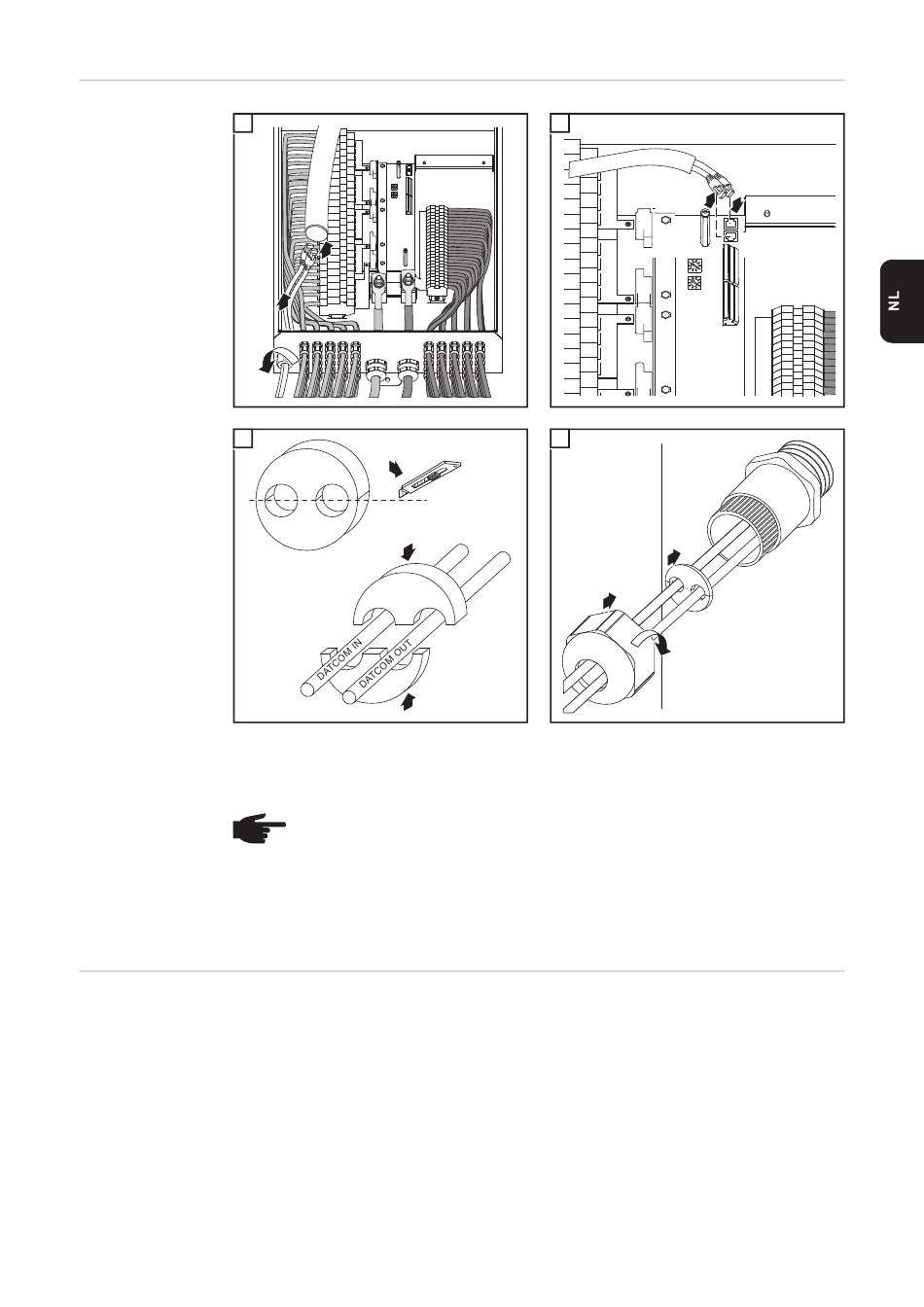

RJ 45 datacom-
1
municatiekabels
op de Fronius
String Control
250/25 aansluiten
3
(1)
(2)
Meeraderige data- Bij gebruik van meeraderige datacommunicatiekabels met een doorsnede van max. 6 mm
communicatieka- worden beide kabels zoals bij RJ45-kabels door het rubberen inzetstuk en de daarvoor be-
bels op de stemde opening geleid.
Fronius String
Control 250/25 De volgende werkzaamheden gelden voor datacommunicatiekabels met een doorsnede
aansluiten van max. 6 mm.
(1)
2
1
3
1
2
3
Siliconenslang
Aanhaalmoment 5 Nm
OPMERKING! Procedure wanneer slechts 1 datacommunicatiekabel op de
Fronius String Control 250/25 wordt aangesloten (bijv. wanneer de Fronius String
Control 250/25 het laatste component in een solarnet is):
- op de vrije RJ 45 aansluiting de afsluitstekker aansluiten; de afsluitstekker
wordt meegeleverd met de Fronius datalogger.
- In de vrije opening van het rubberen inzetstuk de kunststof pen aanbrengen,
die met de Fronius String Control 250/25 wordt meegeleverd.
2
(1)
2
IN
4
1
2
3
(2)
1
OUT
117
