Description de l'appareil

Sécurité
Description de
l'appareil Fronius
String Control
250/25

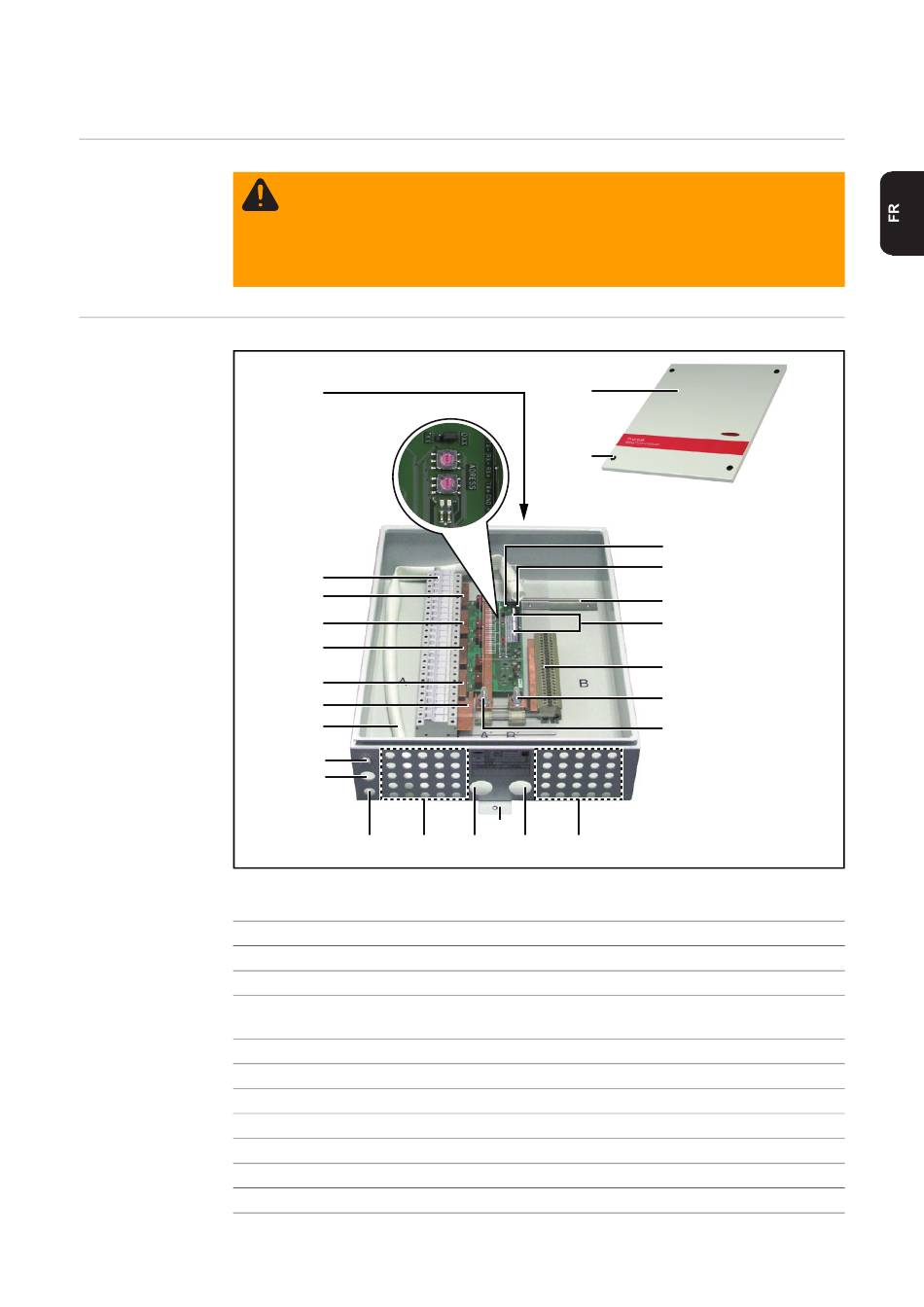

Fronius String Control 250/25
Pos.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
AVERTISSEMENT ! Les erreurs de manipulation peuvent entraîner des domma-
ges corporels et matériels graves. N'utiliser les fonctions décrites qu'après avoir
lu et compris l'intégralité des documents suivants :
- les présentes Instructions de service
- toutes les Instructions de service des composants du système, en particulier
les consignes de sécurité
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12) (13) (14)
Description
Éclisse de montage supérieure
Sélecteur d'adresse
Bornes de raccordement avec porte-fusibles pour câbles DC « IN »
section de câble 2,5 - 10 mm²
Canal de mesure 5
Canal de mesure 4
Canal de mesure 3
Canal de mesure 2
Canal de mesure 1
Gaine en silicone, prémontée sur la protection contact
Membrane de compensation de pression
(26)
(25)
(15)
(16) (17)
*)
(24)
(23)
(22)
(21)
(20)
(19)
(18)
