Metrische schroefkoppelingen op de Fronius String
Control 250/25 monteren

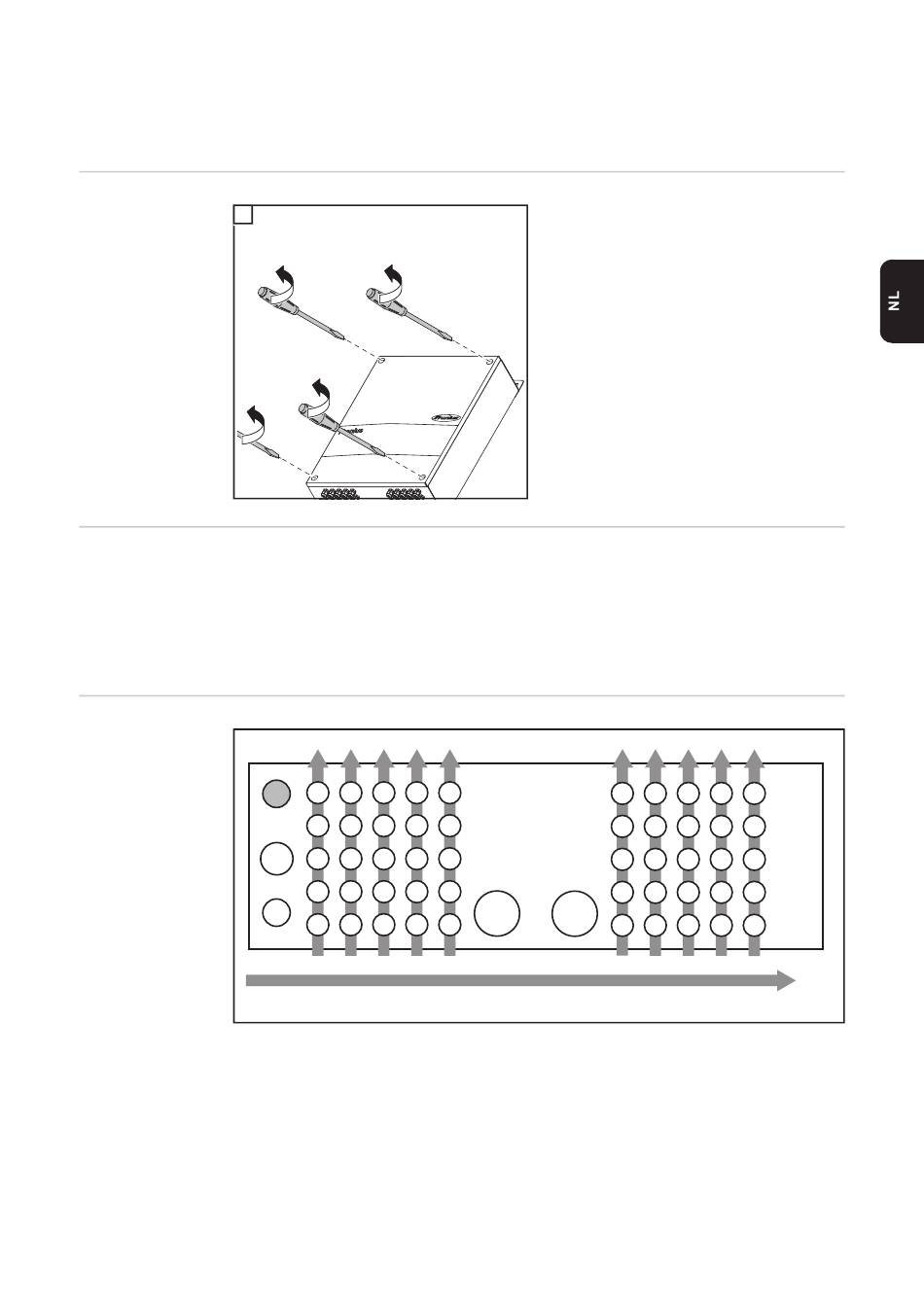

Voorbereiding

1
1

Algemeen

-
-
-
Aanbeveling voor
de volgorde bij
het aanbrengen
van de metrische
schroefkoppelin-
gen
*
1
1
1
Metrische schroefkoppelingen overeenkomstig het aantal aanwezige solarmodu-
lestrings aanbrengen, in lege plaatsen een plug aanbrengen.
Volgorde bij het aanbrengen van de metrische schroefkoppelingen aanhouden: van
beneden naar boven en van buiten naar binnen.
Metrische schroefkoppelingen en pluggen overeenkomstig hun maat met het aange-
geven aanhaalmoment aanhalen.
7
M25
6
2 5
M20*
4
1
3 8
alleen op optionele overspanningsbescherming als uitlaat voor de aardeaanslui-
ting
27
34
M16
33
32
M32/M40 M32/M40
31
28
29
30
54
M16
35
