Vorwahluhr Und Option Sommer-/Winterschalter - Webasto Thermo Top C Einbauanleitung

Clio
HINWEIS
Beim Bohren auf dahinterliegende Bauteile und
Leitungen achten!

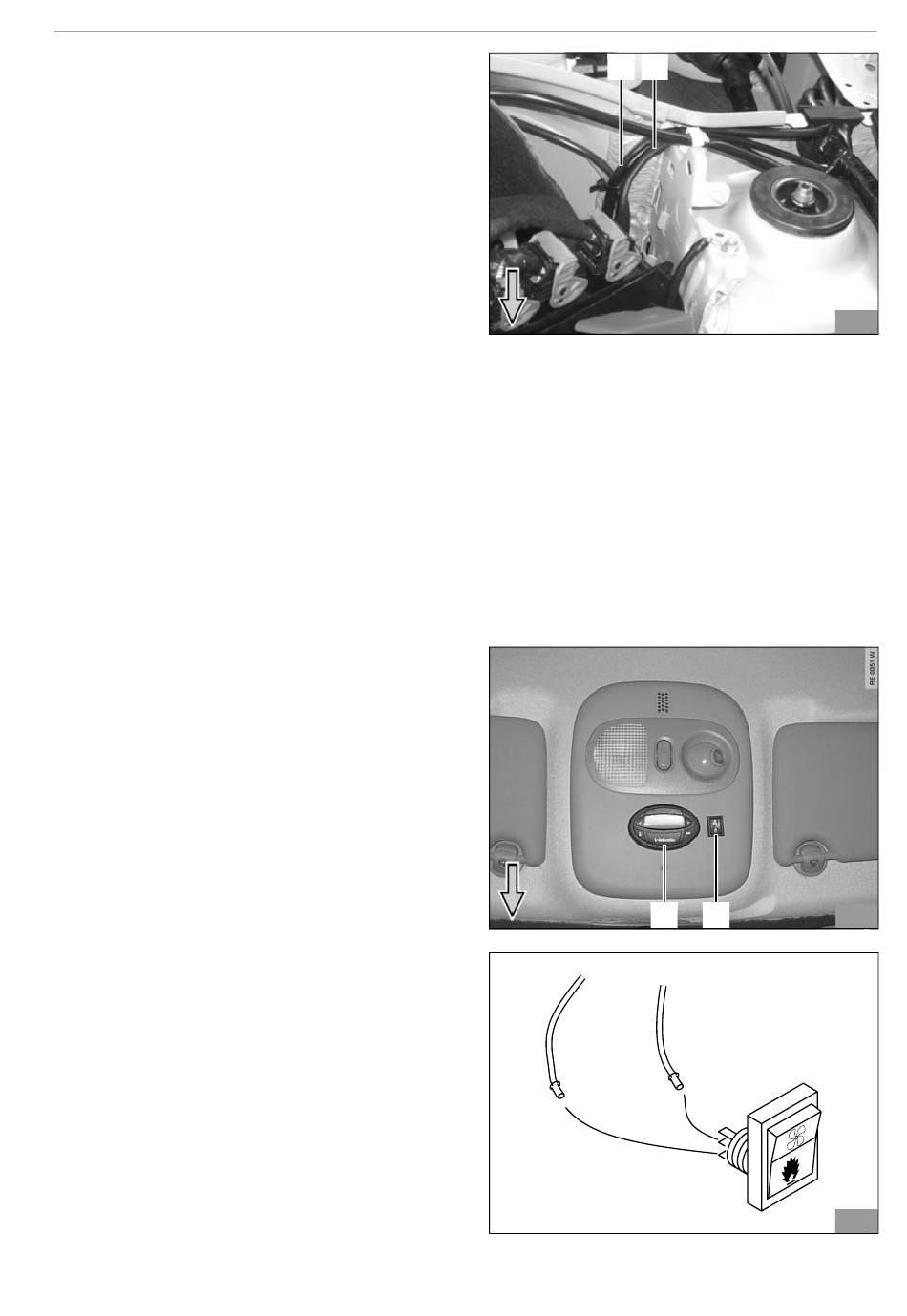

- Vorhandene Bohrung (38/2) in der Spritzwand auf
Ø 22 mm aufbohren
- Beiliegende Gummitülle einsetzen
- Kabelbaum der Vorwahluhr (1) und Kabelbaum der
Gebläseansteuerung (2) durch die neue Gummitülle
an Position 38/2 in den Fahrzeuginnenraum
verlegen
- Scheibenwaschwasserschlauch (38/1) vom Fahr-
zeuginnenraum durch die Gummitülle (38/2) zum
Vorratsbehälter
verlegen und wieder aufstecken
Vorwahluhr und
Option Sommer-/Winterschalter
ACHTUNG
Bei der Montage der Vorwahluhr nicht auf das
LCD-Display drücken!
HINWEIS
Der dargestellte Einbauort der Vorwahluhr (2) und des
Sommer-/Winterschalters (1) ist eine Empfehlung!
Vor der Montage bitte den Einbauort mit Ihrem Kunden
abstimmen!
- Bohrschablone für Vorwahluhr (2) an der
gewünschten Position aufkleben
- Zwei Bohrungen gemäß Schablone bohren
- Schablone entfernen
- Kabelbaum der Vorwahluhr mit Stecker an der
Vorwahluhr (2) aufstecken
- Vorwahluhr (2) mit Blechschraube befestigen
- Lochbild des Sommer-/Winterschalters (40/1) an der
gewünschten Position übertragen und Bohrung
Ø 12 mm bohren
- Mutter und Zahnscheibe über beide Leitungen
führen
- Zurückgebundene Leitungen br und vi vom Stand-
heizungskabelbaum lösen, durch die Bohrung
führen und wie dargestellt am Schalter anschließen
(untere Kontakte)
- Sommer-/Winterschalter
Mutter befestigen
des Scheibenwaschwassers
mit Zahnscheibe
Thermo Top C / Thermo Top E
und
1 2
2 1
39
40
41
17
